Número de Serie: M-101 a M-156
Unidades Construidas: 56
Año de Construcción: 1983/89 |
Tipo de Tracción: Eléctrica
Tipo de Servicios: Metro
Ancho de Via: 1435 mm |
Galería de Fotos |
|
 |
 |
|
Características Técnicas
| Medidas: |
|
| Pesos (1 Coche): |
| Em Tara |
30,8 t |
| Plena Carga |
42,3 t |
| Capacidad: |
| Plazas de Asiento |
40 |
| Plazas de Pie (6 viajeros / m2) |
124 |
| Total |
164 |
|

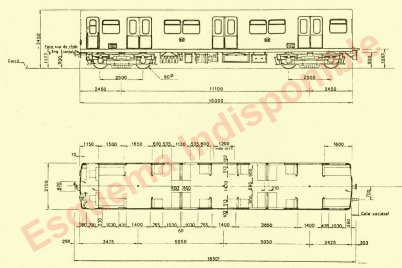

| Dimensiones: |
| Longitud |
16.000 mm |
| Anchura Máxima |
2.790 mm |
| Altura Máxima |
3.534 mm |
| Ancho de Via |
1.435 mm |
| Caracteristicas Eléctricas: |
| Tensión de Alimentación |
750 V cc |
| Potencia Instalada (1 Coche) |
2 x 241 kW |
|
| Desempeños: |
| Velocidad Máxima |
72 kms/h |
| Aceleración Máxima |
1,1 m/s2 |
| Desaceleración Media |
1,0 m/s2 |
| Desaceleración de Emergencia |
1,4 m/s2 |
|
| Frenado: |
| De Servicio |
Reostática |
| De Emergencia |
Neumática + Electromagnética |
| De Parada |
Electroneumática de Discos |
| De Estacionamiento |
Tipo Muelle, Incorporada en uno cilindro |
|
| Sistema de Tracción: |
| Tipo Convencional |
| Motores de corriente contínua de excitación en serie |
| Chopper del circuito de excitaçión en la frenada reostática |
|
| Caja: |
Tipo autoportante en acero inoxidable con cabezal en acero de alta resistencia. |
Puertas – corredera por dentro, con mando neumático. |
|
| Bogie: |
| Tipo |
Monomotor |
| Suspensión Primaria |
Muelles de Goma |
|
| |
| Suspensión Secundaria |
Bolsas Neumáticas |
| Relación de Transmisión |
1 : 5,95 |
|
|
| Número Total de Coches |
56 |
Fabricante |
Alsthom-MTE / Sorefame |
| Entrada en Servicio |
1983 - 12 Unidades,
1984 - 32 Unidades,
1988 - 8 Unidades,
1989 - 2 Unidades |
| Fecha de Retirada del Servicio |
11/07/2002 (2 Unidades Restauradas y Conservadas para exposición) |
|
