Número de Serie: 4701 / 4725
Unidades Construidas: 25
Año de Construcción: 2008 / 9 |
Tipo de Tracción: Eléctrica Assíncrona
Tipo de Servicios: Mercadorias
Ancho de Via: 1668 mm |

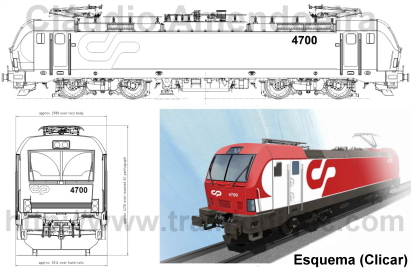

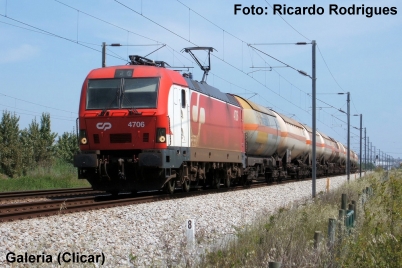

Galería de Fotos |
|
 |
 |
| |
|
Características Técnicas
| Constructores: |
| Equip. Eléctrico |
Siemens |
| Transmisión |
Siemens |
| Freno Neumático |
Knorr |
| Freno Dinâmico c/ Recuperação |
Siemens |
_____________________________________
. |
Características de Funcionamiento:
. |
| Velocidad Máxima |
140 Km/h |
| Esfuerzo de Tracción al Arranque |
30.591 Kg |
| Esfuerzo de Tracción a Vel. Máx. |
10.707 Kg |
| Esfuerzo Max. nas Ruedas |
150 kN |
| Vel. Correspondente |
entre 5 e 110 kms/h |
| Esfuerzo à Vel Máxima |
105 kN |
|
| Datos Generales: |
| Tipo de la Locomotora |
ES46B1-A |
| Potencia Nominal da Loco. (ruedas) |
6.373 CV (4.684 kW) |
| Disposición de los Ejes |
Bo' Bo' |
| Diámetro de Ruedas (nuevas) |
1.250 mm |
| Número de Cabinas |
2 |
| Freno Neumático |
Knorr |
| Freno Dinâmico |
Reostático e Recuperação |
| Areneros (número) |
8 |
| Sistema de Hombre Muerto |
Siemens |
| Mando Multiple |
Hasta 3 |
| Engrasador de Pestañas |
n.a. |
| Registador de Velocidad |
Convel + Sibas 32 |
| Convel |
EBICAB 700 |
| Radio Tierra-Tren |
NEC RC 450 |
| Train Office |
Efacec |
| Relación de Transmisión |
1 : 6,29 |
|
| Medidas: |
|
| Pesos: |
|
| En Orden de Marcha |
86 t |
| Por Eje |
21,5 t |
| Total de un Bogie |
18,18 t |
| Non Suspendido de un Bogie |
10,274 t |
|
| Dimensiones: |
|
| Anchura / Altura |
.2.989 / 4.210 mm |
| Longitud entre Topes |
19.580 mm |
| Distancia entre Pivotes |
9.900 mm |
| Basamento |
2.900 mm |
| Altura de los Topes y Enganche |
1.040 mm |
|
|
Equipos Eléctricos y de Tracción
| Equipos de Captación y Transmissión de Energia: |
|
| Pantógrafo: |
|
| Cantidad |
2 |
| Fabricante |
Siemens |
| Modelo |
SBS 2T 8WL0-6YH40-2 |
| Anchura del Arco |
1.450 mm |
|
| Disyuntor Principal: |
|
| Cantidad |
1 |
| Tipo |
Vacio (BVAC) |
| Fabricante |
Richard |
| Modelo |
RM 587 |
|
| Transformador Principal: |
|
| Constructor y Tipo |
Siemens EFAT 6845 |
| Potencia Nominal del Devanado Primario |
6,32 mVA |
| Devanado de Tracción, Tensión Nominal sin Carga / Potencia Nominal |
1000 V / 4 x 1,38 mVA |
| Devanado de Alimentación del Tren, Tensión Nominal / Potencia Nominal |
1500 Vac / 800 kVA |
| Tipo de Refrigeración |
ODAF (Oil Directed Air Forced) |
| Peso Total |
Aprox. 7,5 t |
| Protecciones |
Relé Bucholz, Corriente y Tensión |
| Convertidores de Tracción: |
|
| Constructor |
Siemens |
| PMCF |
2 por Convertidor
Tensión de Entrada Nominal = 1.000 V
Cada uno de los PMCF tien 2 módulos de 4 IGBT* de 2200 V, 2000 A y Frecuencia Máxima de Comutación de 1000 Hz |
| Tensión del Circuito Intermedio |
1.700 a 1.850 V |
| Ondulador |
1 por Convertidor
3 módulos de 4 IGBT's de 2200 V, 2.000 A e Frecuencia Máxima de Comutación de 1.000 Hz |
| Refrigeración |
Circulación Forzada con Agua (2 circuitos) |
| Peso |
2.200 Kg |
| Dimensiones |
3.400 (Longitud) x 2.000 (Altura) x 1.050 (Anchura) mm |
* IGBT - "Insulated Gate Bipolar Transistor" ou "Transistor Bipolar de Puerta Isolada"
| Convertidores Auxiliares: |
|
| Constructor y Número |
Siemens (2 por Locomotora) |
| Datos Generales |
Cada Convertidor es alimentado a partir del Circuito Intermedio del Convertidor de Tracción
1 módulo de 6 IGBT's de 2.200 V, 300 A e 2.000 Hz
Contactores de Entrada sin poder de corte
Salida: 3 x 440 Vac~60 Hz c/ filtro sinusoidal (THD 5%)
Tensión y Frecuencia Variable |
| Potencia |
220 KVA |
| Refrigeración |
Circulación Forzada con Agua |
| Motores de Tracción: |
|
| Cantidad |
4 (2 por Bogie) |
| Fabricante |
Siemens |
| Modelo |
1TB2822-0SE02 |
| Datos Generales |
Trifásico Asíncrono de Rotor en Cortocircuito
Suspendido por la Nariz
Refrigeración por Ventilación Forzada |
| Potencia Máxima |
1.171 kW |
| R.P.M. a 140 kms/h |
3.957 r.p.m. |
| Clase de Aislamiento |
200 |
| Peso (Incluíndo Engrenagem) |
3.840 Kg |
|
Otros Equipos
| Cargador de Baterías |
|
| Cantidad |
1 por Locomotora |
| Fabricante |
Siemens |
| Potencia |
14 kW |
| Tensión de Entrada |
3 x 440 V, 60 Hz |
| "Ripple" da Tensión de Carga |
< 200 mVpp |
| Alimentação Exterior |
1 x 230 V |
| |
|
| Baterías: |
|
| Tipo |
Alcalina (Ni-Cd) |
| Tensión Nominal |
110 Vdc |
| Capacidad |
100 A/h |
|
| Aire Acondicionado: |
|
| Fabricante |
Faiveley |
| Potencia de Refrigeración |
5,6 kW |
| Potencia de Calentamiento |
7,2 kW |
| |
|
| Equipos de Registo: |
|
| CONVEL |
EBICAB 700 |
| Radio Tierra-Tren |
NEC RC 450 |
| Train-Office |
Efacec |
|
|
