Número de Serie: 4001-4010
Unidades Construidas: 10
Año de Construcción: 1999 |
Tipo de Tracción: Eléctrica Trifásica
Tipo de Servicios: Longo Curso
Ancho de Via: 1668 mm |

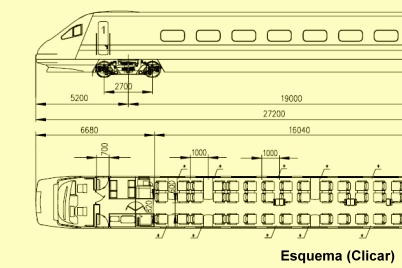

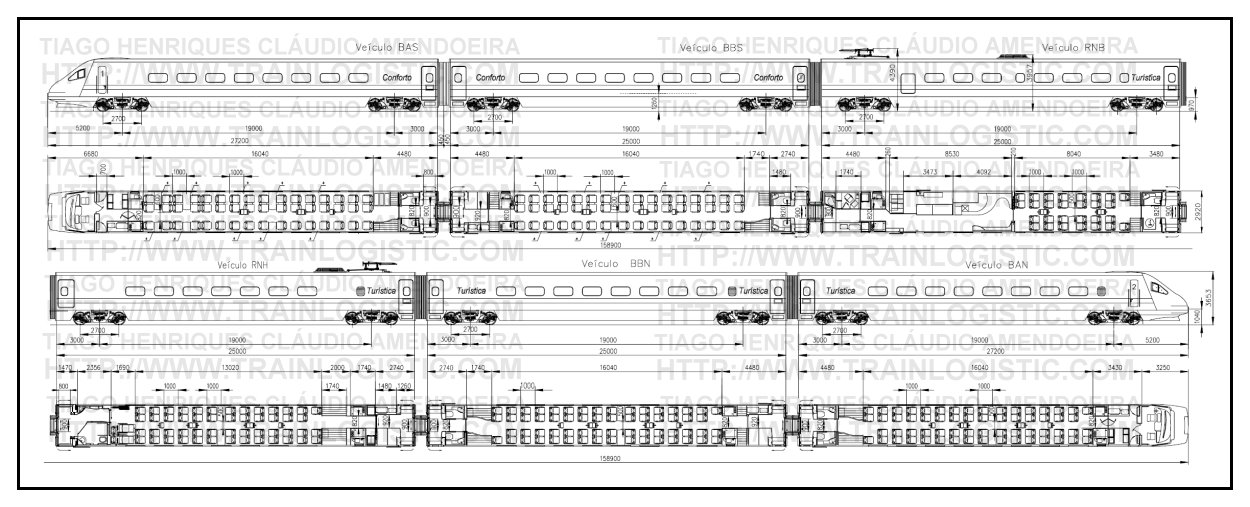

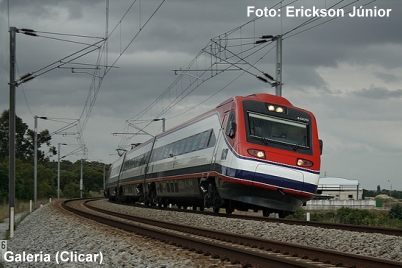

Galería de Fotos |
|
 |
 |
|
Características Técnicas
Características de Funcionamiento y Seguridad:
. |
| Velocidad Máxima |
220 Km/h |
| Esfuerzo de Tracción no Arranque |
210 kN |
| Esfuerzo de Tracción a Vel. Máx. |
12,5 kN |
| Esfuerzo Max. nas Ruedas |
165 kN |
| Vel. Correspondente |
entre 15 e 92 kms/h |
| Esfuerzo à Vel Máxima |
72 kN |
| Distância Normal De Parada |
1.960 m |
| Peso-Freno |
170 % |
| Desaceleración Media |
1,15 m/s2 |
.
Sistema Automático de Control de la Velocidad: |
| Fabricante |
ADTRANZ Signal |
| Tipo |
EBICAB 700 |
.
Sistema Anti-Patinagem Pneumático |
| Fabricante |
FIAT / PARIZZI |
| Tipo |
uWUPAR |
|
| Constructores: |
| Caja |
FIAT |
| Bogie |
FIAT-SIG |
| Montaje Final |
AD Tranz Portugal |
| Equipos Eléctricos |
SIEMENS |
| Freno Neumático |
SAB WABCO |
| Transmisión |
SIEMENS / FIAT |
| Datos Generales: |
| Tipo de Automotor |
C.P.A. |
| Potencia Nominal (ruedas) |
|
| Disposición de los Ejes |
|
| Diámetro de Ruedas (nuevas) |
890 mm |
| Número de Cabinas |
2 |
| Freno |
SAB WABCO |
| Freno Dinâmico |
|
| Areneros (número) |
|
| Sistema de Hombre Muerto |
SIEMENS |
| Mando Multiple |
Hasta 2 |
| Engrasador de Pestañas |
SÉCHERON |
| Registador de Velocidad |
CONVEL + DEUTA KWR4 |
| Radio Tierra-Tren |
ASCOM / SISTEL |
|
| Pesos y Capacidad: |
| Masas: |
| Transformador (con aceite) |
5.410 Kg |
| Motor de Tracción |
990 Kg |
| Convertidor de Tracción |
2.100 Kg |
| Convertidor Auxiliar |
1.800 Kg |
| Bogie (Motor - sob a cabina) |
8.354 Kg |
| Bogie (Motor - restantes) |
8.245 Kg |
| Bogie (Libre) |
7.788 Kg |
| Total de los Equipos |
34.687 Kg |
|
| Carga (70 Kg/Viajero): |
| Normal |
25,00 t |
| Tara en Orden de Marcha |
298,30 t |
| Peso por Eje (máx) |
14,40 t |
| Capacidad (Plazas de Asiento) |
| Conforto |
96 |
| Turística |
203 |
| Mobilidad Reducida |
2 |
| Total |
301 |
|
|
Equipos Eléctricos y de Tracción
| Motores de Tracción |
| Constructor |
Siemens |
| Tipo |
1TB2223-OGA03 |
| Cantidad (por C.P.A.) |
8 |
| Potencia de Utilización |
500 kW |
| Tensión |
1.840 V |
| Intensidad |
188 A |
| Velocidad de Rotación |
1.500 r.p.m. |
| Frecuencia |
76 Hz |
| Isolamiento |
Clase 200 |
| Otras Características |
Trifásico asíncrono
Ventilación Forzada
Rotor en Cortocirtuito
6 pólos |
|
| Baterías: |
| Tipo |
Álcalinas (Cd-Ni) |
| Tensión |
1110 V dc |
| Capacidad |
340 Ah |
| Cargador de Baterías |
| Fabricante |
Transtechnik |
| Tipo |
U650 DC/110 DC/P80 |
| Tensión de Entrada |
650 V dc |
| Tensión de Salida |
80 kW - 127 V dc |
| Disyuntor Principal: |
| Fabricante |
Sécheron |
| Tipo |
BVAC 2E MN4 115100 |
|
| Convertidor de Tracción: |
| Fabricante |
Siemens |
| Tipo |
E1100D 2050 / 1100 M5 RFQ-1 |
| Entrada |
1.100 V, 1000 A |
| Salida |
2.050 V 3~, 800 A, 110 Hz |
|
| Transformador Principal: |
| Fabricante |
Trafo Union e Motra |
| Tipo |
EFAT 64444 |
| Primário |
25 kW - 2.336 kVA (T ambiente < 20º C)
25 kW - 2.500 kVA (T ambiente > 20º C) |
| Secundário (Tracción) |
2 x 1.500 V - 2 x 900 kVA |
| Secundário (Auxiliares) |
350 V ac - 268 kVA |
|
| Pantógrafos: |
| Fabricante |
Siemens / Schunck |
| Tipo |
8WL 126-6YH46 |
| Características |
Meia-Tesoura com paleta e suspensão independente das escovas |
|
| Convertidor Auxiliar: |
| Fabricante |
Transtechnik |
| Tipo |
U350 AC/400AC3-440 AC3-650 DC/P300-110-170/F50-60 |
| Entrada |
354 V ca |
| Salidas |
3 x 400 V ac, 50 Hz
3 x 44 a 440 V ac, 2 a 60 Hz |
|
|
Sistema de Pendulación
| Fabricantes: |
| Sistema Hidáulico de Pendulación |
MICROTÉCNICA |
| Sistema Neumático de la Suspensión Lateral Activa (SLA) |
FIAT |
| Unidad de Controlo Electrónico |
PARIZZI |
| Características: |
| Ângulo Máximo de Pendulación |
8 º |
| Aceleración Máxima Não Compensada |
1,8 m / s2 (Regime Normal)
2,0 m / s2 (Regime Excepcional) |
| Velocidad de Activación |
65 Kms/h |
| Deslocamiento Transversal Máximo (SLA) |
70 mm |
|
Comodidad y Información a los Viajeros
| Características de los Salones: |
| Caudal de aire tratado |
4.400 m3/h |
| Potencia de Refrigeración |
34.000 kcal/h |
| Potencia de Calentamiento |
32 kW |
| Características de las Cabinas: |
| Caudal de aire tratado |
600 m3/h |
| Potencia de Refrigeración |
2.400 kcal/h |
| Potencia de Calentamiento |
2 kW |
|
| Equipos de Climatización: |
| Fabricante |
Parizzi |
| Instalación Sonora e de Video: |
| Fabricante |
Focon |
| Funcionalidades |
Interfonía, Video, Rádio FM, Leitor de Cassetes, Leitor de CD's, Auscultadores no Lugar |
| Indicación del Destino: |
| Fabricante |
Focon |
|
|
