Número de Serie: 3501-3530
 Unidades Construidas: 12 (CP) + 18 (Fertagus)
 Año de Construcción: 1999		 Tipo de Tracción: Eléctrica
Tipo de Servicios: Sub-Urbana

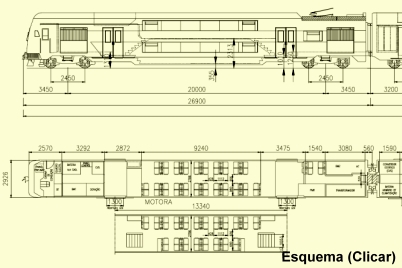

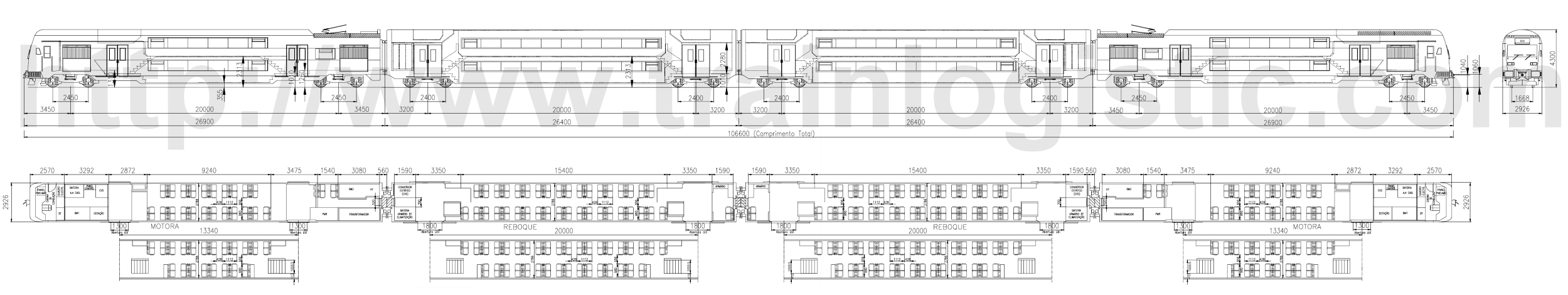

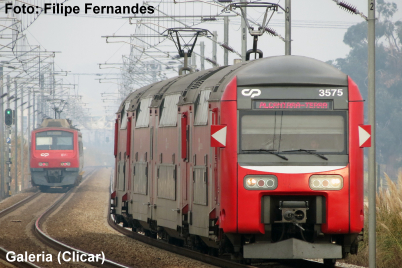

Ancho de Via: 1668 mm		 Galería de Fotos

Características Técnicas

Constructores:
Caixa CAF
Equip. Eléctrico Alstom
Freno Neumático KNORR

Características de Funcionamiento:
Tracción:
Velocidad Máxima 140 kms/h
Esfuerzo de Tracción al Arranque 305,6 kN
Esfuerzo de Tracción a Vel. Máx. 52,97 kN

Freno Dinâmico:
Esfuerzo Max. en las Ruedas 187,2 kN
Vel. Correspondente de 95 a 10 kms/h
Datos Generales:
Potencia Nominal (ruedas) 3.475 kW
Disposición de los Ejes B'oB'o+2' 2'+2' 2'+B'oB'o
Diámetro de Ruedas (nuevas) 920 mm (M) + 850 mm (R)
Número de Cabinas 2
Freno Dinâmico Eléctrico por recuperação
Areneros (número) 4
Sistema de Hombre Muerto MORS R3142794
Mando Multiple Hasta 2
Engrasador de Pestañas
Registador de Velocidad ADTRANZ-EBICAB 700
Radio Tierra-Tren ASCOM/SISTEL
Controlo Automático de Velocidade ADTRANZ-EBICAB 700

Pesos y Capacidad

Capacidad (Plazas de Pie):
Carga Normal (3 viajeros / m2) 410
Plena Carga (5 viajeros / m2)

680
Sobrecarga (pasillos: 5 pass / m2 + vestíbulos: 7 pass / m2) 780

Masas:
Motor de Tracción 1.250 kg
Transformador (con aceite) 2.500 kg
Convertidor Auxiliar (Automotor / Remolque) 450 kg / 1.000 kg
Equipo de Aire Acondicionado 1.050 kg
Bogies (Motrizes / Libres) 11.110 kg / 6.891 kg
Capacidad (Plazas de Asiento):
Automotores 88
Remolques 150
Total (U.Q.E.) 476 + 2 rebatíveis por Motora

Carga (70 Kg/Viajero):
Normal 62 t
Plena 81 t
Sobrecarga 88 t
Tara en Orden de Marcha 225,2 t

Equipos Eléctricos

Motores de Tracción:
Constructor Alsthom - Efacec
Tipo FXA 2858 B
Cantidad (por U.Q.E.) 4
Potencia Eléctrica Continua 511 kW a 1.558 r.p.m.
Tensión de Alimentación 1.800 V dc
Velocidad de Rotación Máxima 3.357 r.p.m.
Frecuencia (Ripple) 50 Hz
Isolamiento Clase 200
Otras Características Trifásico asíncrono de 4 polos
Rotor en jaula de ardilla
Ventilación Forzadaa 0,5 m3/s
Relación de Transmisión 1:4
Convertidor de Tracción:
Fabricante Alstom - Efacec
Poder de Corte Onix 1 500
Regulación de Corriente 940 V - 50 Hz
Tensión de Alimentación 1.800 V dc

Transformador Principal:
Fabricante Alstom
Tipo ODAF
Primário 25 kV - 1.760 kVA
Secundário (Tracción) 2 x 940 V -2 x 720 kVA
Secundário (Auxiliares) 320 V - 320 kVA
Isolamiento Clase A

Baterías (Automotores):
Tipo SRX-80-E Alcalinas (Ni-Cd)
Tensión 72 Vdc
Capacidad 80 Ah

Baterías (Remolques):
Tipo 8-SCM-118-S Alcalinas (Ni-Cd)
Tensión 72 Vdc
Capacidad 118 Ah
Cargador de Baterías:
Fabricante Alsthom (Acec)
Tipo 1RD9700096 G01
Entrada 540 V - 50 Hz
Entrada en Taller 380 V - 50 Hz
Salida 9 kW - 83 V dc
Limitación de Corriente de Salida 110 A

Comodidad y Información a los Viajeros

Equipos de Climatización:
Fabricante Stone Ibérica
Fluido Refrigerante R-134a

Características de los Salones (Automotores):
Tipo RP-44
Caudal de aire exterior 1.780 m3/h
Caudal de aire de retorno 3.420 m3/h
Potencia de Refrigeración 44.000 kcal/h
Potencia de Calentamiento 35 kW

Características de los Salones (Remolques):
Tipo RP-35-4
Caudal de aire exterior 2 x 1.375 m3/h
Caudal de aire de retorno 2 x 2.350 m3/h
Potencia de Refrigeración 2 x 34.000 kcal/h
Potencia de Calentamiento 2 x 13,5 kW
Instalación Sonora:
Fabricante Alstom - Agate Link
Funcionalidades Mensagens Pré-Gravadas e Música Ambiente

Indicación del Destino:
Fabricante Alstom - Agate Link

Características de las Cabinas:
Tipo P4-5C
Caudal de aire tratado 815 m3/h +- 10%
Potencia de Refrigeración 4.000 kcal/h
Potencia de Calentamiento 4 kW

Otros Equipos
Produción de Aire Comprimido:
Nº de Compresores 2
Tipo SL 20-5-36
Presión Nominal 10 bar
Caudal 2 x 2 m3/min
Puertas de Acceso:
Fabricante IFE
Características Mando Eléctrico con abertura bloqueada acima de los 5 kms/h.
Número (por lateral) 8
Anchura Útil 4 x 1.300 mm y 4 x 1.800 mm

Enganches:
Extremos Automático tipo SHAKU 10
