Número de Serie: 3401-3434
Unidades Construidas: 34
Año de Construcción: 2002 |
Tipo de Tracción: Eléctrica
Tipo de Servicios: Cercanías
Ancho de Via: 1668 mm |

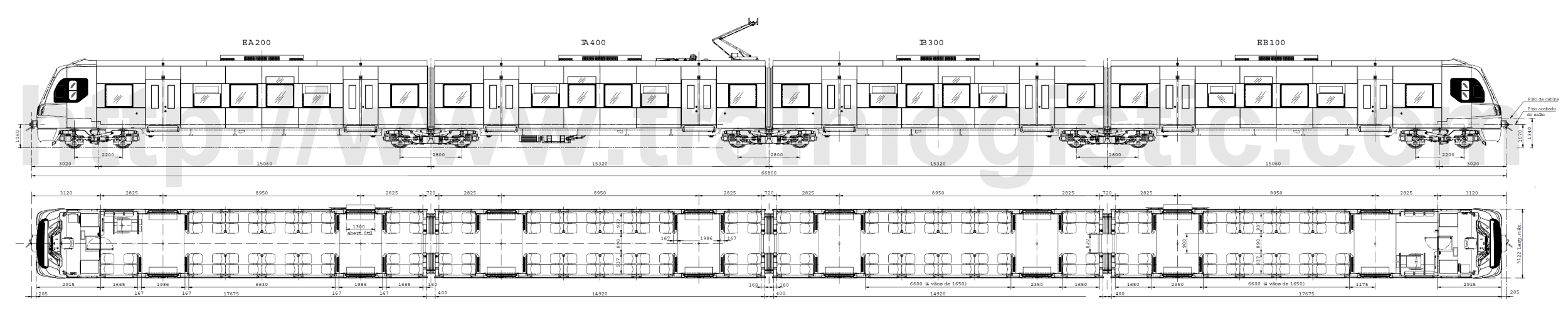

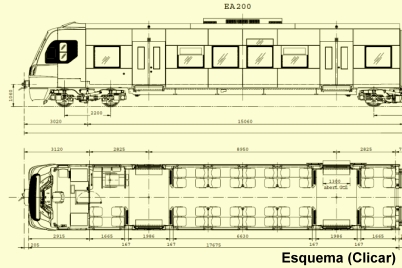

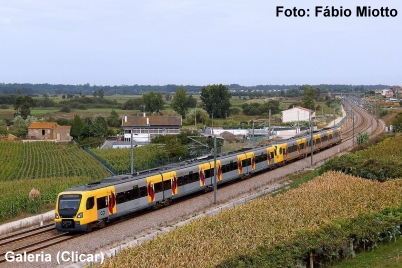

Galería de Fotos |
|
 |
 |
|
Características Técnicas
| Constructores: |
| Caixa |
Bombardier |
| Equip. Eléctrico |
Siemens |
| Transmisión |
Siemens |
| Freno Neumático |
Knorr |
Características de Funcionamiento:
. |
| Velocidad Máxima |
140 Km/h |
| Esfuerzo de Tracción al Arranque |
185 kN |
| Esfuerzo de Tracción a Vel. Máx. |
86 kN |
| Esfuerzo Max. nas Ruedas |
160 kN |
| Vel. Correspondente |
entre 10 e 42,8 kms/h |
| Esfuerzo à Vel Máxima |
48,9 kN |
|
| Datos Generales: |
| Tipo de Automotor |
U.M.E. |
| Potencia Nominal (ruedas) |
1.400 kW |
| Disposición de los Ejes |
2' Bo' Bo' Bo' 2' |
| Diámetro de Ruedas (nuevas) |
850 mm |
| Número de Cabinas |
2 |
| Freno Dinâmico |
Eléctrico por recuperación |
| Areneros (número) |
No Tiene |
| Sistema de Hombre Muerto |
Siemens |
| Mando Multiple |
Hasta 3 |
| Engrasador de Pestañas |
REBS |
| Registador de Velocidad |
Convel +
Messma MC B-30 MV Bus |
| Radio Tierra-Tren |
ASCOM / NEC |
| Controlo Automático de Velocidad |
Bombardier |
|
| Pesos: |
| Masas: |
| Motor de Tracción |
630 Kg |
| Convertidor de Tracción |
2.210 Kg |
| Convertidor Auxiliar |
1.170 Kg |
| Equipos de Aire Acondicionado (Salón) |
1.150 Kg |
| Transformador |
3.950 Kg |
| Transmisión |
365 Kg |
|
| Carga (70 Kg/Viajero): |
| Normal |
30,9 t |
| Plena |
43,1 t |
| Sobrecarga |
50,1 t |
| Tara en Orden de Marcha |
117,8 t |
|
| Capacidad: |
| Normal (3 viajeros / m2): |
| Plazas de Asiento |
189 |
| Plazas de Pie |
253 |
| Totales |
442 |
|
| Plena (5 viajeros / m2): |
| Plazas de Asiento |
180 |
| Plazas de Pie |
435 |
| Totales |
615 |
|
| Sobrecarga (6 viajeros / m2): |
| Plazas de Asiento |
180 |
| Plazas de Pie |
536 |
| Totales |
716 |
|
|
Equipos Eléctricos
| Motores de Tracción: |
| Constructor |
Siemens |
| Tipo |
1TB2016-0GB02 |
| Cantidad (por U.M.E.) |
6 |
| Potencia de Utilización |
250 kW |
| Velocidad de Rotación nominal |
1900 rpm |
| Frecuencia (Ripple) |
64 Hz |
| Tensión |
1.375 V |
| Intensidad |
125 A |
| Isolamiento |
Clase 200 |
| Otras Características |
Trifásico Asíncrono
4 Polos
Rotor en Cortocircuito |
| Velocidad de Rotación a 140 kms/h (c/ Ruedas Novas) |
4.544 rpm |
| Velocidad de Rotación a 140 kms/h (c/ Ruedas Usadas) |
4.952 rpm |
|
| Baterías: |
| Tipo |
Ácidas (Pb) |
| Tensión |
110 V dc |
| Capacidad |
2 x 100 A/h |
| Disyuntor Principal: |
| Fabricante |
Sécheron |
| Tipo |
BVAC N66.215201 |
| Pantógrafo: |
| Fabricante |
Schunck |
| Tipo |
WBL85 / 11 |
| Características |
Meia-Tesoura con Arco y Suspensión independiente de las escovas |
|
| Convertidor de Tracción: |
| Fabricante |
Siemens |
| Tipo |
2X E 950 D 1480/390 M 5 r f q -1 |
| Entradas |
4 x (950 V, 50 Hz) |
| Salidas |
2 x (3~, 0 a 1.480 V, 390 A, 0 a 167 Hz) |
| Tensión del Circuito Intermédio |
1.800 V dc |
| Características |
Convertidor Duplo con IGTB's,
Enfriamiento por Ventilación Forzada |
|
| Transmisión: |
| Constructores |
Siemens
MC Watteeuw |
| Tipo |
2LB9085-7CA52 |
| Relación de Transmisión |
5,2 |
|
| Convertidor Auxiliar: |
| Fabricante |
Siemens |
| Tipo |
U350 AC / 400AC3-440 AC-650 DC / P300-110-170 / F50-60 |
| Entradas |
2 x (352 V, 50 Hz), 220 kVA |
| Salidas |
3 x 400 +- 5% V ac, 50 Hz, 220 kVA, 110 V dc, 12 kW |
| Tomada de Taller |
3 x (400 +- 10% V, 50 Hz), 12 kW |
| Características |
Con IGTB's
Enfriamiento por Ventilación Forzada |
|
Comodidad y Información a los Viajeros
| Características de los Salones: |
| Caudal de aire exterior |
1000 m3/h |
| Caudal de aire tratado |
4000 m3/h |
| Potencia de Refrigeración |
2 x 21 kW |
| Potencia de Calentamiento |
2 x 7,4 kW |
| Potencia de Calentamiento (piso) |
4 x 5.5 kW |
| Características de las Cabinas: |
| Caudal de aire tratado |
688 m3/h |
| Caudal de aire exterior |
60 m3/h |
| Potencia de Refrigeración |
5 kW |
| Potencia de Calentamiento |
5 kW |
|
| Equipos de Climatización: |
| Fabricante |
Merak |
| Fluido Refrigerante |
R-134a |
| Instalación Sonora: |
| Fabricante |
Focon |
| Funcionalidades |
Interfonía
Emisión de Mensajes para el Interior y Exterior
Indicación de Hora, Fecha, Salidas e Posición del Tren |
| Video Vigilância: |
| Fabricante |
Focon |
| Funcionalidades |
Gravación de Imágenes
Possibilidad de Monitorización en Tiempo Real |
|
|
Otros Equipos
| Altura del Piso: |
| Escalón Plegable |
860 mm |
| Umbral de la Puerta |
1.035 mm |
| Piso Interior |
1.070 mm |
| Enganches: |
| Extremos |
Automático (Scharfenberg tipo 10) |
|
| Puertas: |
| Fabricante |
IFE |
| Accionamiento |
Neumático c/ Anti-Pinzamiento |
| Número (por lateral) |
8 |
| Anchura Útil |
1.300 mm |
|
|
