Número de Serie: 3251-3271
Unidades Construidas: 21
Año de Construcción: 1998 |
Tipo de Tracción: Eléctrica
Tipo de Servicios: Sub-Urbana
Ancho de Via: 1668 mm |

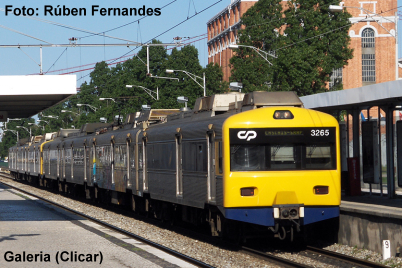

Galería de Fotos |
|
 |
 |
|
Características Técnicas
| Constructores: |
| Caixa |
Sorefame |
| Equip. Eléctrico |
Alstom |
| Transmisión |
Alstom |
| Freno Neumático |
Knorr |
Características de Funcionamiento:
. |
| Velocidad Máxima |
90 Km/h |
| Esfuerzo de Tracción al Arranque |
105 kN |
| Esfuerzo de Tracción a Vel. Máx. |
16 kN |
| Esfuerzo Max. nas Ruedas |
84 kN |
| Vel. Correspondente |
entre 5 e 39 kms/h |
| Esfuerzo à Vel Máxima |
72 kN |
|
| Datos Generales: |
| Tipo de Automotor |
U.Q.E. |
| Potencia Nominal (ruedas) |
960 kW |
| Disposición de los Ejes |
2' 2' + Bo' Bo' + 2' 2' + 2' 2' |
| Diámetro de Ruedas (nuevas) |
1050 mm (Automotor)
950 mm (Remolques) |
| Número de Cabinas |
2 |
| Freno Dinâmico |
Eléctrico por recuperação |
| Areneros (número) |
No Tiene |
| Sistema de Hombre Muerto |
Sécheron - Hasler |
| Mando Multiple |
2 x U.T.E. ou
1 x U.T.E. + 1 x U.Q.E. |
| Engrasador de Pestañas |
No Tiene |
| Registador de Velocidad |
Hasler Teloc 2200 |
| Radio Tierra-Tren |
ASCOM / SISTEL |
| Controlo Automático de Velocidade |
Siemens |
|
|

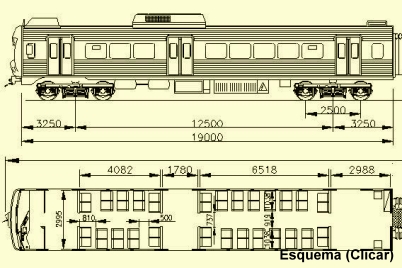

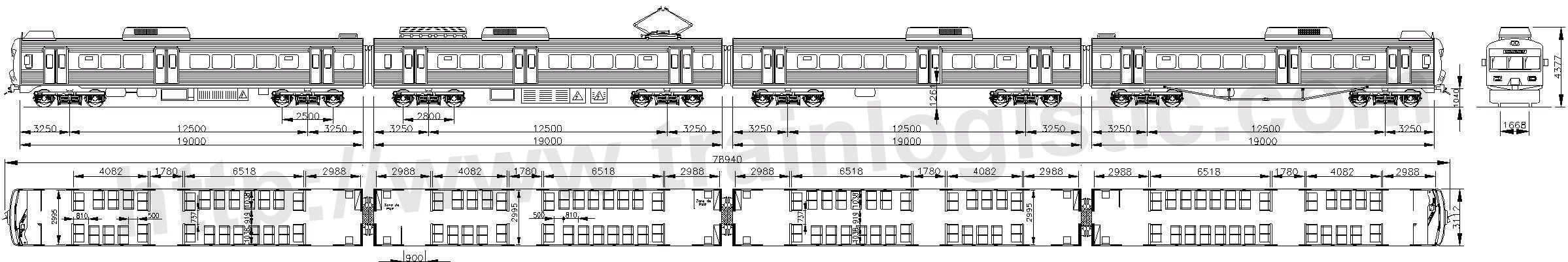

Dimensiones y Capacidad
| Pesos y Capacidad: |
| Capacidad (Plazas de Pie): |
| Carga Normal (3 viajeros / m2) |
339 |
| Plena Carga (5 viajeros / m2) |
565 |
| Sobrecarga (pasillos: 5 pass / m2 + vestíbulos: 7 pass / m2) |
710 |
| Masas: |
| Motor de Tracción |
1.794 Kg |
| Convertidor de Tracción e Filtro de Entrada |
2.851 Kg |
| Convertidor Auxiliar |
2.000 Kg |
| Equipo de Aire Acondicionado |
1.500 Kg |
| Resistência de Travagem |
550 Kg |
| Bobine de Alisamento |
800 Kg |
|
| Capacidad (Plazas de Asiento): |
| Automotor |
52 |
| Remolque |
52 |
| Total (U.Q.E.) |
208 |
| Carga (70 Kg/Viajero): |
| Normal |
38,8 t |
| Máxima |
54,3 t |
| Sobrecarga |
64,3 t |
| Tara en Orden de Marcha |
142,5 t |
|
|
Equipos Eléctricos
| Motores de Tracción: |
| Constructor |
GEC |
| Tipo |
G340BZ e WT340A |
| Cantidad (por U.Q.E.) |
4 |
| Potencia Eléctrica Continua |
425 kW |
| Velocidad de Rotación nominal |
930 a 1300 rpm |
| Frecuencia (Ripple) |
300 Hz |
| Isolamiento |
ClaseH |
| Otras Características |
Corrente contínua
tetrapolar
ventilação forçada |
| Tensión Nominal (Regime Contínuo) |
750 V |
| Tensión Máxima (Frenagem) |
750 V |
| Intensidad Máxima (Arranque) |
320 A |
| Intensidad Máxima (Frenagem) |
240 A |
| Intensidad (Reg. Contínuo - Campo Pleno) |
142 A |
| Intensidad (Reg. Contínuo - Enfraquecimento de Campo) |
153 A |
|
| Baterías: |
| Tipo |
Ácidas (Pb) |
| Tensión |
4 x 24 V dc |
| Capacidad |
90 A/h |
| Número de Elementos |
48 |
| Convertidores Auxiliares: |
| Fabricante |
Alstom |
| Entrada |
1500 V dc |
| Salida 1 |
380 V ± 2% a 50 Hz |
| Salida 2 |
110 ± 5 V dc |
| Potencia de Salida 1 |
131 kVA |
| Potencia de Salida 2 |
15 kW |
|
| Convertidores de Tracción: |
| Fabricante |
Alstom |
| Tipo |
11SF083B2 |
| Entrada |
1500 V cc |
| Valores Limites de Tensión |
1000 a 2000 V dc |
| Salida |
850 a 1500 V cc |
| Corrente média de Tracción |
338 A rms |
| Corriente máxima |
640 A (320 A por bogie motor) |
| Corriente máxima de frenada |
600 A (300 A por bogie motor) |
| Características |
Enfraquecimento de campo automático,
por GTO's 4500 V / 2500 A a 375 Hz |
|
| Disyuntor Principal: |
| Fabricante |
Holec |
| Poder de Corte |
32 kA / 47 ms
40 kA / 22 ms
52 kA / 10 ms |
| Regulación de Corriente |
1000 a 1600 A |
| Tensión de Alimentación |
1500 V cc |
| Transmisión: |
| Constructor |
Alsthom |
| Tipo |
Eléctrica Contínua |
| Relación de Transmisión |
1 : 4,94 |
|
|
Comodidad y Información a los Viajeros
| Características de los Salones: |
| Caudal de aire exterior |
1100 m3/h |
| Caudal de aire de retorno |
4400 m3/h |
| Caudal de aire total |
5500 m3/h |
| Potencia de Refrigeración |
50,7 kW |
| Potencia de Calentamiento |
16 kW |
| Características de las Cabinas: |
| Caudal de aire tratado |
800 m3/h |
| Potencia de Refrigeración |
6,1 kW |
| Potencia de Calentamiento |
3,5 kW |
|
| Equipos de Climatización: |
| Fabricante |
Temoinsa |
| Fluido Refrigerante |
R-134a |
| Instalación Sonora: |
| Fabricante |
Temoinsa |
| Tipo |
Telink |
| Funcionalidades |
Mensagens pré-gravadas
Música ambiente com controlo de volume |
| Indicación del Destino: |
| Fabricante |
Temoinsa |
| Tipo |
Telink |
| Funcionalidades |
Tecnologia LED, em cada extremo dos veículos |
|
|
Otros Equipos
| Produción de Aire Comprimido: |
| Compresor |
Rotativo de Parafuso, tipo SL |
| Fabricante |
Knorr-Bremse |
| Tipo |
SL22-8 |
| Presión Nominal |
10 bar |
| Velocidad de Rotación |
1.445 r.p.m. |
| Caudal |
1,35 m3/min |
| Potencia |
15 kW |
|
| Puertas: |
| Fabricante |
Faiveley |
| Accionamiento |
Neumático c/ Anti-Pinzamiento |
| Número (por lateral) |
12 |
| Anchura Útil |
900 mm |
| Altura do Piso |
1.261 mm |
| Enganches: |
| Extremos |
Automático (Scharfenberg tipo 10) |
| Intermédios |
Semi-Permanente (Scharfenberg Schaku) |
|
|
