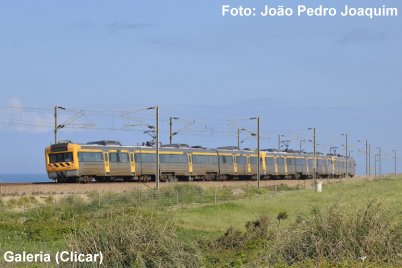

Número de Serie: 2241-2297 Unidades Construidas: 57 Año de Construcción: 2003 Tipo de Tracción: Eléctrica Tipo de Servicios: Regional Ancho de Via: 1668 mm Galería de Fotos Características Técnicas Constructores: Caixa Sorefame Equip. Eléctrico Alstom Transmisión Alstom Freno Neumático Knorr Características de Funcionamiento: . Tracción: Velocidad Máxima 120 Km/h Esfuerzo de Tracción al Arranque 106 kN Esfuerzo de Tracción a Vel. Máx. 23 kN . Freno Dinâmico: Esfuerzo Max. en las Ruedas 75 kN Vel. Correspondente entre 10 y 90 kms/h Esfuerzo à Vel Máxima 50 kN Datos Generales: Tipo de Automotor U.T.E. Potencia Nominal (ruedas) 960 kW Disposición de los Ejes 2' 2' + Bo' Bo' + 2' 2' Diámetro de Ruedas (nuevas) 1000 mm (Automotor) 850 mm (Remolques) Número de Cabinas 2 Freno Dinâmico Eléctrico por recuperação Areneros (número) No Tiene Sistema de Hombre Muerto Alstom Mando Multiple Hasta 3 Engrasador de Pestañas No Tiene Registador de Velocidad CONVEL + Deuta-Werke Radio Tierra-Tren ASCOM / NEC Controlo Automático de Velocidade Bombardier Dimensões e Capacidad Pesos y Capacidad: Capacidad (Plazas de Pie): Carga Normal (3 viajeros / m2) 163 Plena Carga (5 viajeros / m2) 272 Sobrecarga (pasillos: 5 pass / m2 + vestíbulos: 7 pass / m2) 308 Masas: Motor de Tracción 800 Kg Transformador Principal 3.410 Kg Convertidor Auxiliar 1.750 Kg Convertidor de Tracción 2.340 Kg Sistema de Ar Condicionado 1.034 Kg Bogie (Motriz) 10.470 Kg Bogie (Libre) 5.865 Kg Capacidad (Plazas de Asiento): Motora 106 Remolque 79 Total (U.T.E.) 264 Carga (70 Kg/Viajero): Normal 29,9 t Máxima 37,5 t Sobrecarga 40,0 t Tara en Orden de Marcha 135,7 t Equipos Eléctricos Motores de Tracción: Constructor Alstom Modelo 4 EXA 2146B Características Trifásico Assincrono 4 Polos Autoventilado Potencia em Regime Contínuo 355 kW @ 2.200 rpm Tensión (por fase e composta) 760 / 1.360 V Corrente 166 A Frecuencia 74,5 Hz Gama de Velocidades 0 a 3.648 rpm Pantógrafo: Fabricante Schunk Modelo WBL85 Tipo de Accionamiento Pneumático (5.5 bar) Paleta Escovas em Paralelo Suspensão Independente Velocidad Máxima 160 km/h Material das Escovas Grafite Tensión Nominal 25 kV AC Corriente Nominal 350 A Corriente Máxima 600 A Convertidor de Tracción: Fabricante Alstom Referencia 10SF189B2 Tensión Nominal de Alimentação 900 V a.c. Gama de Tensões de Salida do Ondulador 0 a 1.160 V Gama de Frecuencias de Salida do Ondulador 0 a 150 Hz Frecuencia de Comutação dos IGTB's do Ondulador 600 Hz Potencia Nominal do Ondulador 500 kW Baterías: Tipo Ácidas Fabricante HOPPECKE Número de Elementos 36 Tensión Nominal 72 V c.c. Capacidad 180 A/h Transformador Principal: Fabricante Pauwels Modelo T-25KVM Tensión do Primário 25 kV Corrente do Primário 50 A Potencia Nominal do Primário 1.250 kVA Frecuencia 50 Hz +- 1 Hz Número de Fases 1 Tensões dos Secundários 2 x 900 V Corrente dos Secundários 2 x 694 A Potencia Nominal dos Secundários 2 x 625 kVA Convertidor Auxiliar: Fabricante Alstom Tensión de Alimentación 1.200 a 2.200 V d.c. Tensión Nominal de Salida (AC) 400 V +- 5% Frecuencia (AC) 50 Hz +- 2% Potencia Nominal (AC) 140 kVA Potencia de Pico (AC) 250 kVA Tensión Nominal de Salida (DC) 72 V d.c. Potencia Nominal (DC) 15 kW Comodidad y Información a los Viajeros Características de los Salones: Caudal de aire exterior 1470 m3/h Caudal de aire de retorno 2815 m3/h Caudal de aire tratado 4285 m3/h Potencia de Refrigeración 46,2 kW Potencia de Calentamiento 30 kW Características das Cabines: Caudal de aire exterior 60 m3/h Caudal de aire de retorno 700 m3/h Caudal de aire tratado 640 m3/h Potencia de Refrigeración 4 kW Potencia de Calentamiento 4 kW Equipos de Climatización: Fabricante MERAK Fluido Refrigerante R-407C Instalación Sonora: Fabricante Alstom Funcionalidades Mensagens pré-gravadas Música ambiente com controlo de volume Regime de Paragens Videovigilância: Fabricante Petards - Joyce Loebl Câmaras 3 a cores em cada veículo Gravador Digital com registo de aprox. 60 horas Otros Equipos Produción de Aire Comprimido: Compresor Rotativo de Parafuso Fabricante Knorr Tipo SL22-5-77 Presión Nominal 10 bar Velocidad de Rotación 1.470 r.p.m. Caudal 950 l/min Puertas: Accionamiento Eléctrico c/ Anti-Entalamento Número (por lateral) 5 Anchura Útil 1.020 mm Altura do Piso 1.290 mm Enganches: Extremos Automático DELLNER (tipo Scharfenberg) Intermédios Semi-Permanente (Scharfenberg Schaku) Volver al Gabinete Técnico
