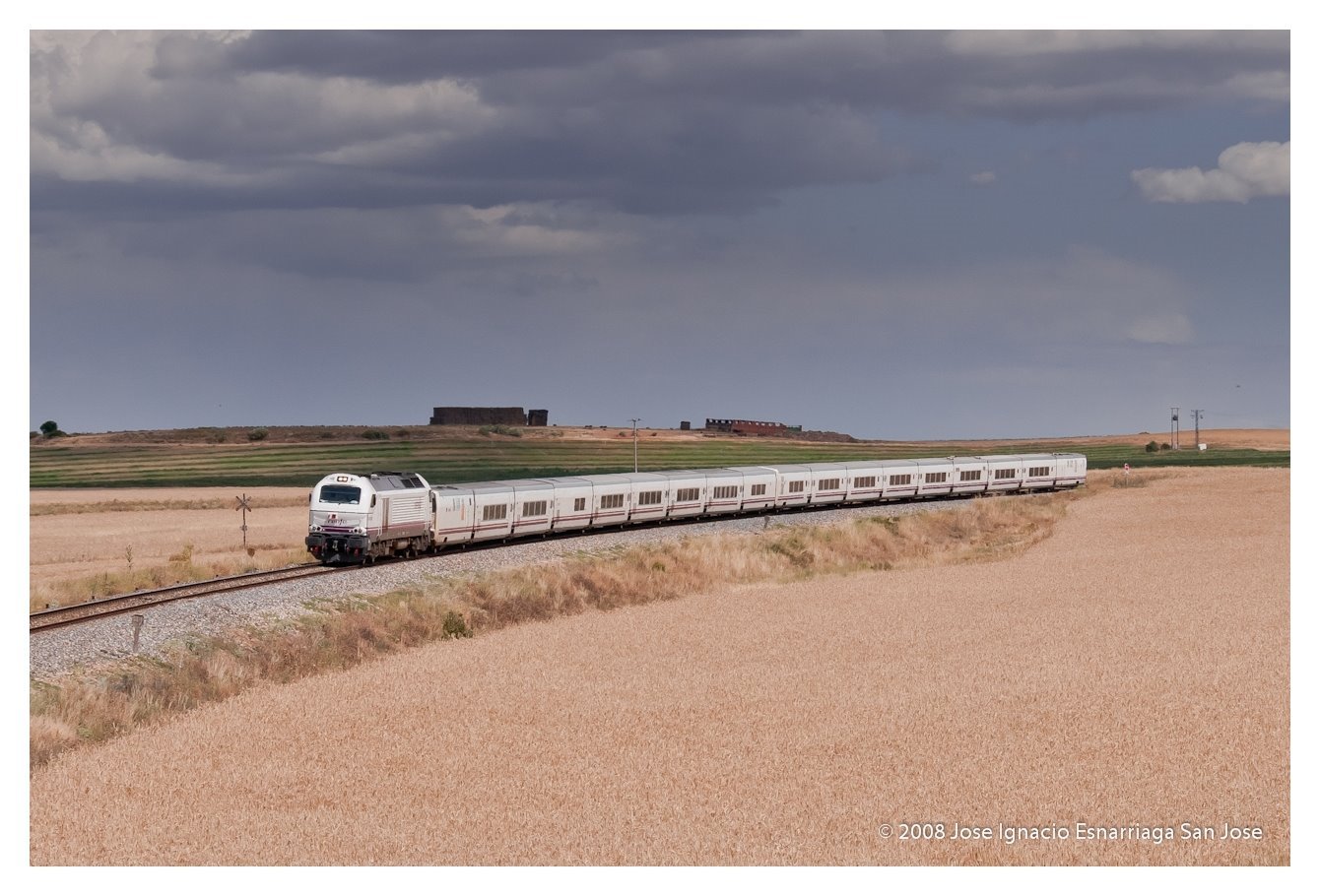

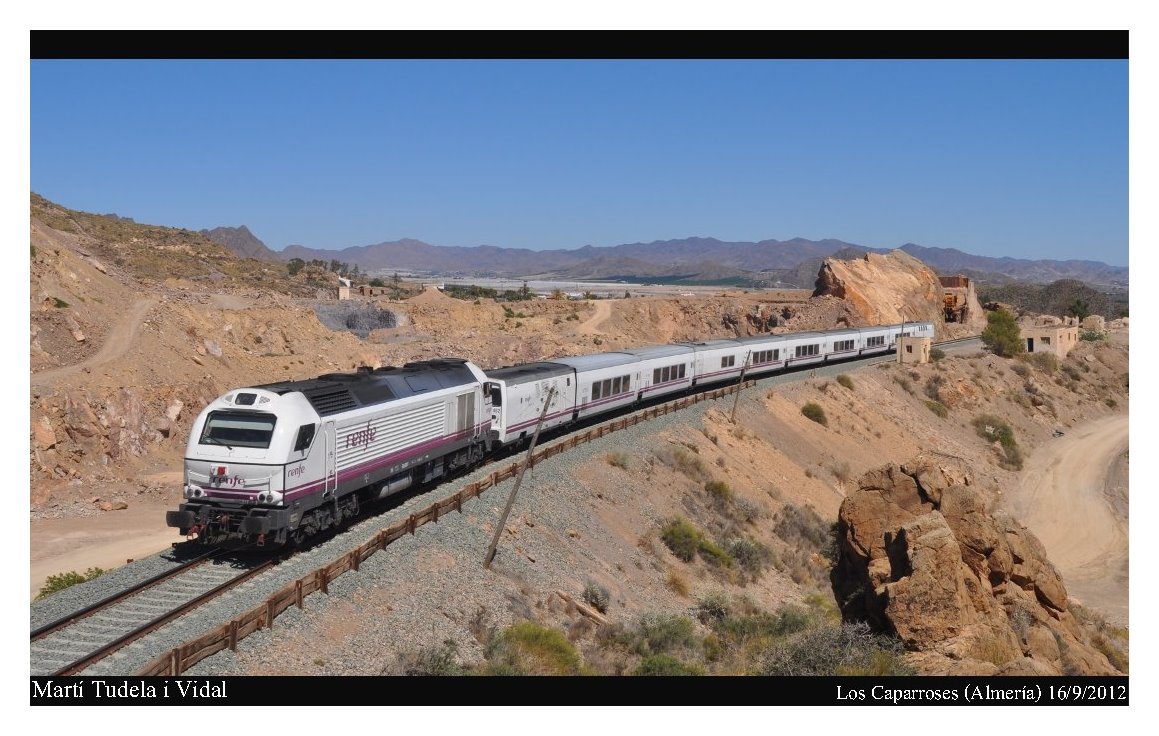

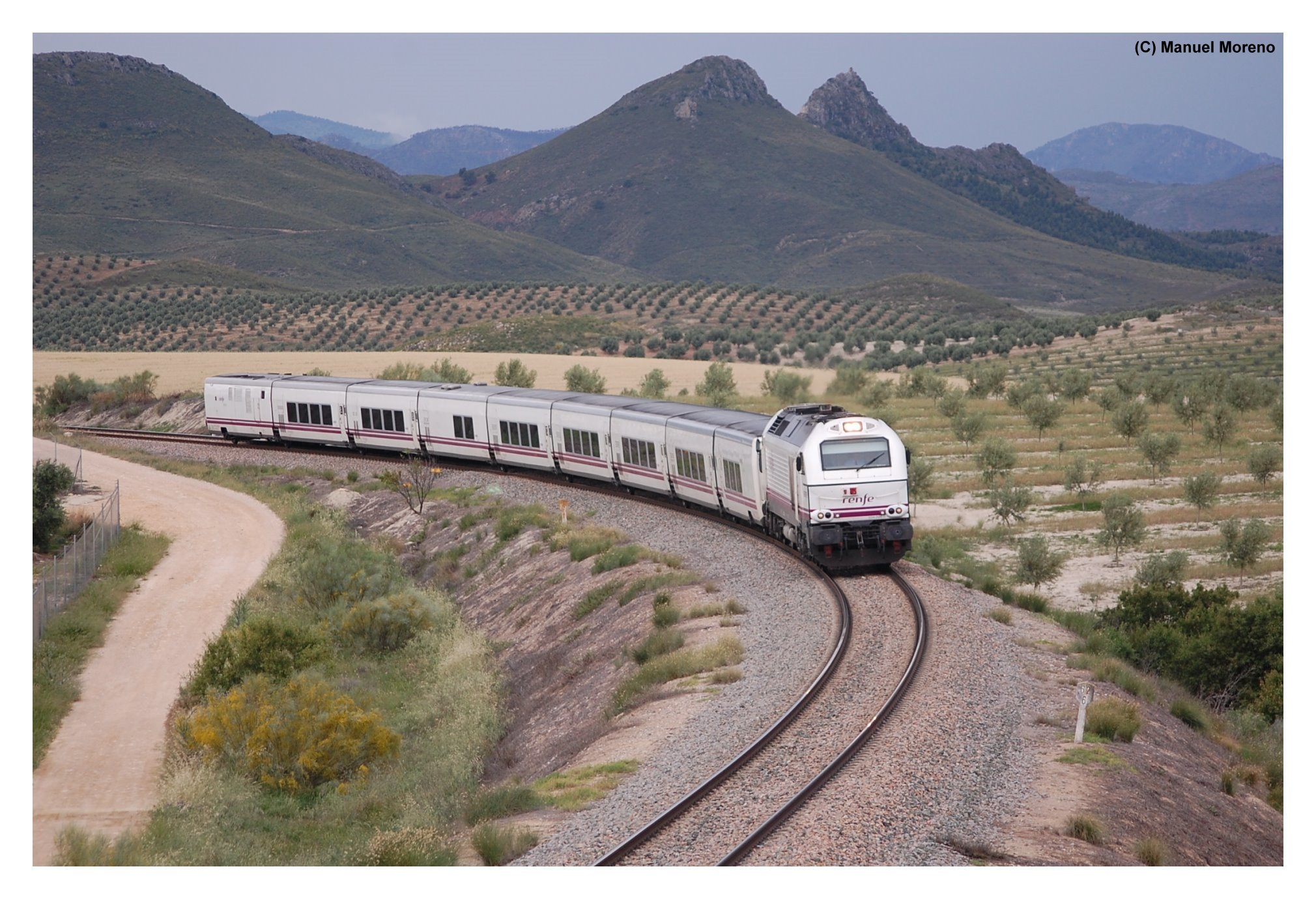

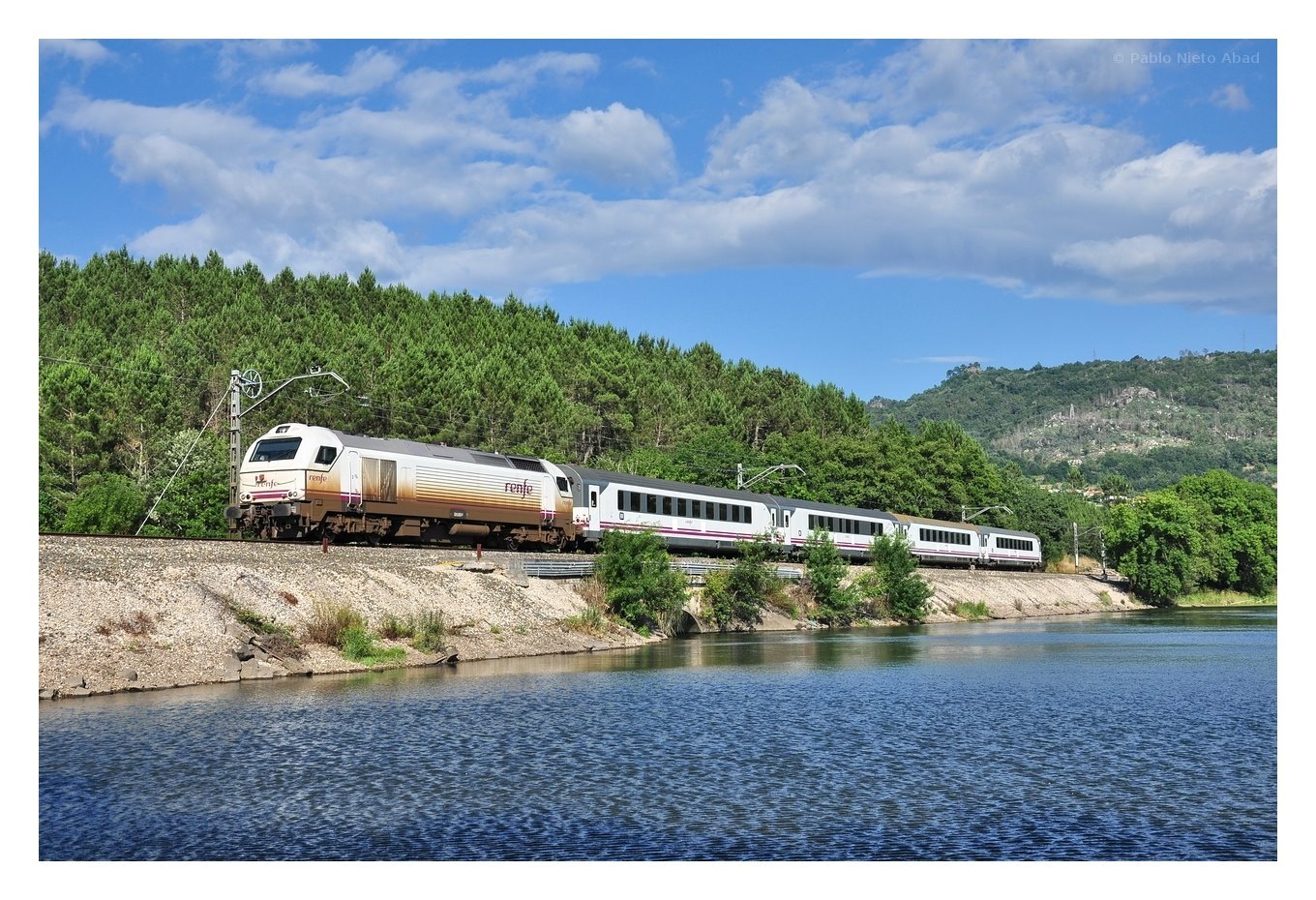

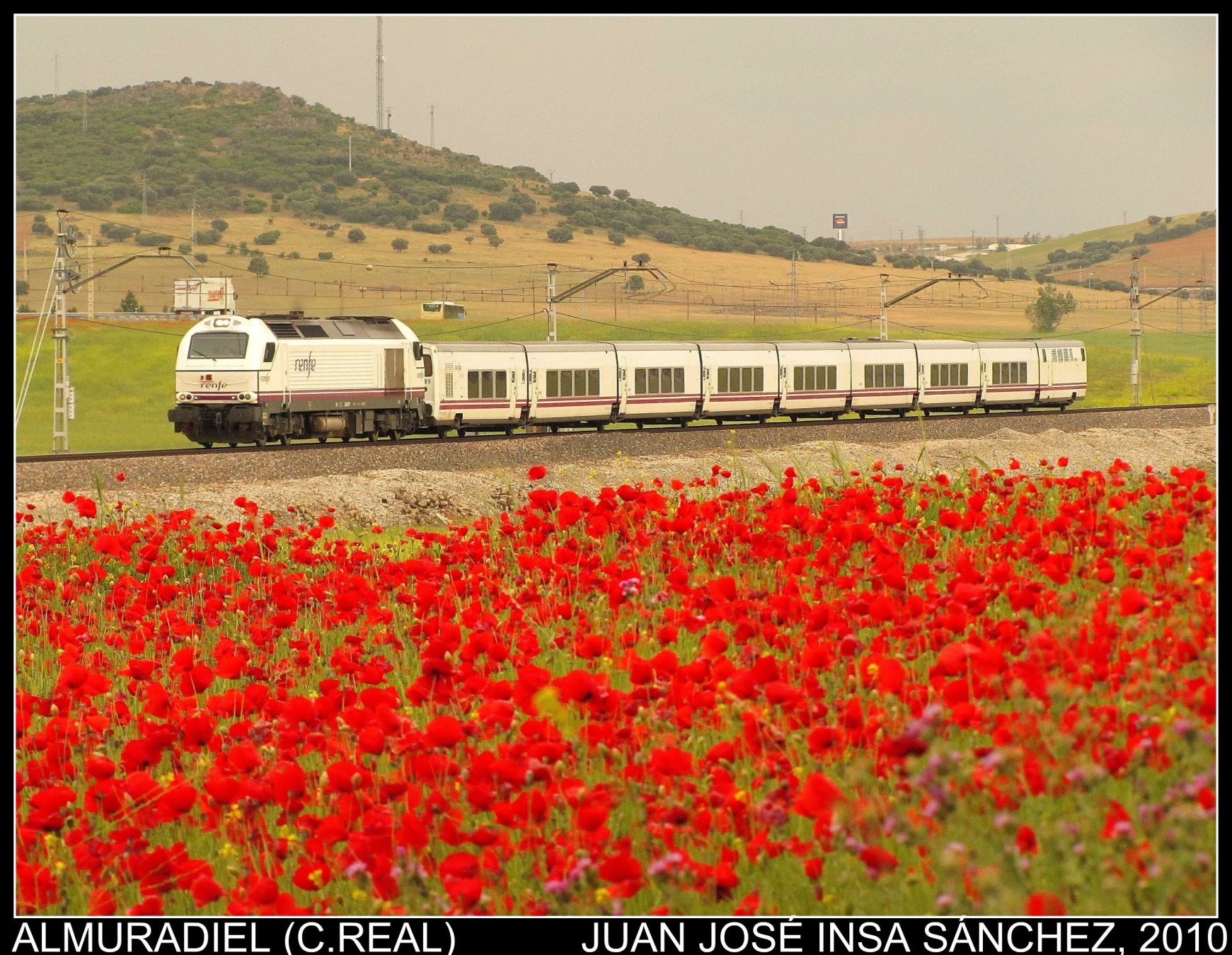

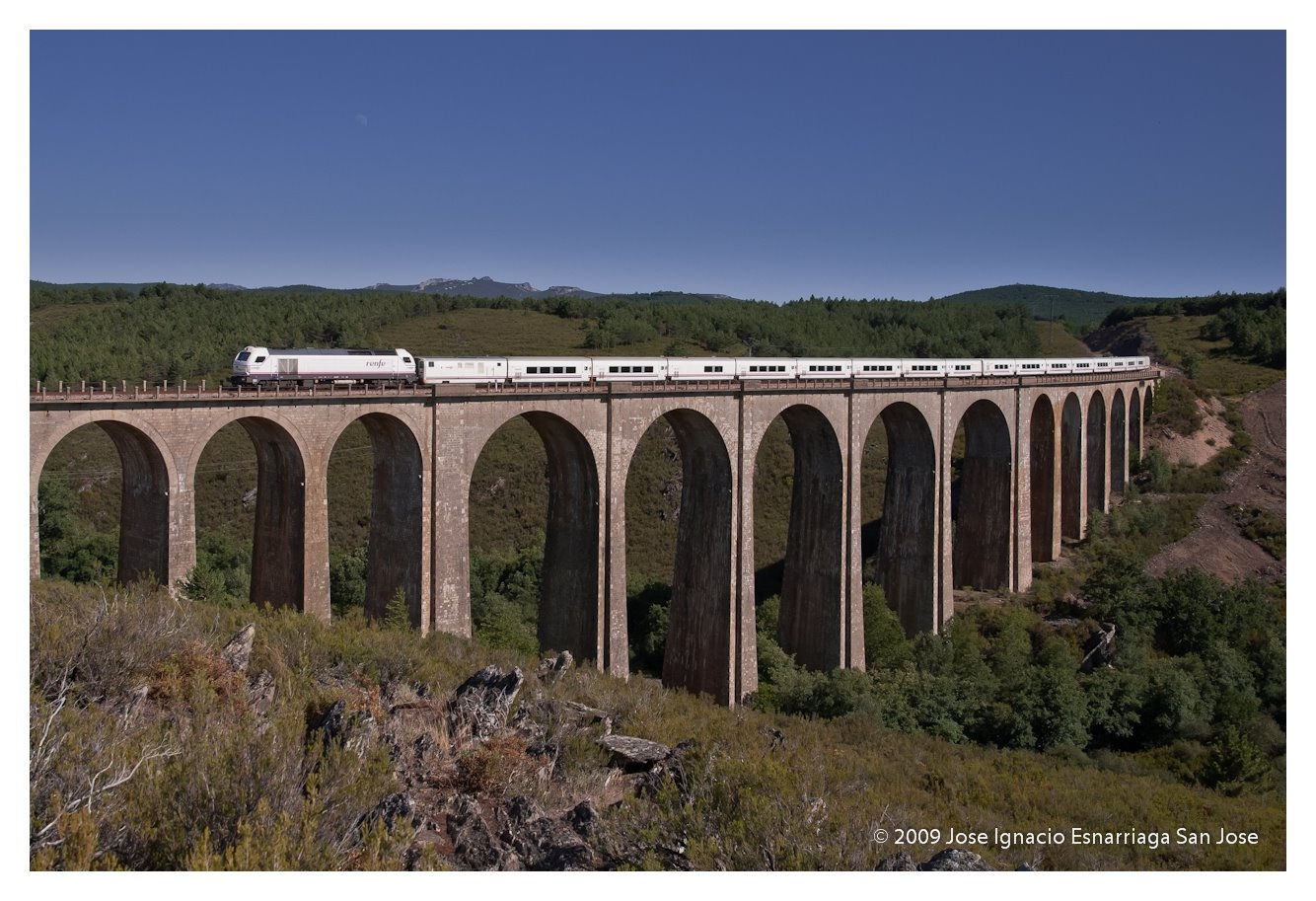

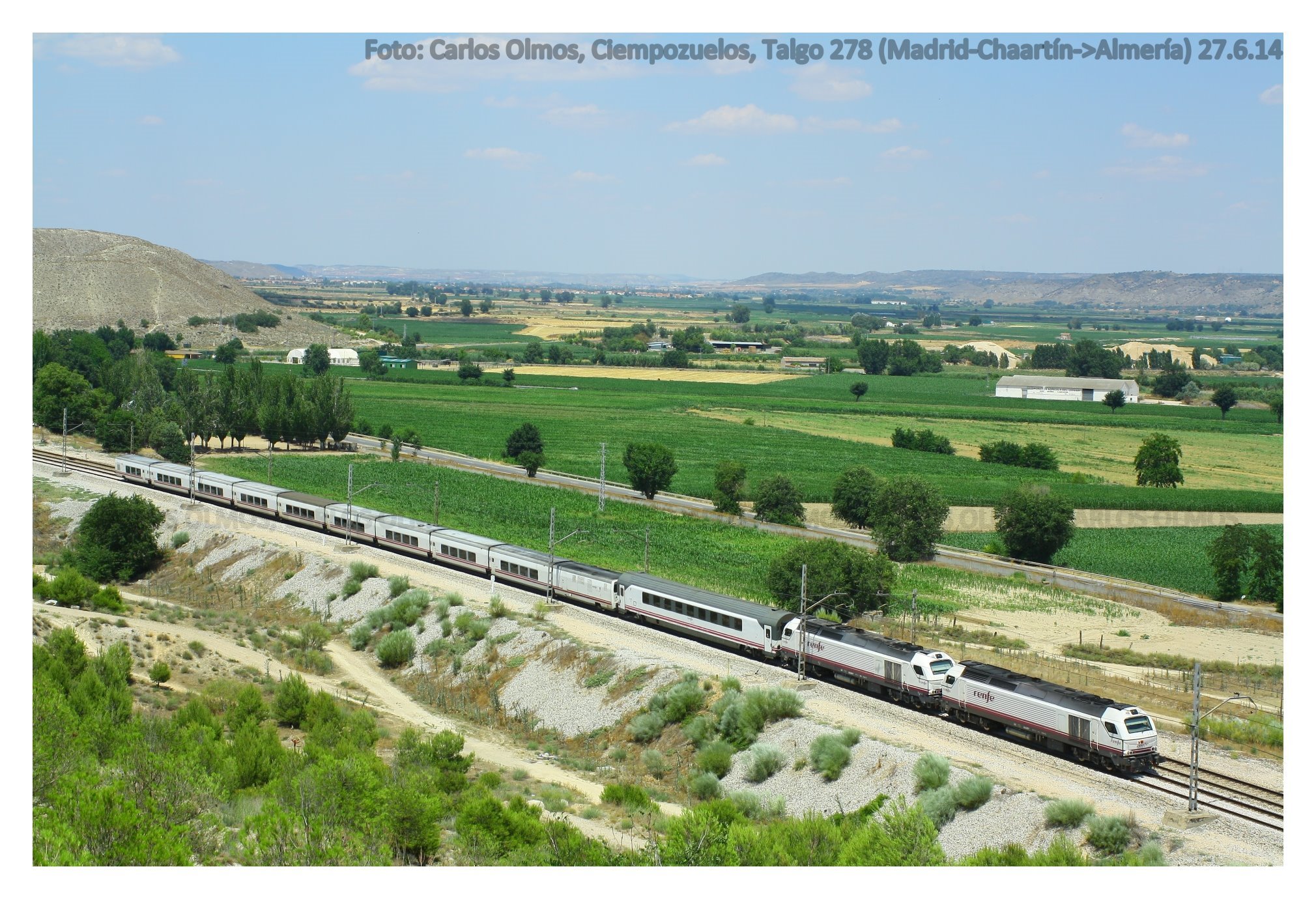

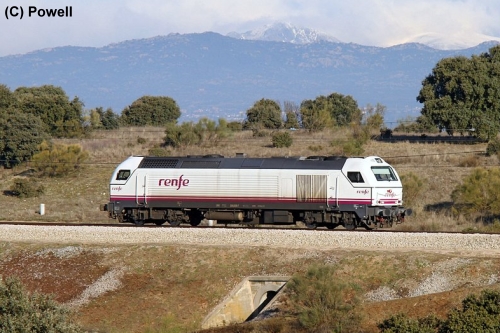

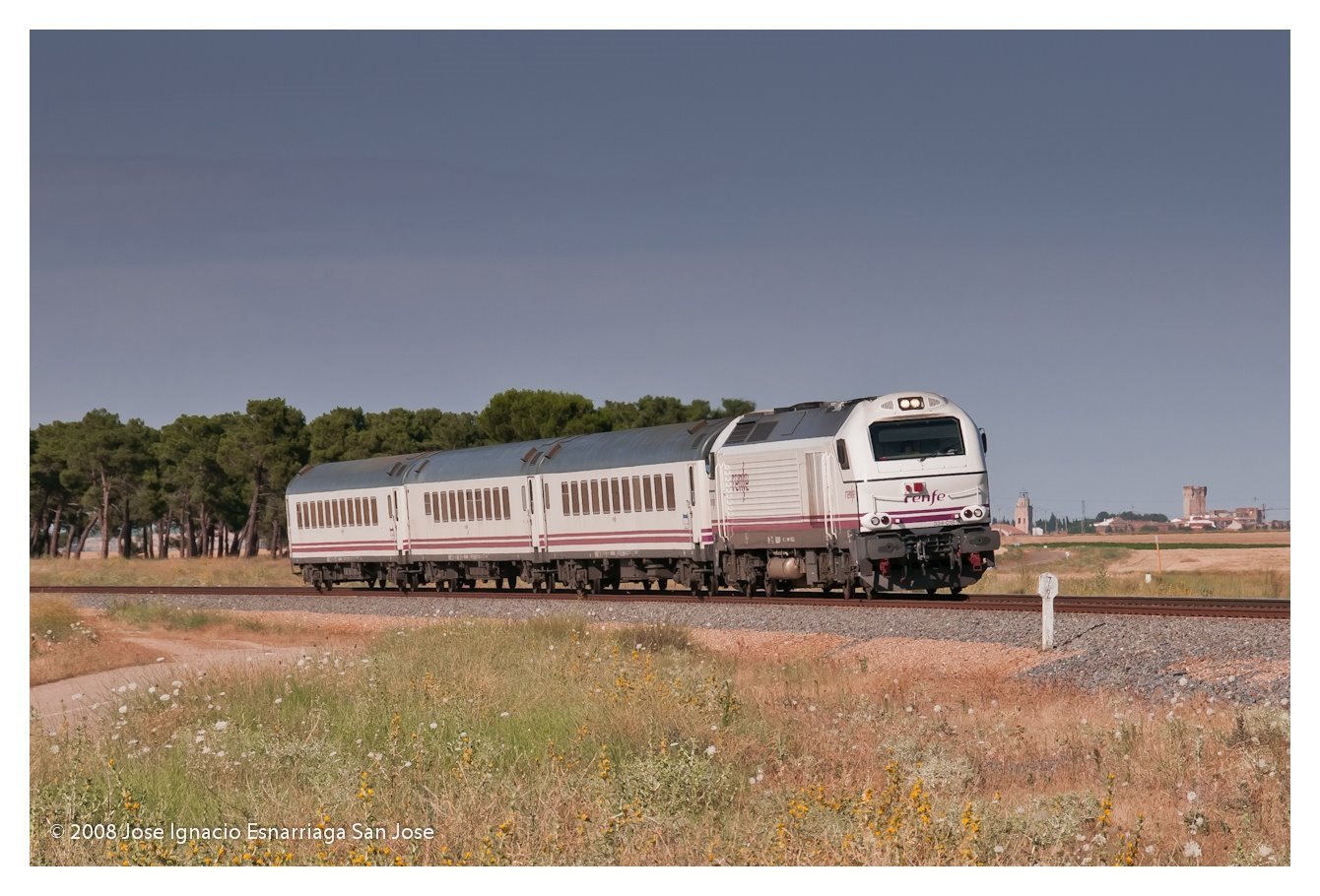

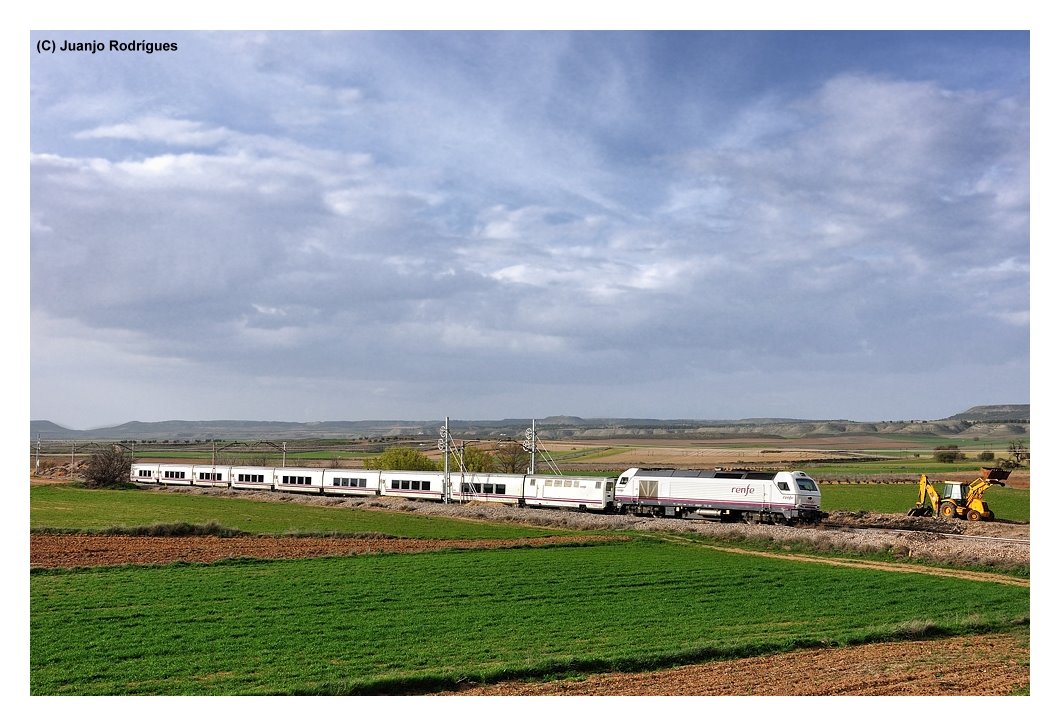

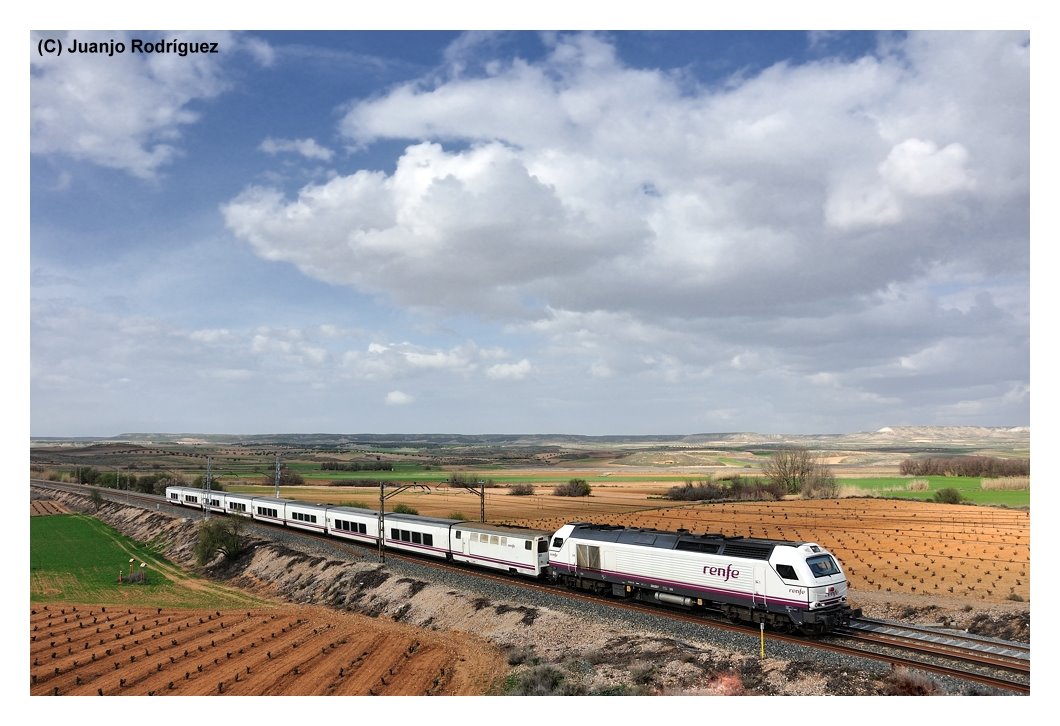

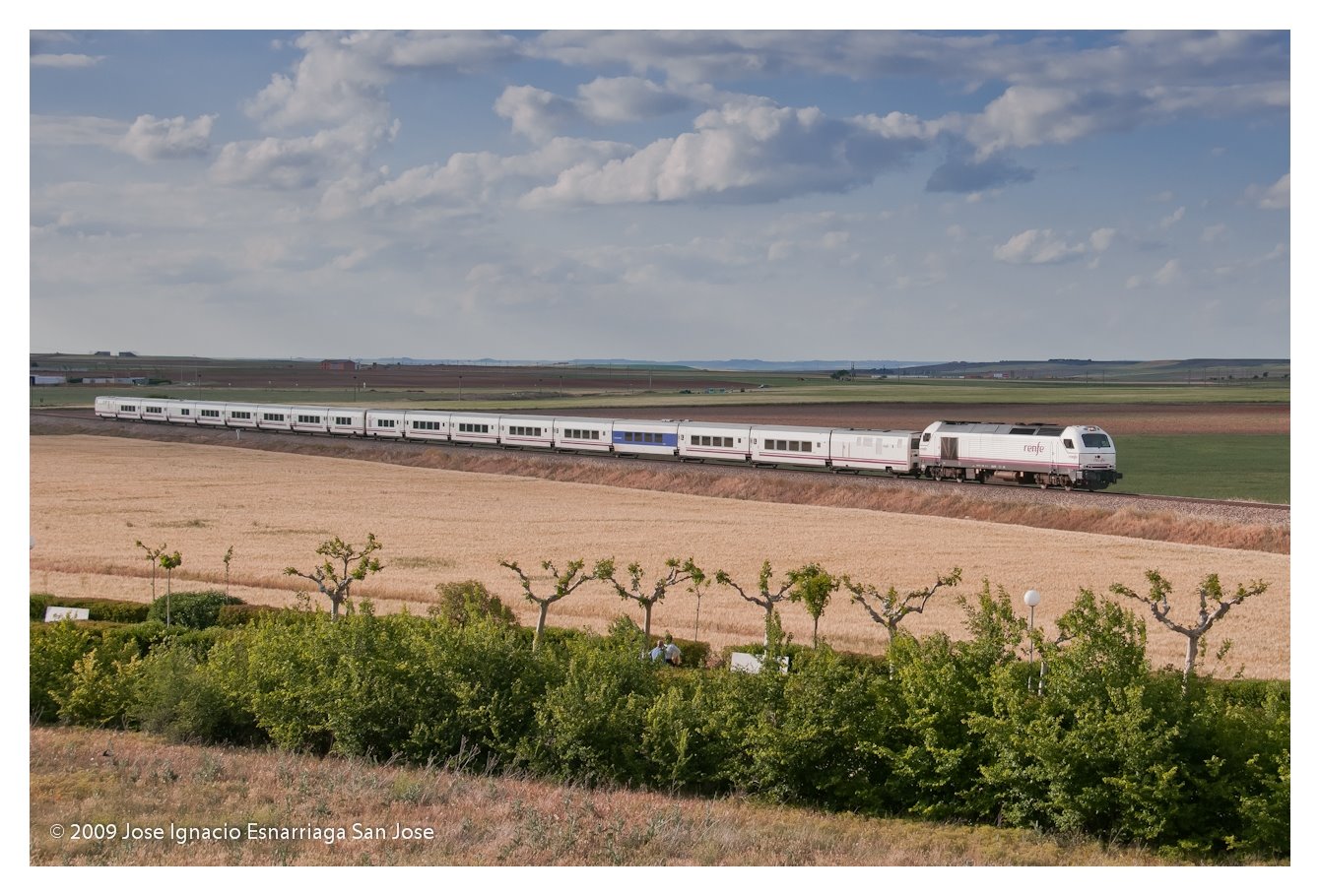

Año de Construcción: 2006 Unidades Construidas: 28 Unidades Operacionales: 28 Velocidad Máxima: 200 Kms/h Estado: En Servicio Servicios: Largo Recorrido Fotos de las Diferentes Unidades: Ameyugo Castil de Peones Castronuño Ciempozuelos - 334.010 El Campillo - 334.018 Huerta de Valdecarábanos - 334.027 Los Caparroses Nava del Rey Penalajo Quesada - 334.008 Rivela - 334.006 Robledo de Sanabria San Asensio Venta de Pollos - 334.002 Villasequilla - 334.027 Características Técnicas Constructores: Partes Mecánicas: Vossloh Motor Diesel: EMD Transmisión: General Motors Freno: Knorr Tracción Velocidad Máxima 200 Km/h Esfuerzo de Tracción al Arranque 178 kN Esfuerzo de Tracción Continuo 92 kN Velocidade Corresp. al Régimen Cont. 75 km/h Esfuerzo de Tracción a Vel. Máx. 35 kN Freno Dinâmico Potencia Máxima 80 kN Velocidad Correspondiente 88 km/h Potencia a la Máxima Velocidad 35,8 kN Datos Generales: Tipo de Locomotora JT 42BW-HS.HE (Euro 3000) Potencia Nominal (ruedas)   Disposición de los Ejes Bo' Bo' Diámetro de Ruedas (nuevas) 965 mm Número de Cabinas 2 Freno Neumático Aire Comprimido Freno Dinâmico Reostático Areneros (número) 4 Sistema de Hombre Muerto   Mando Multiple hasta 3 Engrasador de Pestañas   Registador de Velocidad   Relación de Transmisión 61 : 27 Materiales de Servicio: Aceite 800 L Agua 1.000 L Combustible 4.000 L Arena 200 L Dimensiones: Altura 4.280 mm Anchura 2.860 mm Longitud 21.500 mm Tara   Equipos de Tracción Motor Diesel: Cantidad 1 Constructor EMD Tipo 12N710G3B-EC Número de Tiempos 2 Número y Disposición de Cilindros V 12 Diámetro y Carrera de Cilindros   Desplazamiento Total   Sobrealimentación Sim Potencia Nominal 3.256 Cv Velocidad Nominal 926 rpm Potencia de Utilización   Transmisión de Movimiento: Construtor General Motors Tipo AR - 10 + D 14 Características Esenciales   Motores Eléctricos de Tracción: Constructor EMD Tipo D43 BMR Número 4 Potencia 492 kW Corriente en Reg. Cont. 900 A Equipos Eléctricos Generador Principal: Constructor EMD Modelo AR10-D1 Tensión Máxima 1.400 V c.c. Intensidad Máxima de Salida 5.500 A Generador Auxiliar: Constructor EMD Tensión de Salida 74 V c.c. Potencia 18 kW Generador de Calefacción Modelo HE5 Intensidad 105 A Tensión 3.250 V Alternador: Construtor EMD Tipo C.A. Trifásica Tensión Nominal 215 V entre fases Frecuencia a 900 r.p.m. 120 Hz Baterías: Constructor SAFT Modelo SRX 1500 P-RCx50 Tipo Níquel - Cádmio Número de Elementos 50 Tensión Nominal 64 V Capacidad 155 Ah Otros Equipos Compresor: Constructor Gardner Denver Modelo WLM Número de Cilindros 3 Producción de Aire a 900 r.p.m. 5.340 l/min Producción de Aire a ralenti 1.780 l/min Secador de Aire: Constructor SAB WABCO Modelo SD7-3 Caudal Típico 2.000 l/min Presión Máxima 11 Kg/cm2 Volver al Material Español
