Año de Construcción: 333.0: 1974
  333.1: 1994
  333.2: 1997
  333.3: 2002
  333.4: 2003
Unidades Construidas:: 333.0: 93
  333.1: 8
  333.2: 4
  333.3: 32
  333.4: 8
Velocidad Máxima: 333.0: 146 km/h
  333.1: 160 km/h
  333.2: 140 km/h
  333.3: 120 km/h
  333.4: 160 km/h
Estado: En Servicio
Servicios: Largo Recorrido
  Mercancías

Fotos de las Diferentes Unidades:

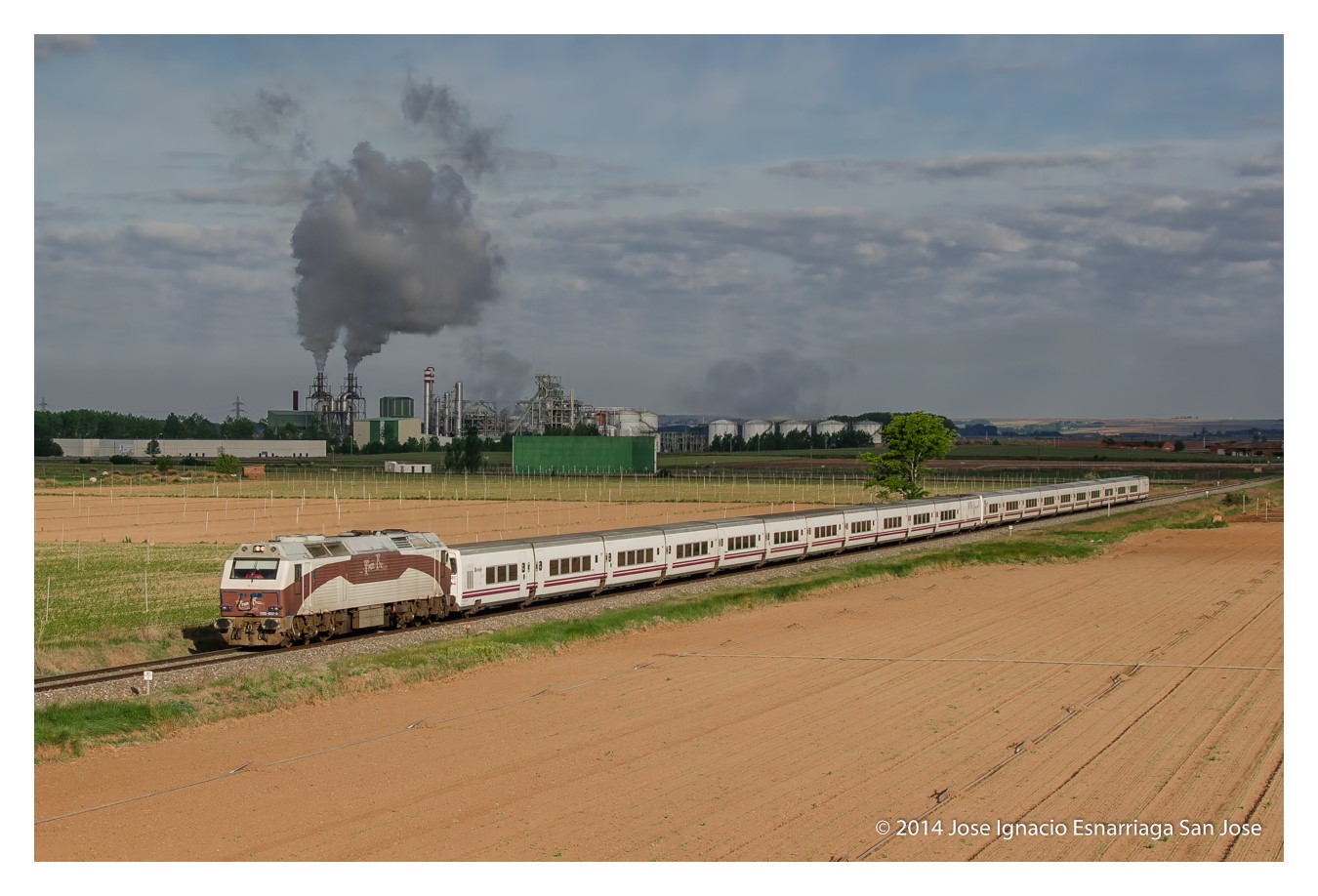

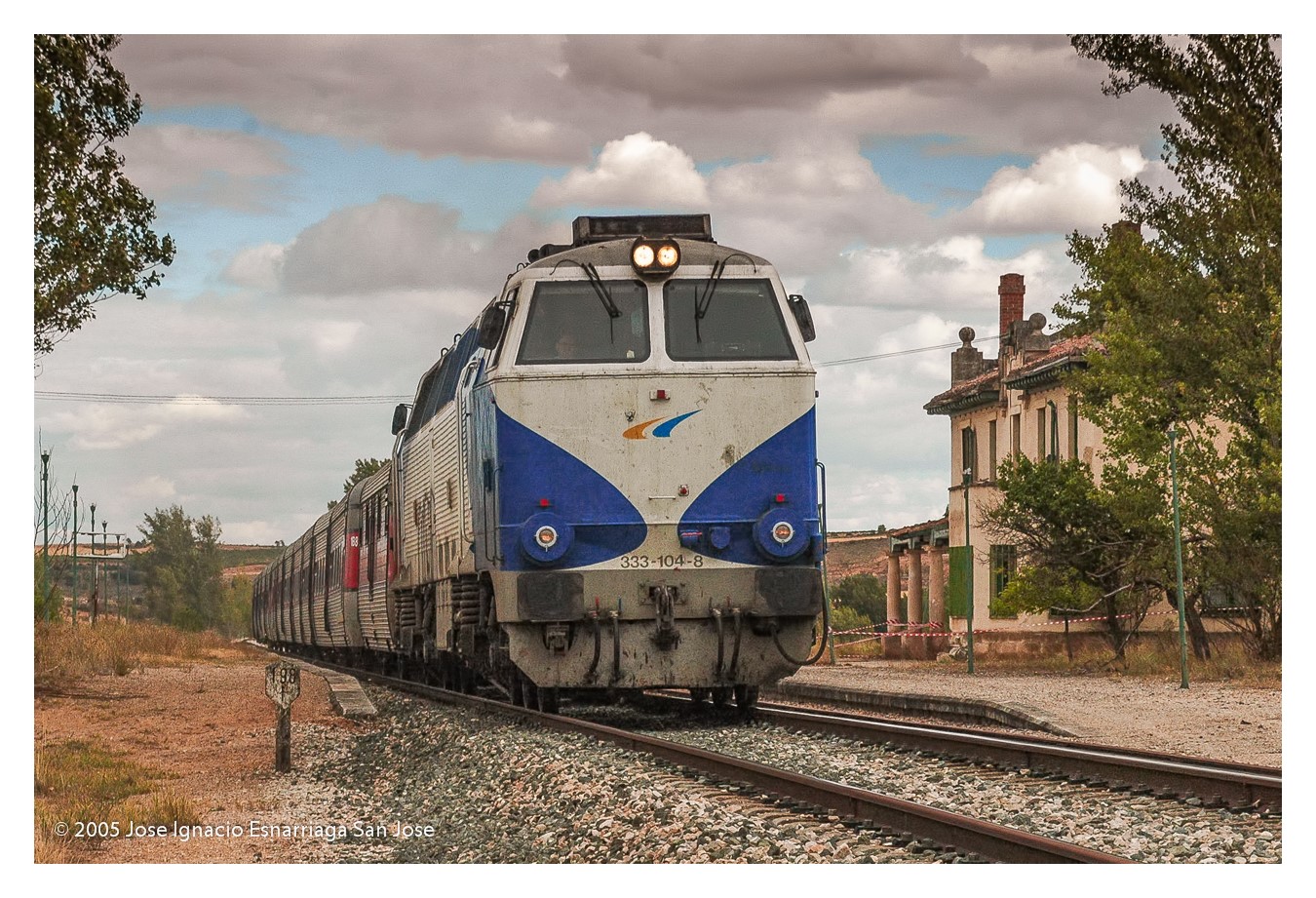

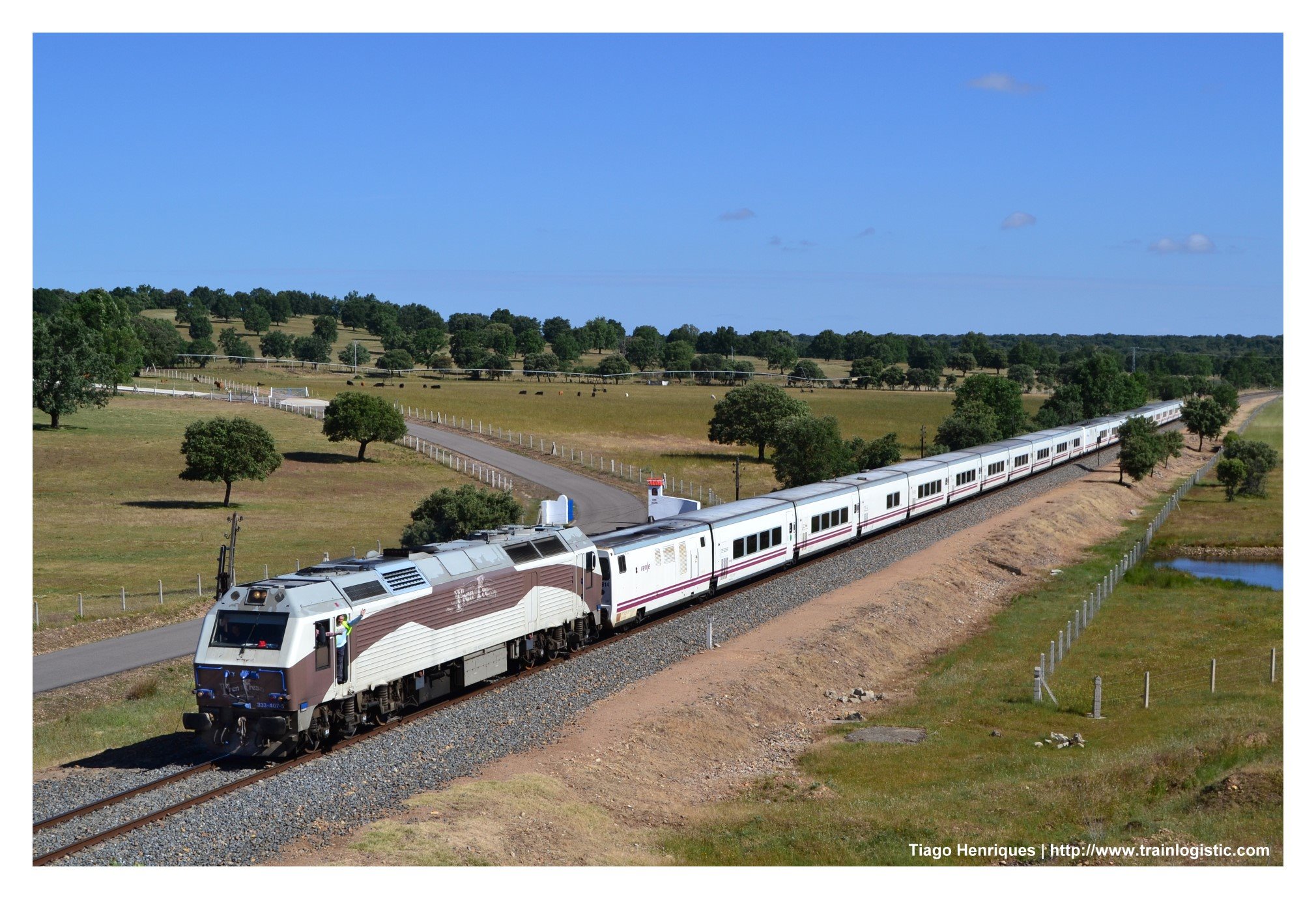

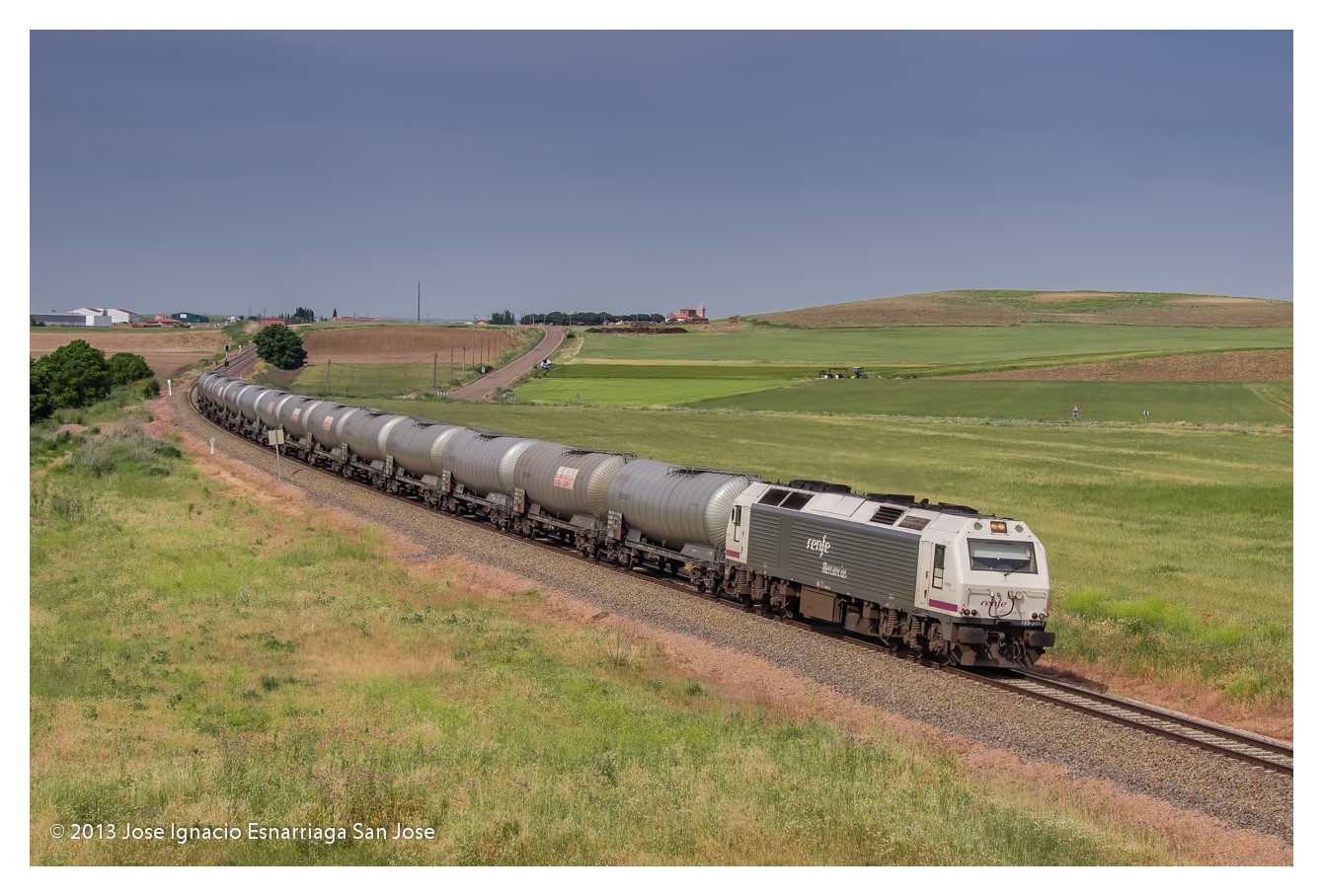

Babilafuente - 333.407 Délica Fresno el Viejo Fresno el Viejo - 333.307 Gumiel de Izán - 333.104

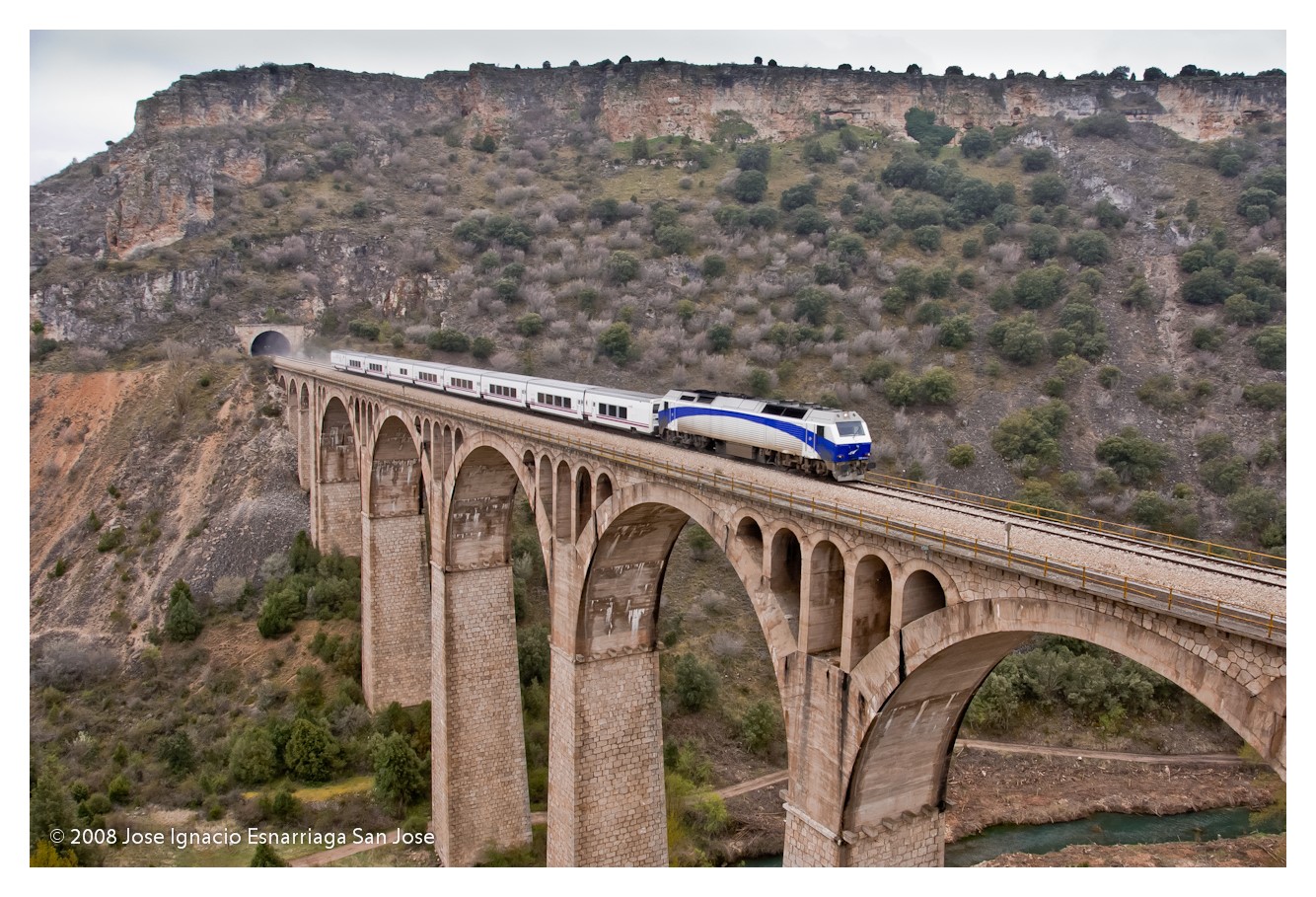

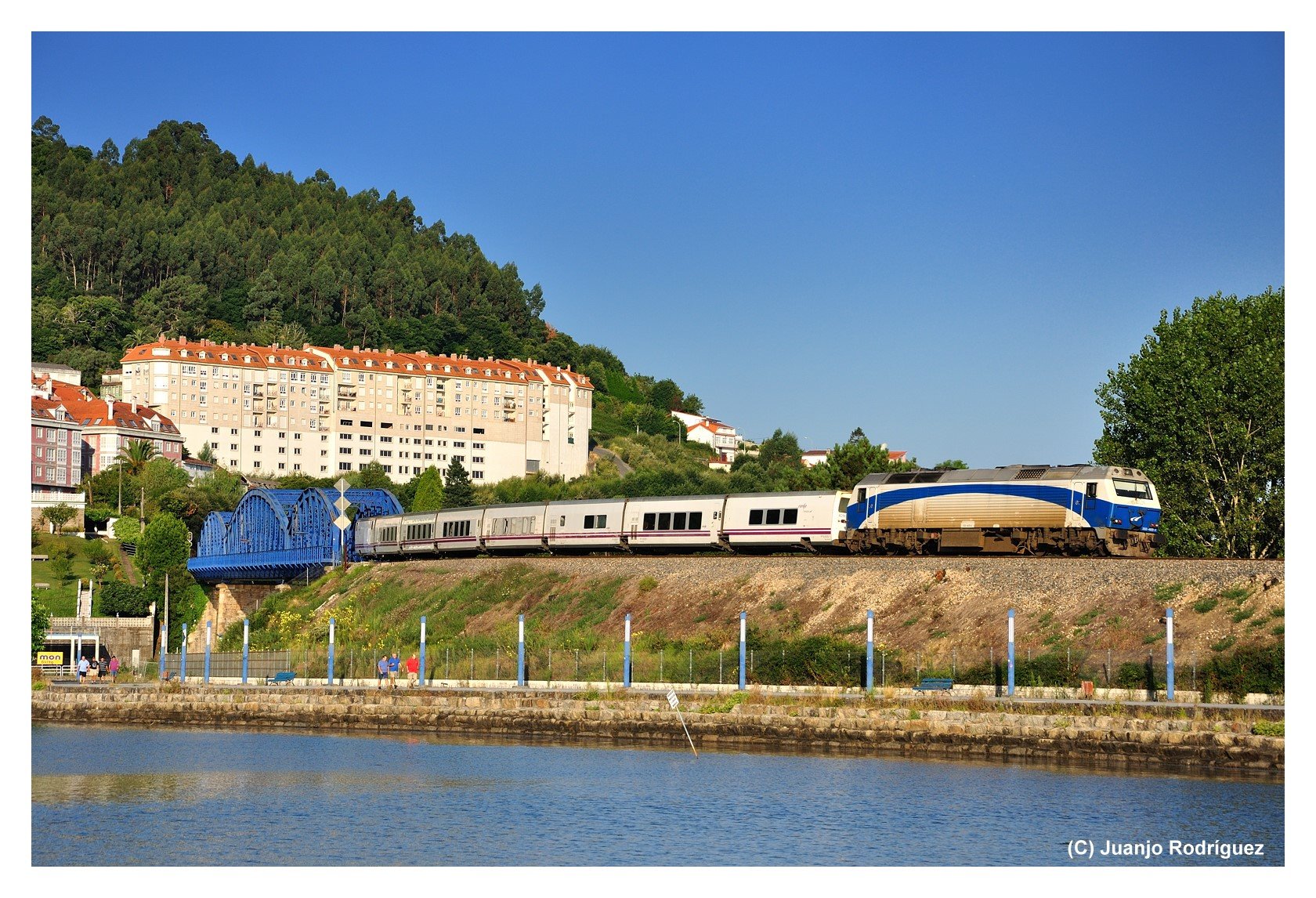

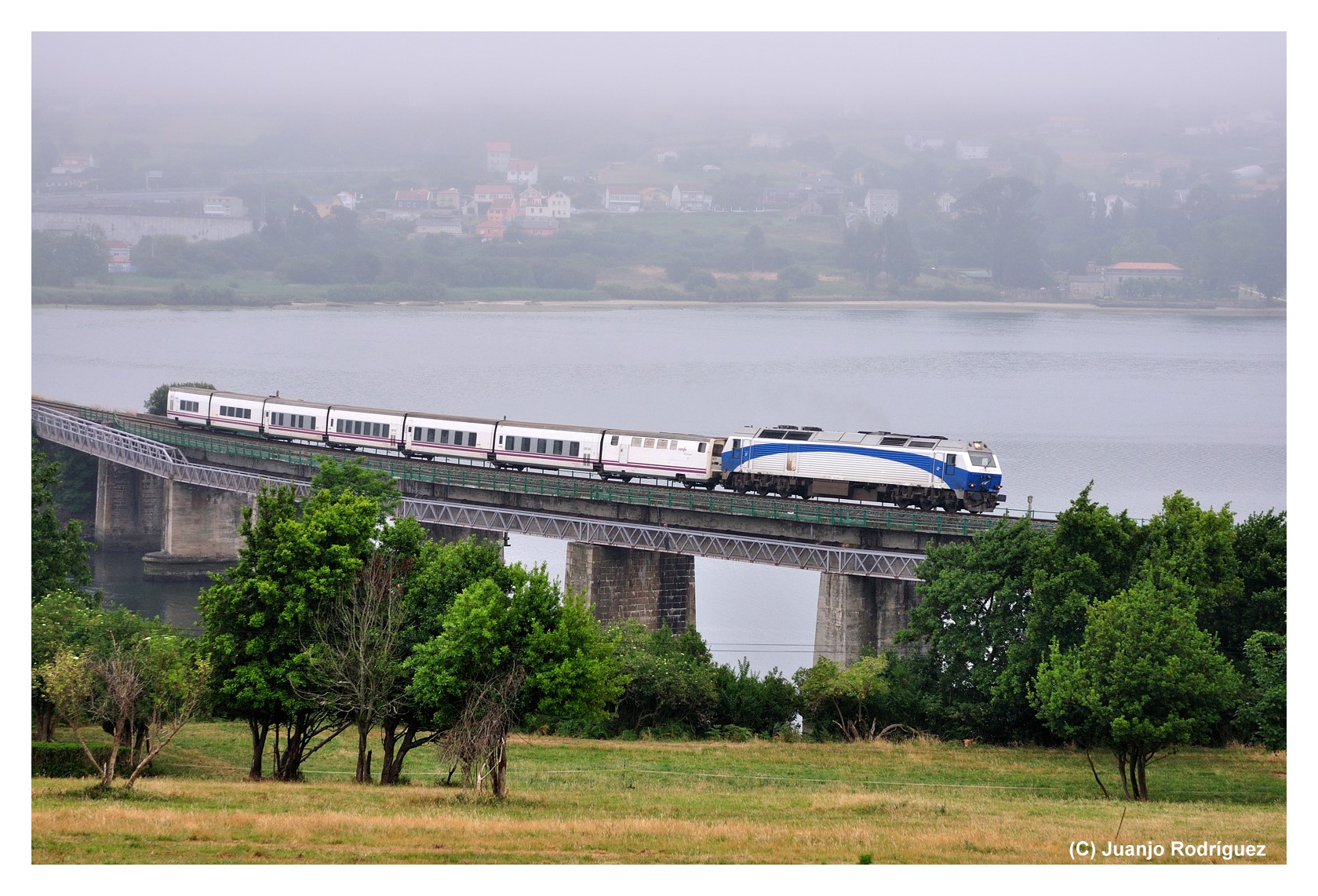

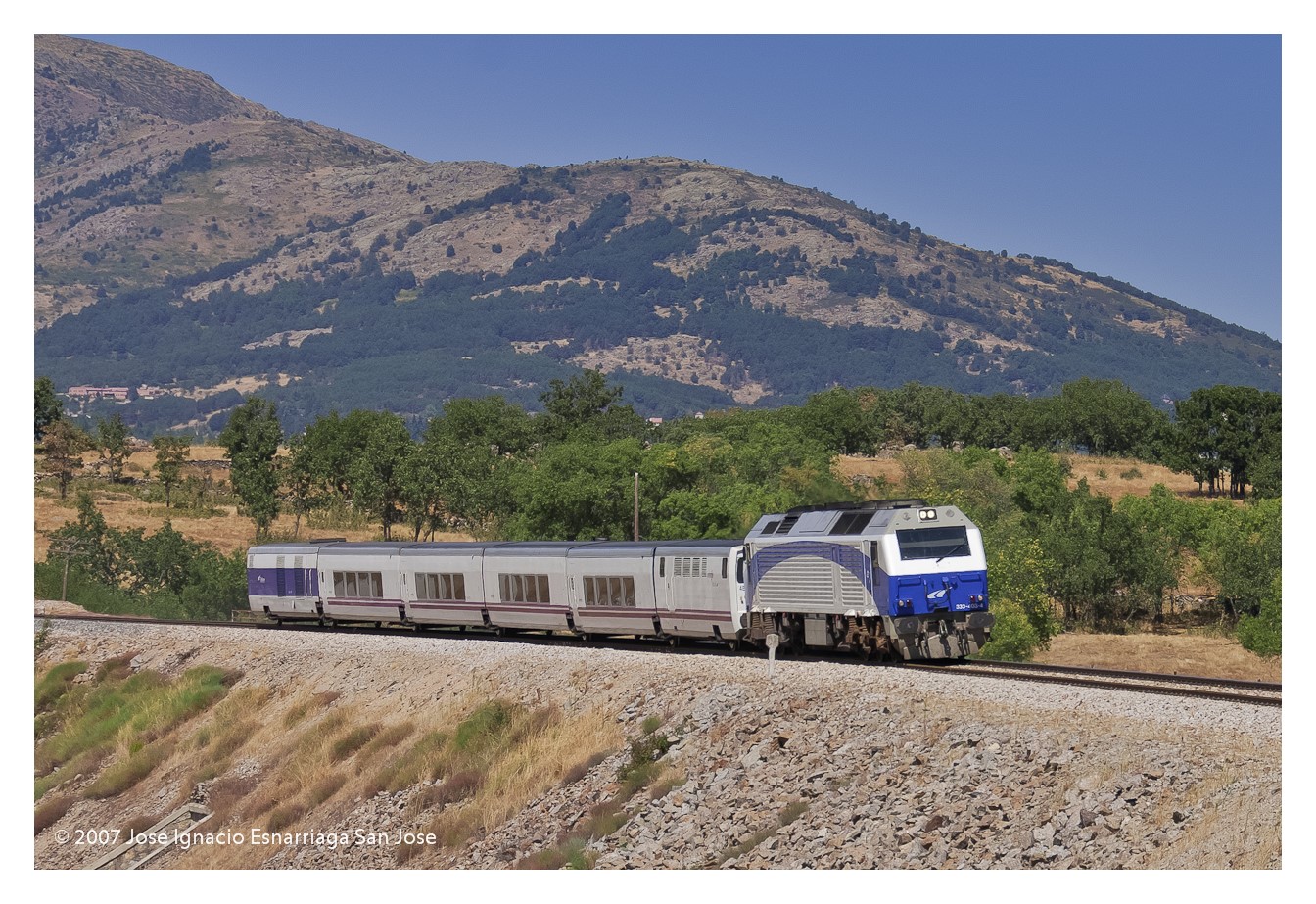

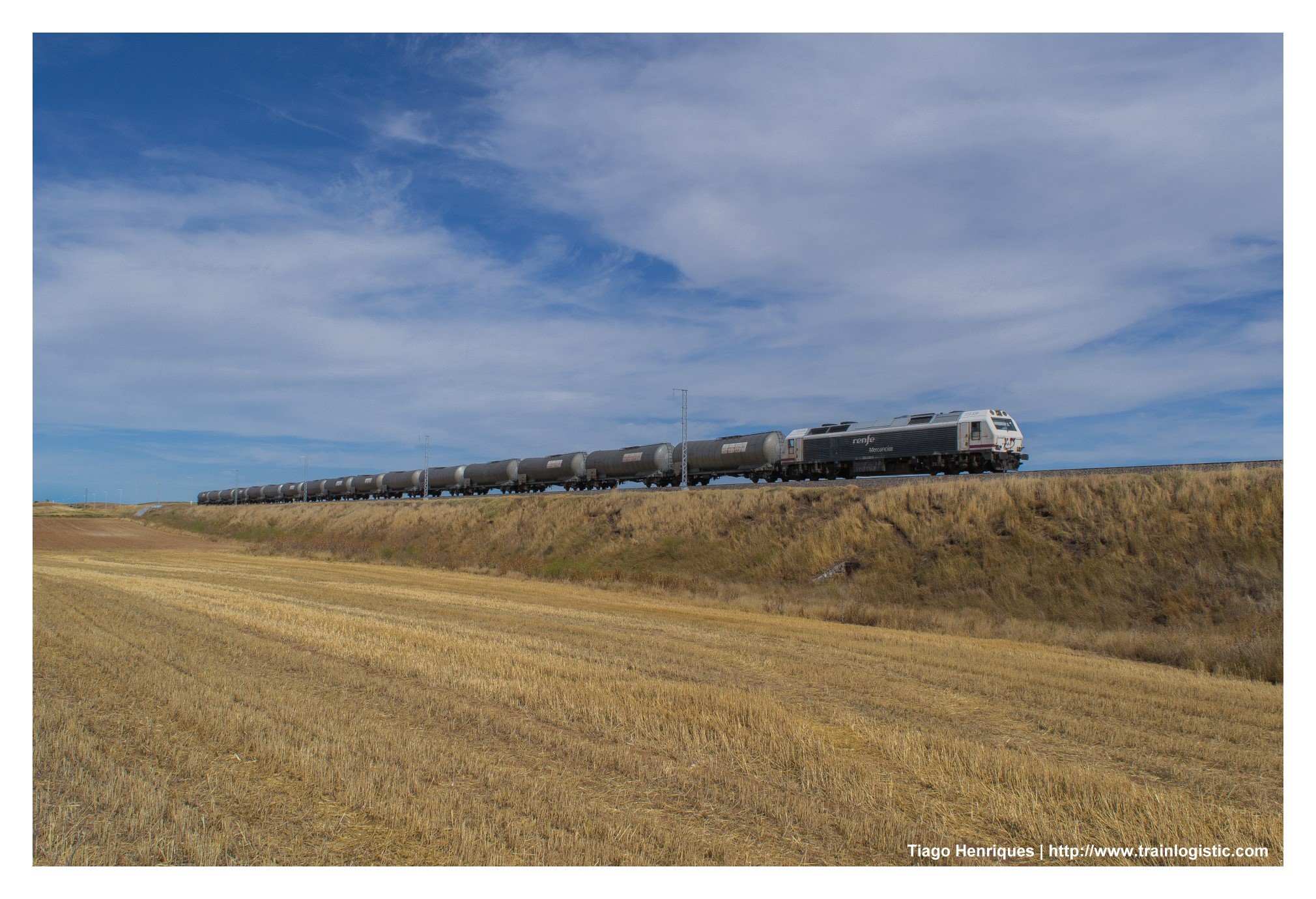

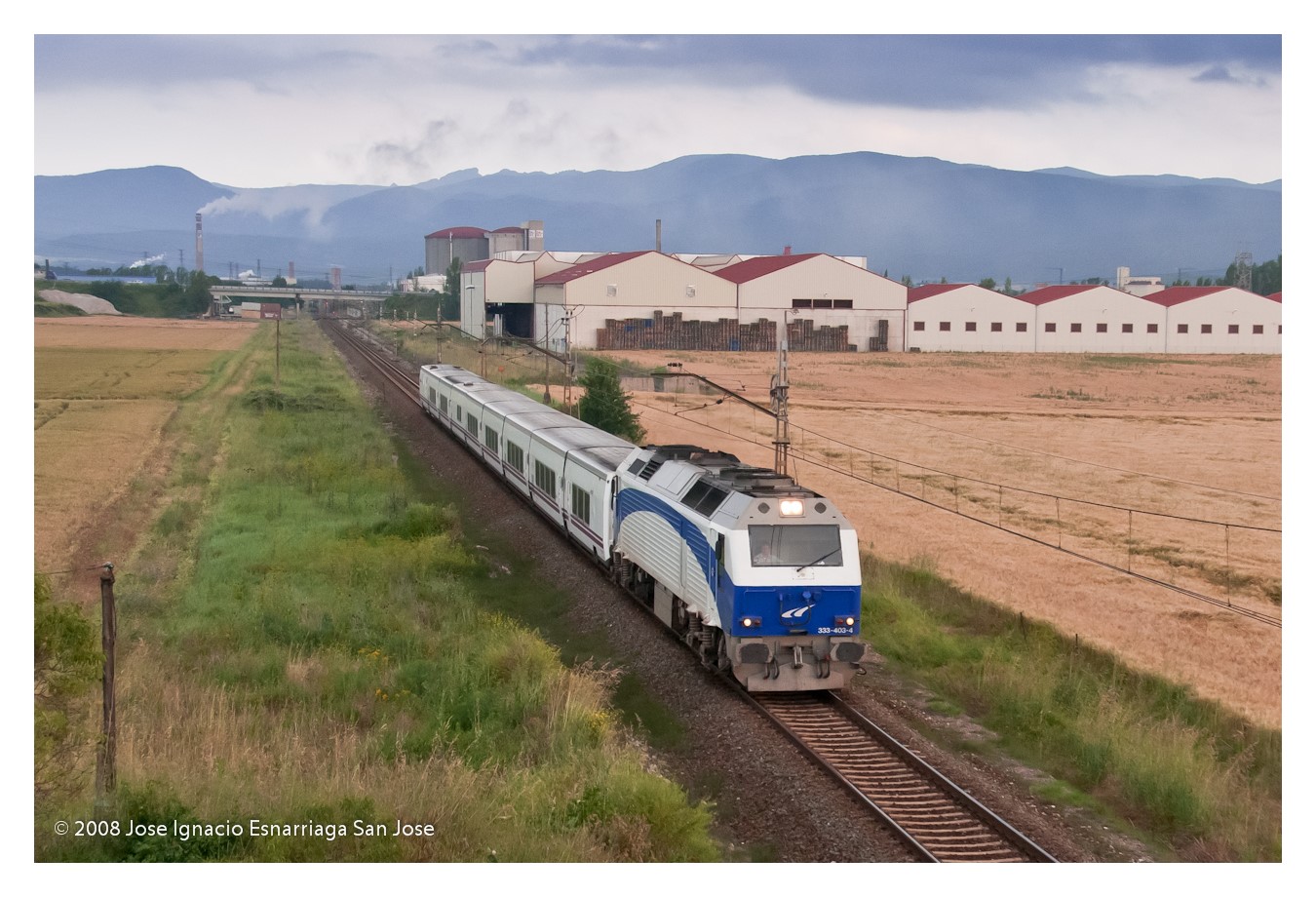

Linares del Arroyo - 333.404 Moriscos - 333.339 Neda - 333.403 Oquillas - 333.205 Pontedeume - 333.403

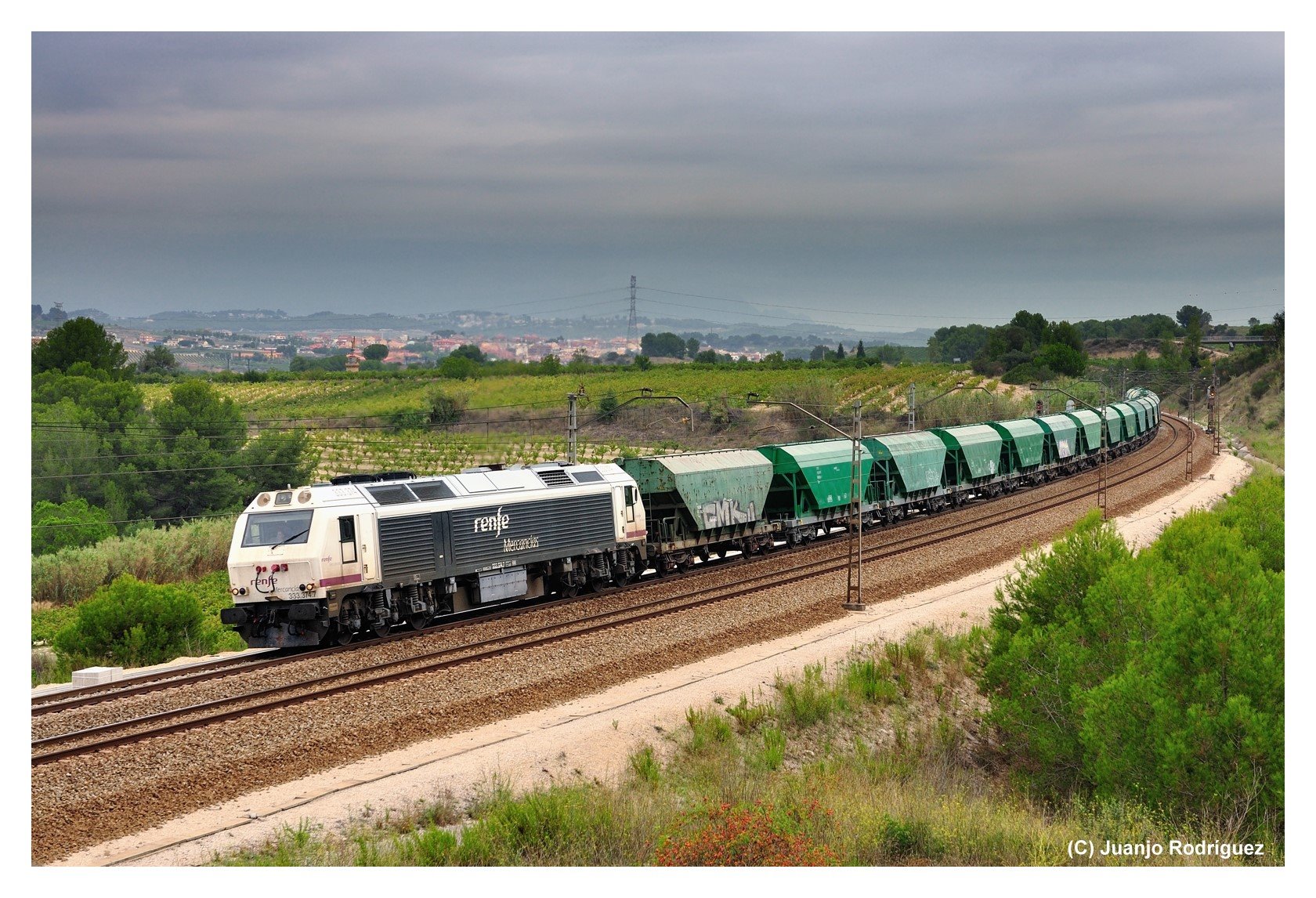

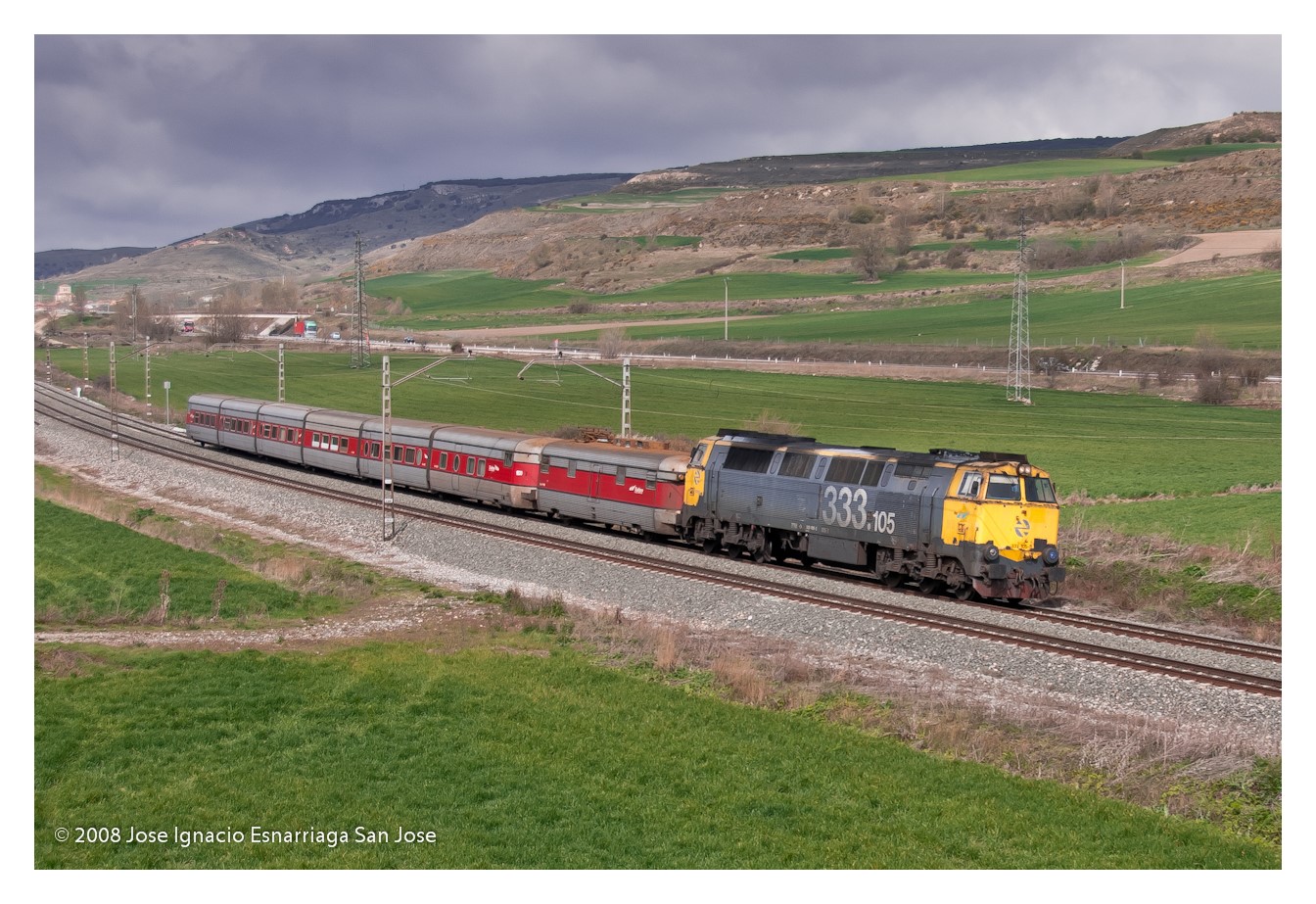

Ribera Baja - 333.403 Revillagodos - 333.105 Sancti-Espíritus - 333.407 Soto del Real - 333.403 Subirats - 333.374

Características Técnicas

Constructores:
Partes Mecánicas: Macosa
Motor Diesel: General Motors
Transmisión: General Motors
Freno: Knorr

Tracción:
Esfuerzo de Tracción al Arranque 330 kN
Esfuerzo de Tracción Continuo 276 kN
Velocidade Corresp. al Régimen Cont. 23,5 kms/h
Esfuerzo de Tracción a Vel. Máx. 47 kN

Freno Dinâmico
Potencia Máxima 160 kN
Velocidad Correspondiente 35 km/h
Esfuerzo à Velocidad Máxima 46 kN

Velocidades Máximas
Serie 333 146 km/h
Serie 333.1 160 km/h
Serie 333.2 140 km/h
Serie 333.3 120 km/h
Serie 333.4 160 km/h
Datos Generales:
Tipo de Locomotora JT26CW
Potencia Nominal (ruedas) 1.875 Cv
Disposición de los Ejes Co' Co'
Diámetro de Ruedas (nuevas) 1.067 mm
Número de Cabinas 2
Freno Neumático Aire Comprimido
Freno Dinâmico Reostático
Areneros (número)
Sistema de Hombre Muerto
Mando Multiple Hasta 4
Engrasador de Pestañas
Registador de Velocidad ASFA
Relación de Transmisión

Medidas
Anchura 3.060 mm (Original) / 3.016 (333.3 y 333.4)
Altura 4.280 mm (Orginal) / 4.307 (333.3 y 333.4)
Longitud 20.700 mm (Original) / 22.330 (333.3 y 333.4)
Peso 120 t

Equipos de Tracción
Motor Diesel:
Cantidad 1
Constructor General Motors
Tipo 16-645E3
Número de Tiempos 2
Número y Disposición de Cilindros V 16
Diámetro y Carrera de Cilindros 244 x 254 mm
Desplazamiento Total 190 l
Sobrealimentación Sim
Potencia Nominal 3.300 Cv
Velocidad Nominal 904 rpm
Potencia de Utilización 3.043 Cv
Generador Principal:
Modelo AR 10
Tensión Máxima 1.250 V d.c.
Corrente em Reg. Cont. 4.200 A

Motores Eléctricos de Traccción:
Construtor General Motors
Tipo GM D-77
Número 6
Características Esenciales Eléctrico Trifásico
Corriente em Reg. Cont. 1.050 A
