Año de Construcción: 319.2: 1984 - 1992
  319.3: 1991
  319.4: 1992
Unidades Construidas: 319.2: 58
  319.3: 40
  319.4: 10
Velocidad Máxima: 319.2: 120 km/h
  319.3: 140 km/h
  319.4: 140 km/h
Estado: En Servicio
Servicios: Largo Recorrido
  Mercancías

Fotos de las Diferentes Unidades:

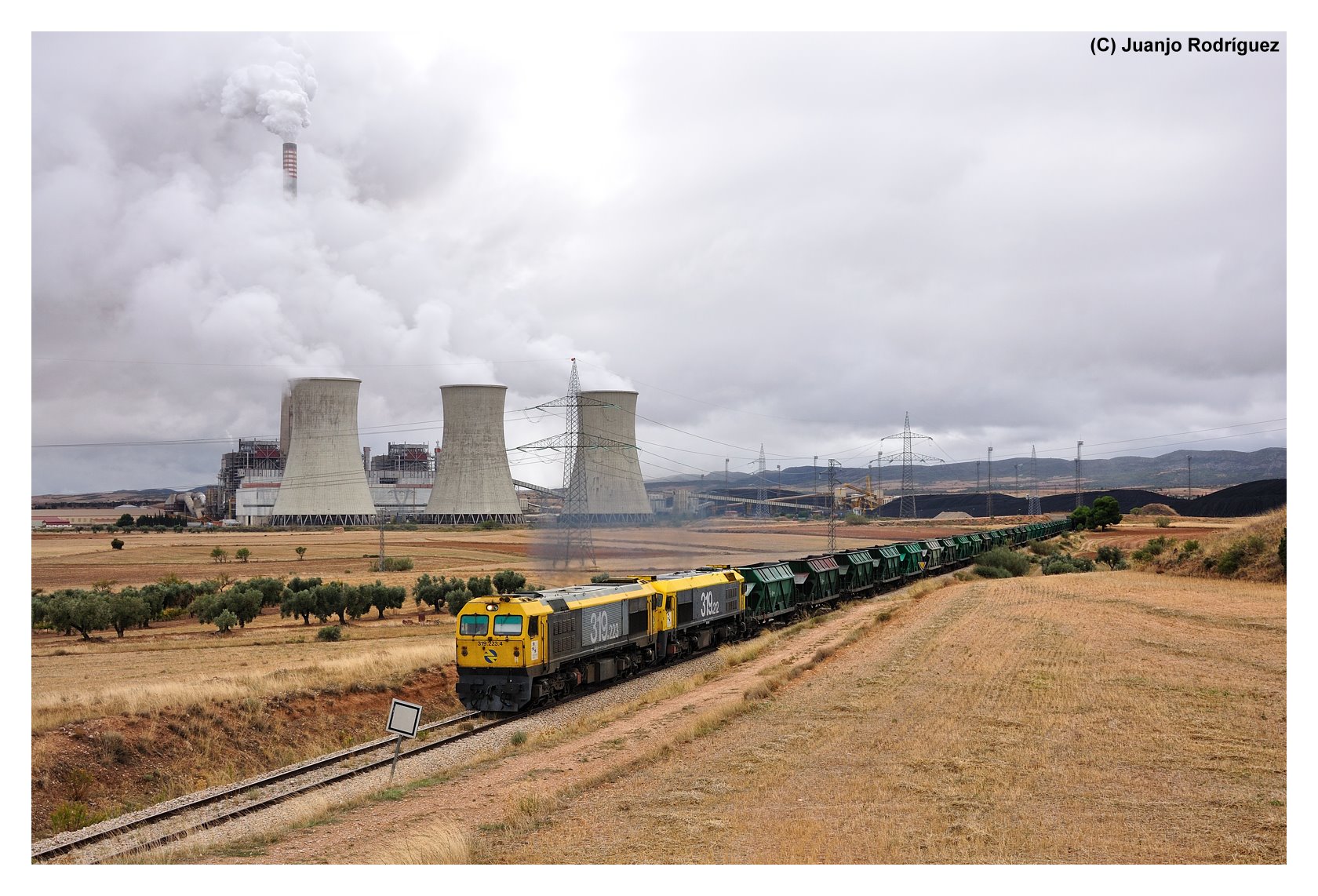

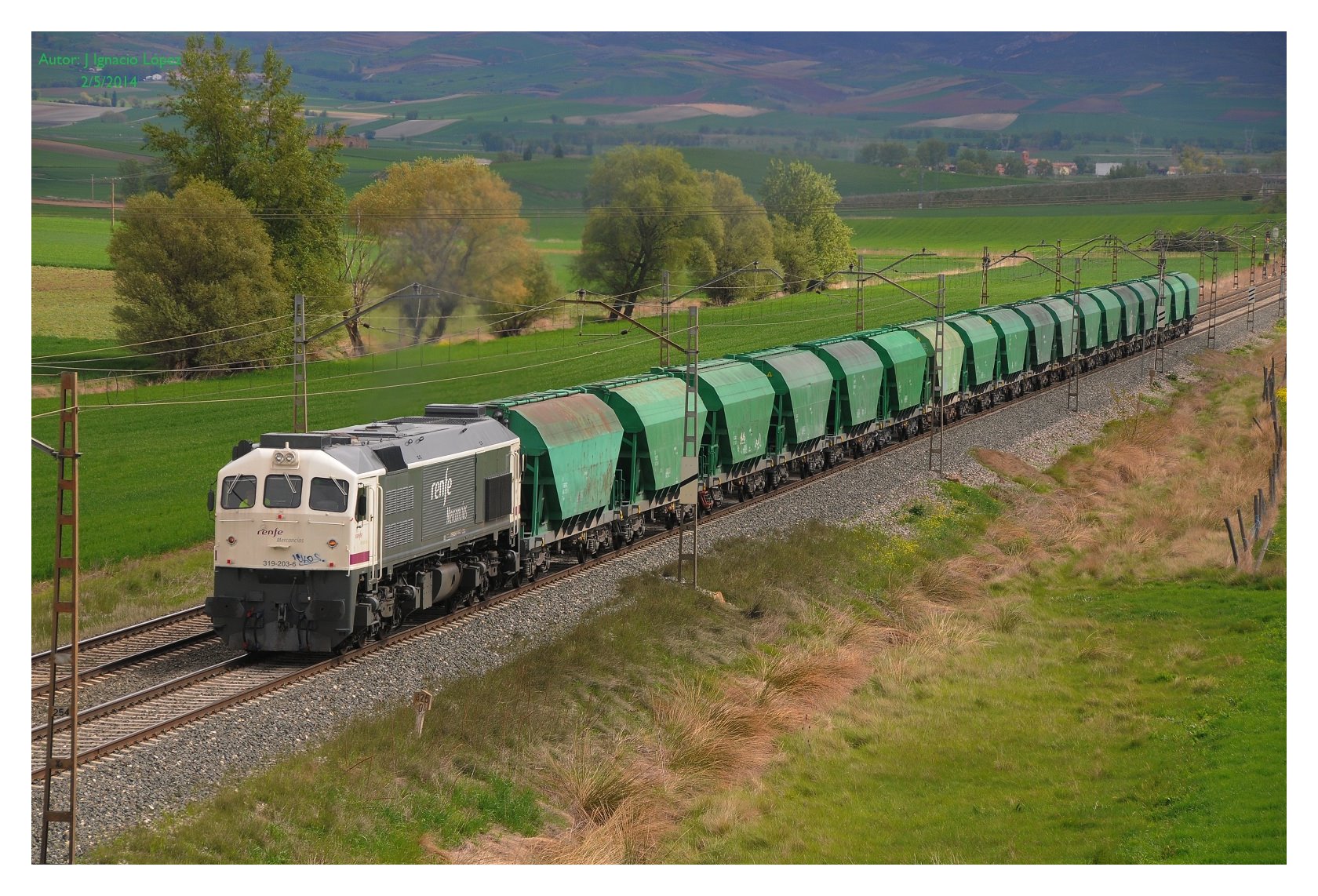

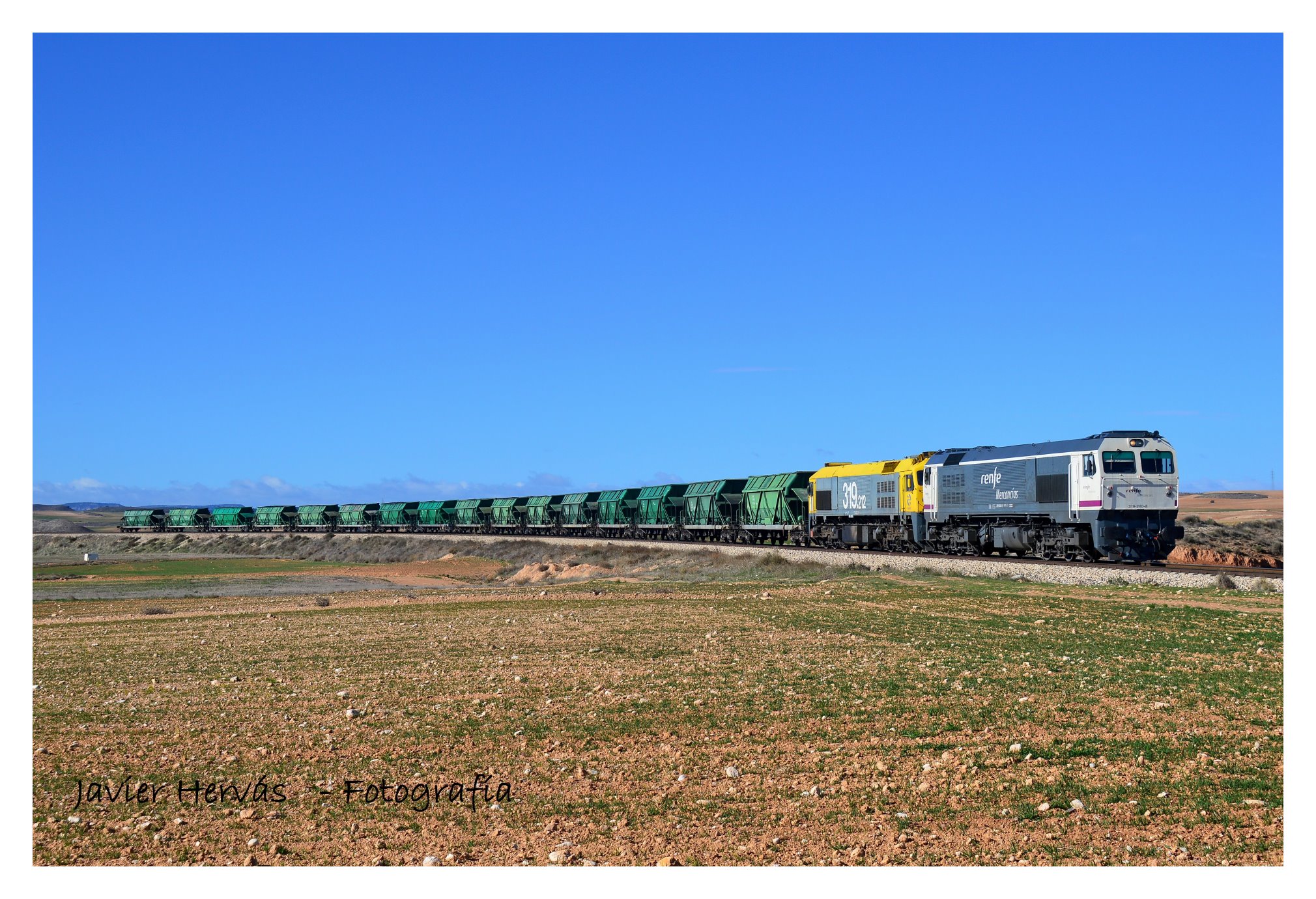

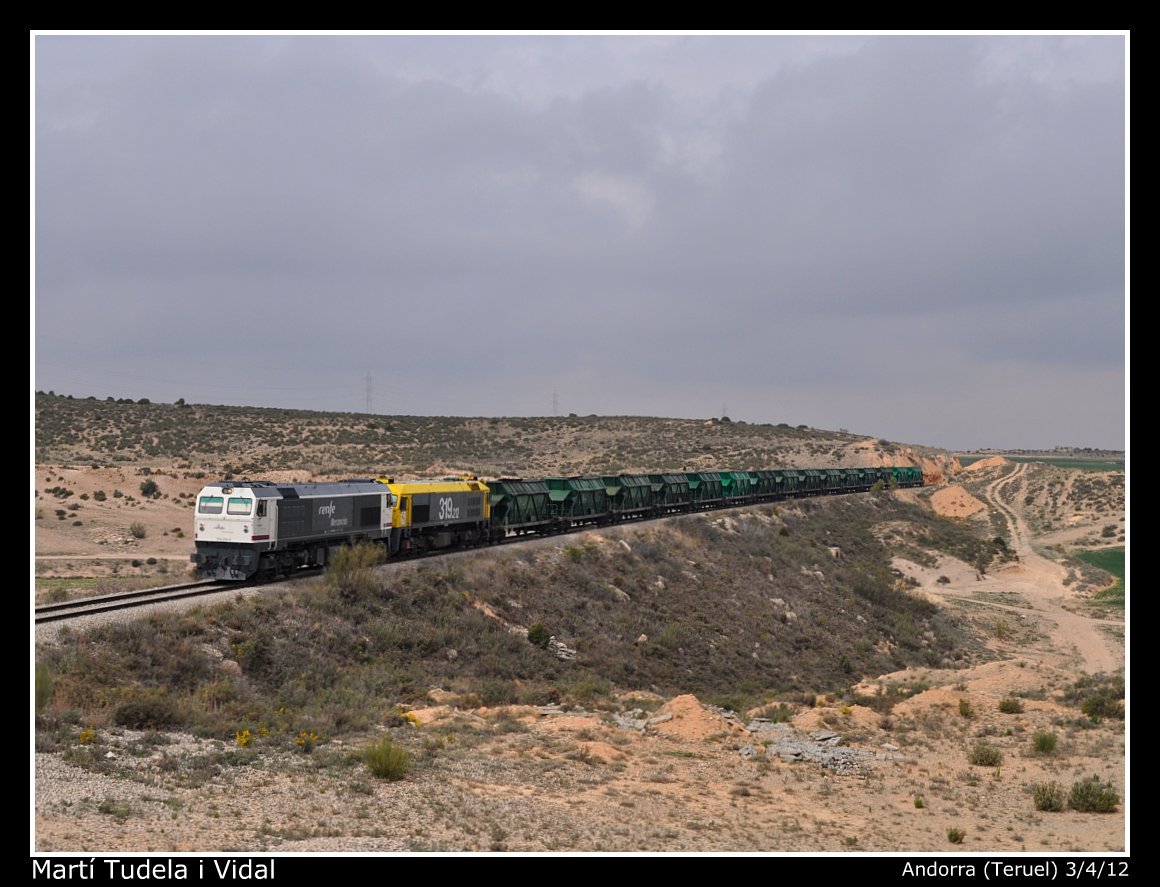

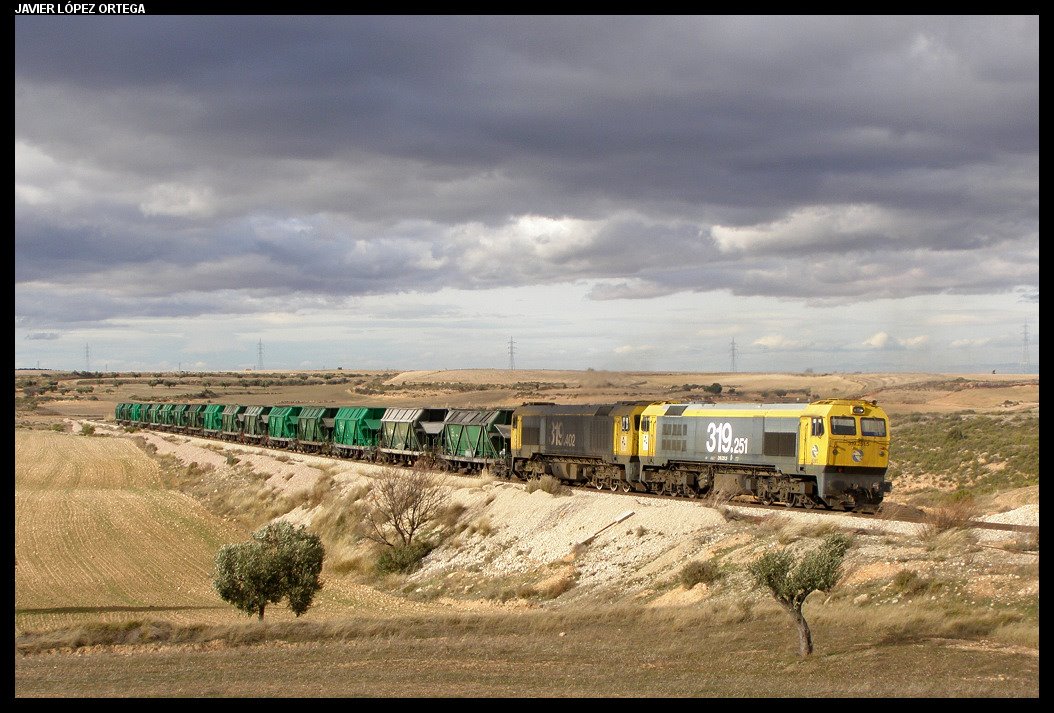

Andorra - 319.223 Andorra - 319.240 Andorra - 319.251 Busdongo - 319.401 Grisaleña - 319.203

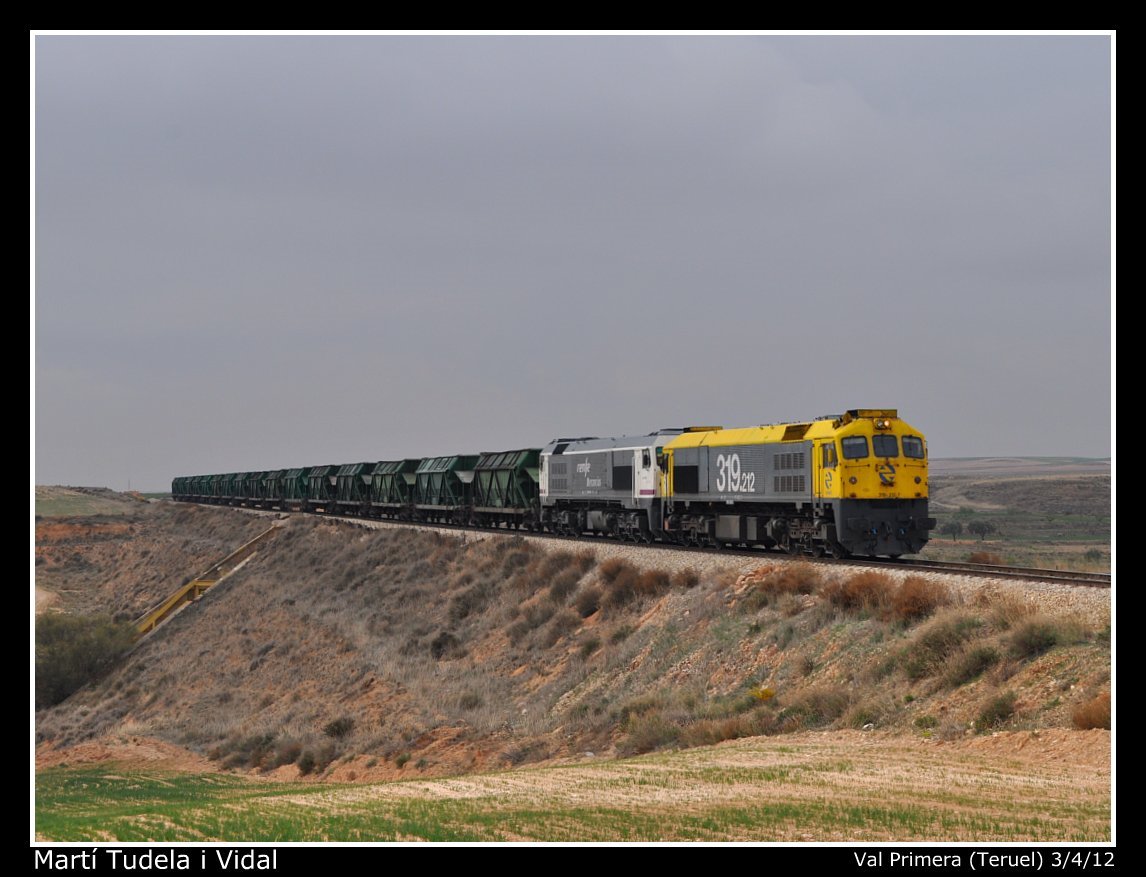

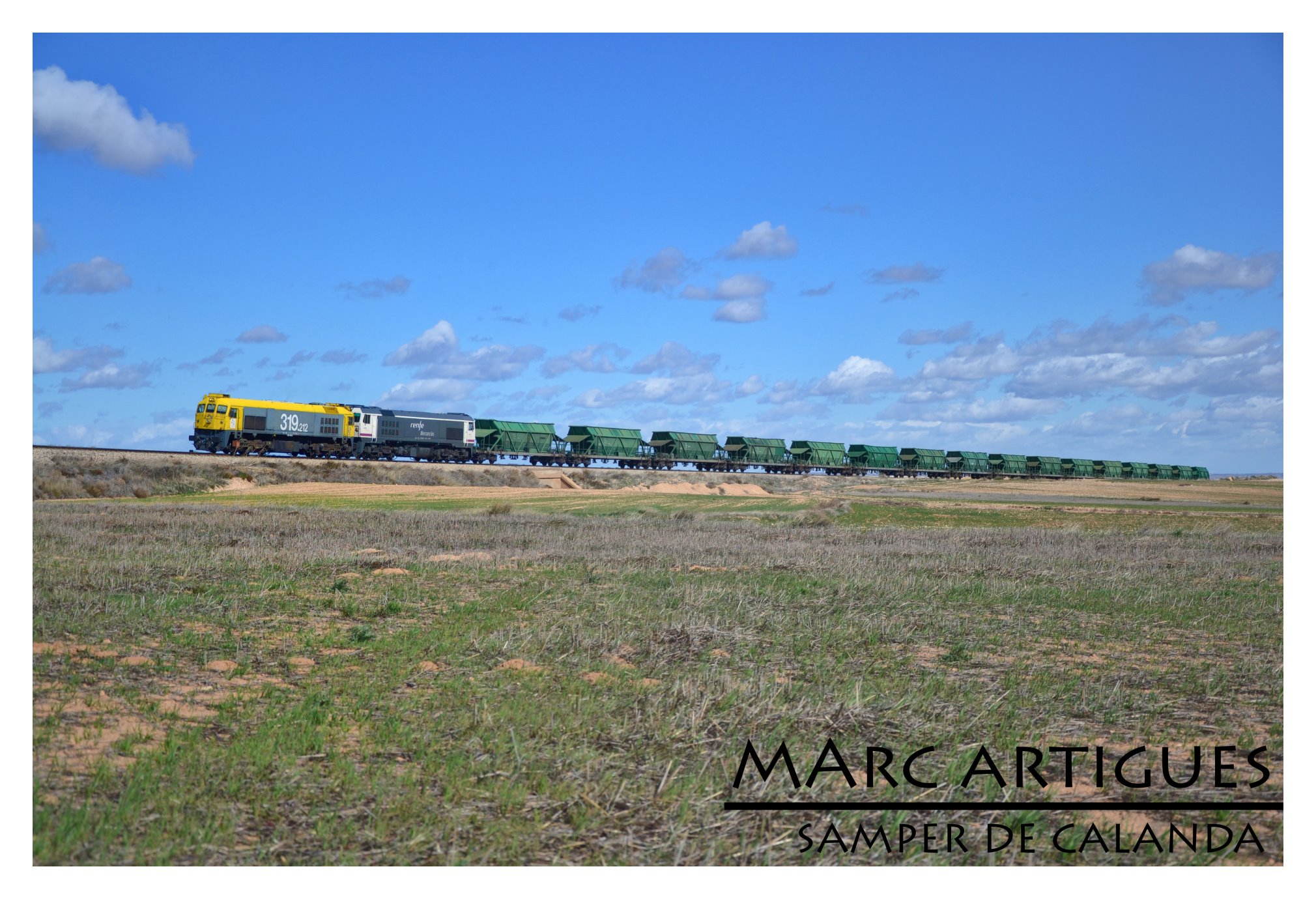

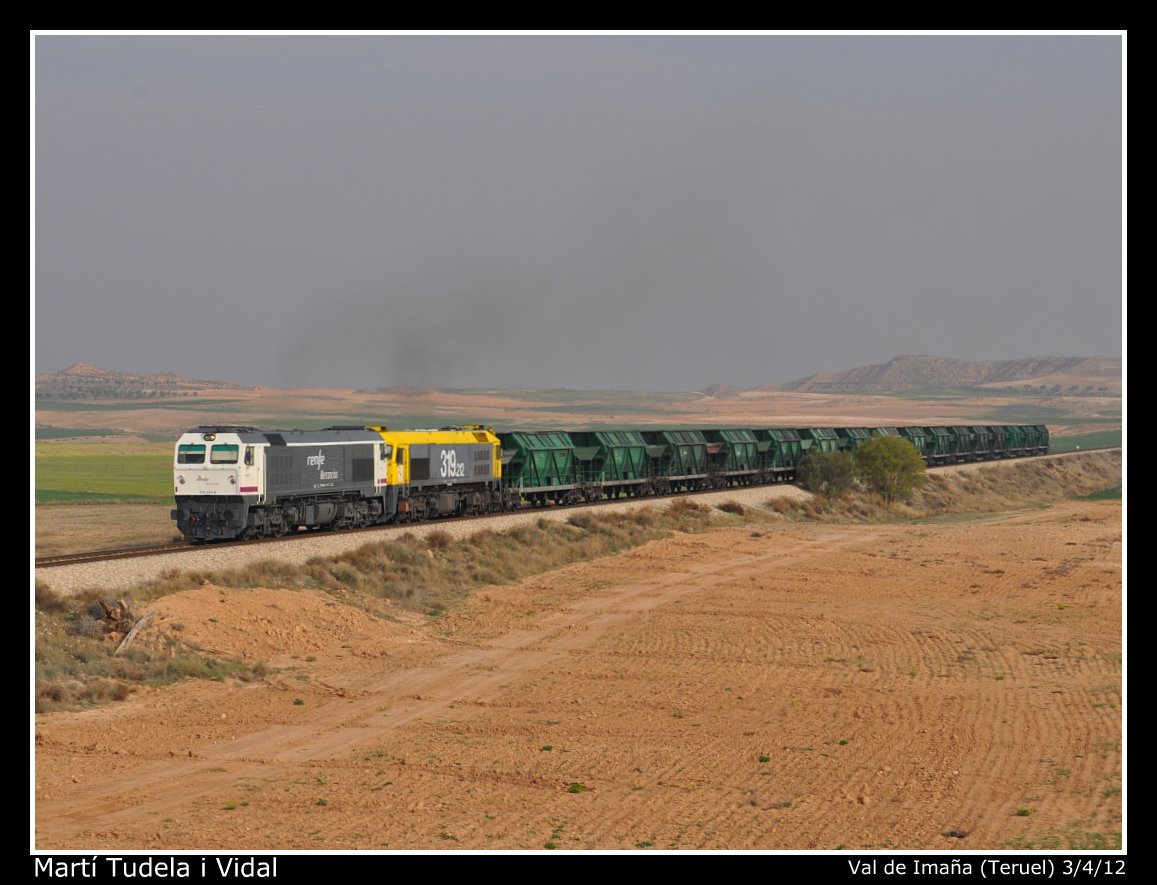

Samper de Calambra - 319.203 Samper de Calambra - 319.212 Samper de Calanda - 319.240 Val de Imaña - 319.240 Val Primera - 319.212

Características Técnicas

Constructores:
Partes Mecánicas: Macosa
Motor Diesel: General Motors
Transmisión: General Motors
Freno: Knorr

Tracción
Esfuerzo de Tracción al Arranque
Esfuerzo de Tracción Continuo 23,5 kN
Velocidade Corresp. al Régimen Cont. 18 km/h
Esfuerzo de Tracción a Vel. Máx.

Freno Dinâmico
Potencia Máxima
Velocidad Correspondiente
Potencia a la Máxima Velocidad

Velocidades Máximas
Serie 319.2 120 km/h
Serie 319.3 140 km/h
Serie 319.4 120 km/h
Datos Generales:
Tipo de Locomotora J16CW/AC
Potencia Nominal (ruedas) 1.870 Cv
Disposición de los Ejes Co' Co'
Diámetro de Ruedas (nuevas) 1.067 mm
Número de Cabinas 2
Freno Neumático Aire Comprimido
Freno Dinâmico Reostático
Areneros (número) 4
Sistema de Hombre Muerto
Mando Multiple hasta 3
Engrasador de Pestañas
Registador de Velocidad
Relación de Transmisión 61 : 16

Abastecimientos:
Aceite 757 L
Agua 832 L
Combustible 4.500 L
Arena 450 L
Dimensiones:
Altura 4.145 mm
Anchura 3.080 mm
Longitud 19.500 mm
Tara

Equipos Eléctricos y de Tracción
Motor Diesel:
Cantidad 1
Constructor EMD
Tipo 16-567 C
Número de Tiempos 2
Número y Disposición de Cilindros 16 V - 45º
Diámetro y Carrera de Cilindros 215,6 x 254 mm
Desplazamiento Total 148 L
Sobrealimentación
Potencia Bruta 1.977 cv
Velocidad Máxima 835 r.p.m.

Motores Eléctricos de Tracción:
Constructor GM
Tipo D 77 B
Número 6
Potência 1.190 kW
Intensidad Máxima 800 A
Generador Principal:
Constructor EMD
Tipo AR 10
Tensión Máxima 1.250 V
Corriente en Reg. Cont. 4.200 A

Generador Auxiliar:
Constructor EMD
Tipo D 14
Tensión Nominal 230 V

Baterías:
Tipo Plomo-Acido
Número de Elementos 32
Tensión Nominal 64 V
Capacidad 320 A/h
