Año de Construcción: 1991 a 1993
Unidades Construidas: 15 (1.435 mm)
  60 (1.668 mm)
Unidades Operacionales: 70
Velocidad Máxima: 220 Kms/h
Estado: En Servicio
Servicios: Alta Velocidad
  Largo Recorrido
  Mercancías

Fotos de las Diferentes Unidades:

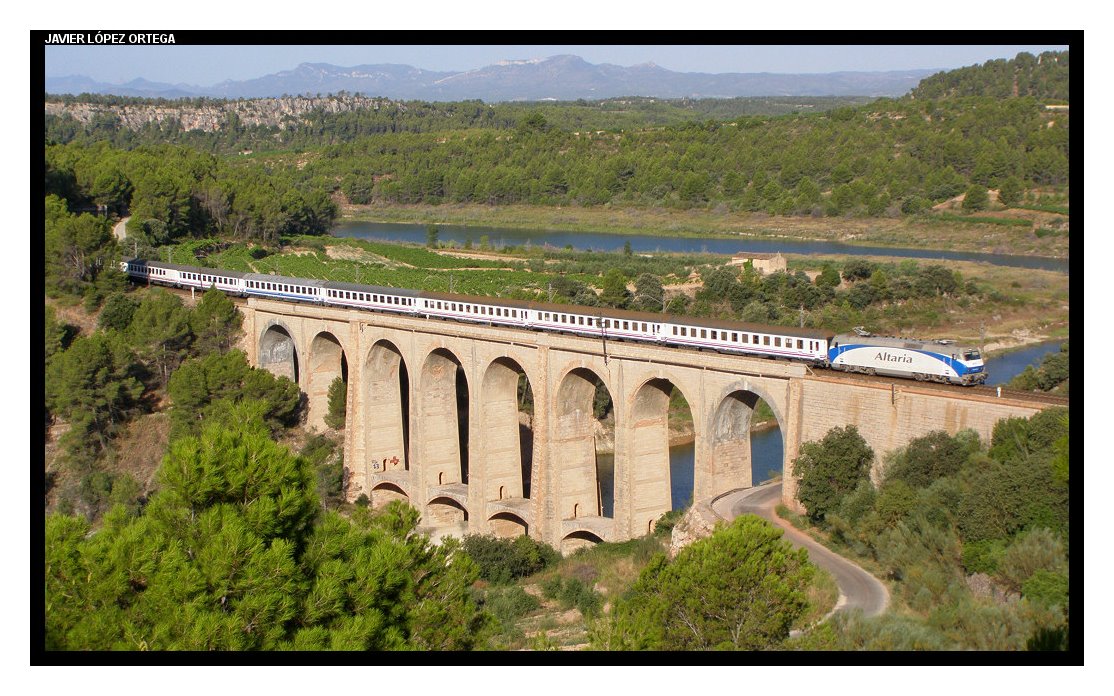

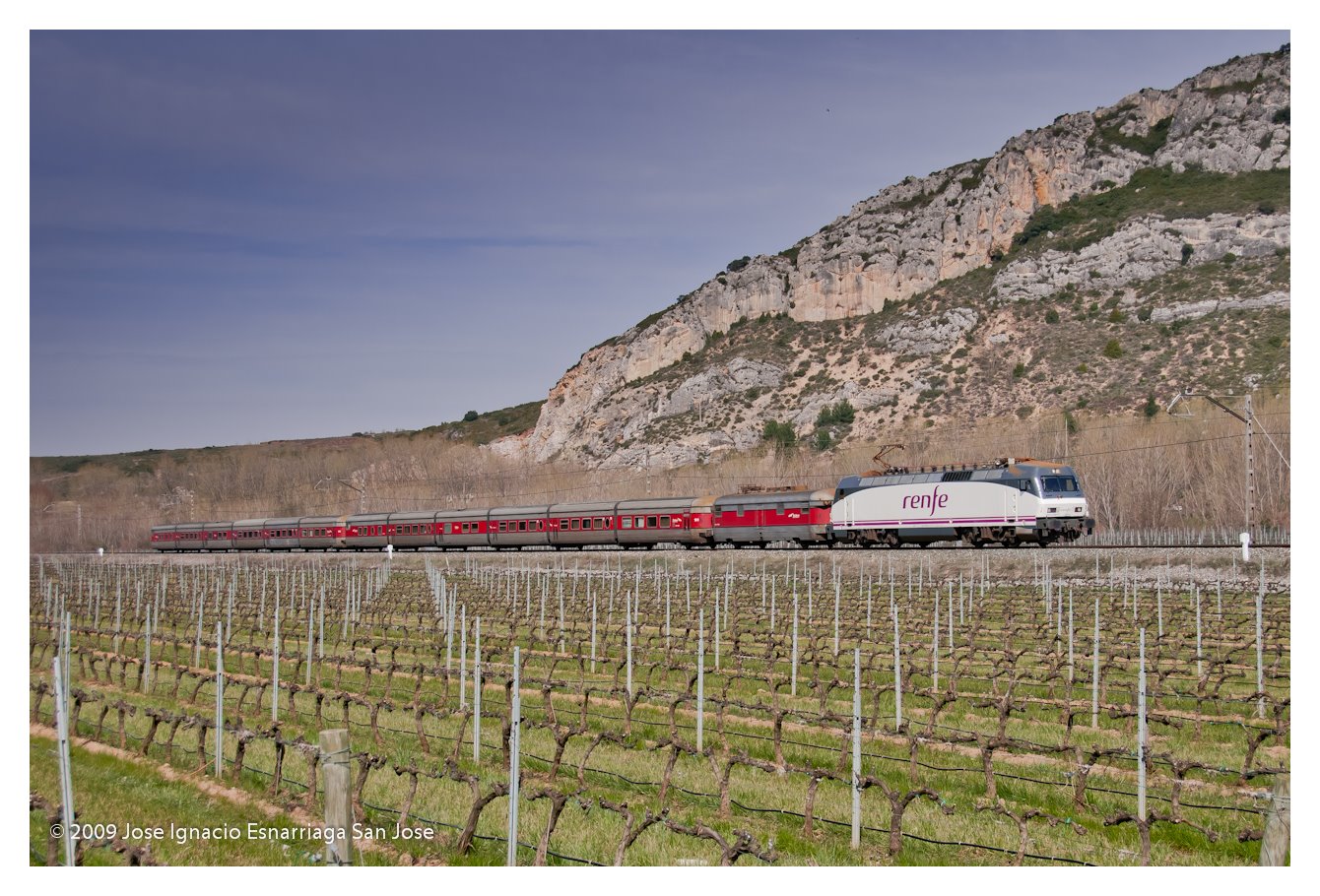

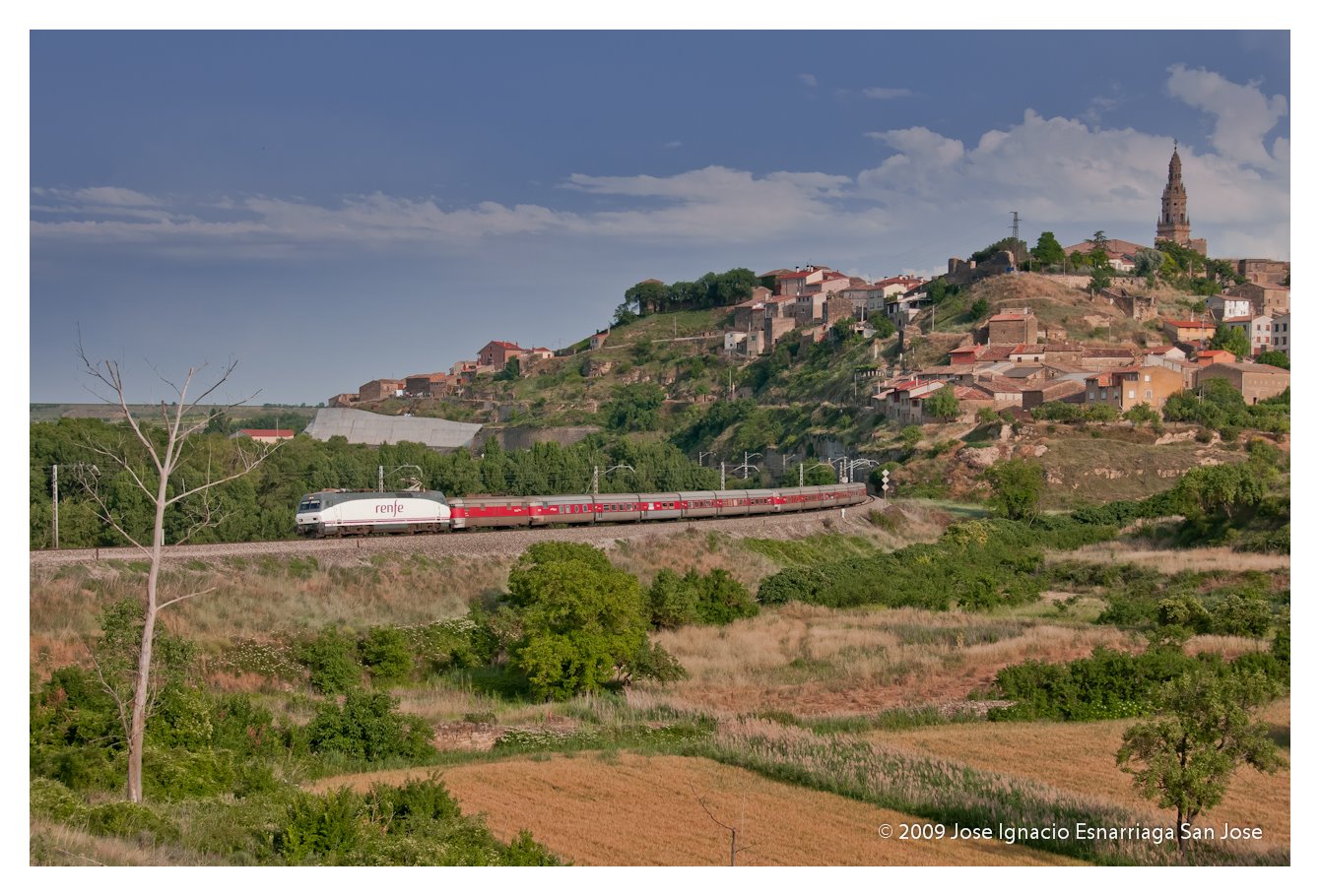

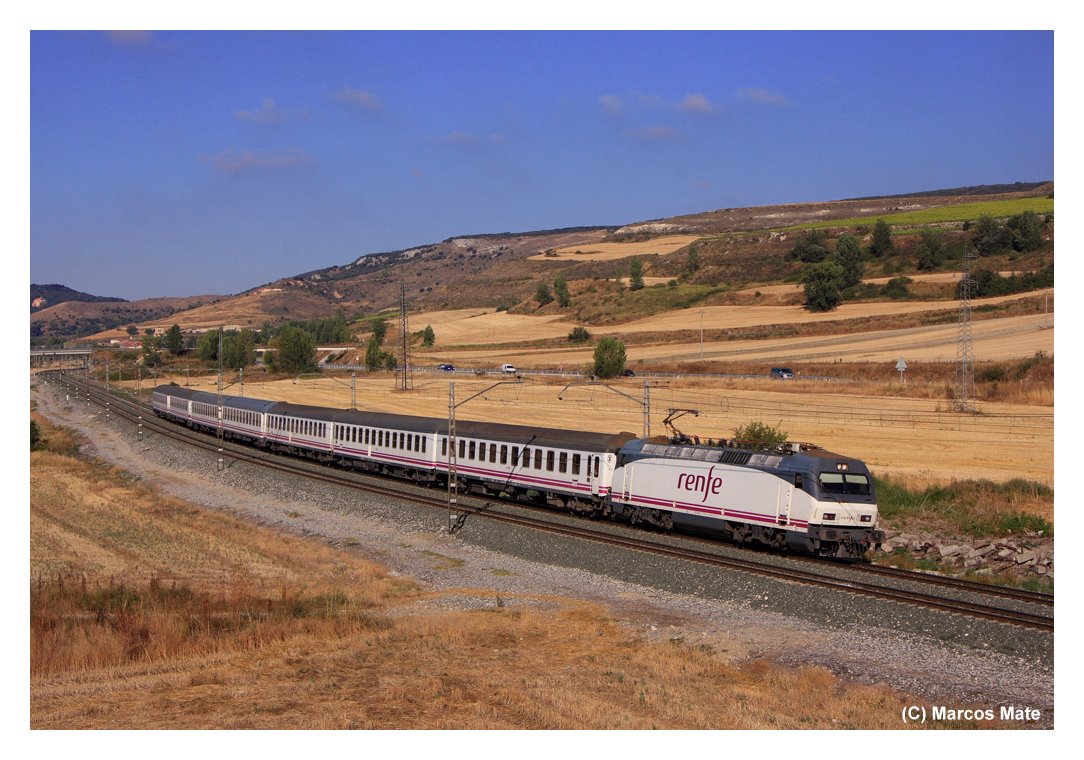

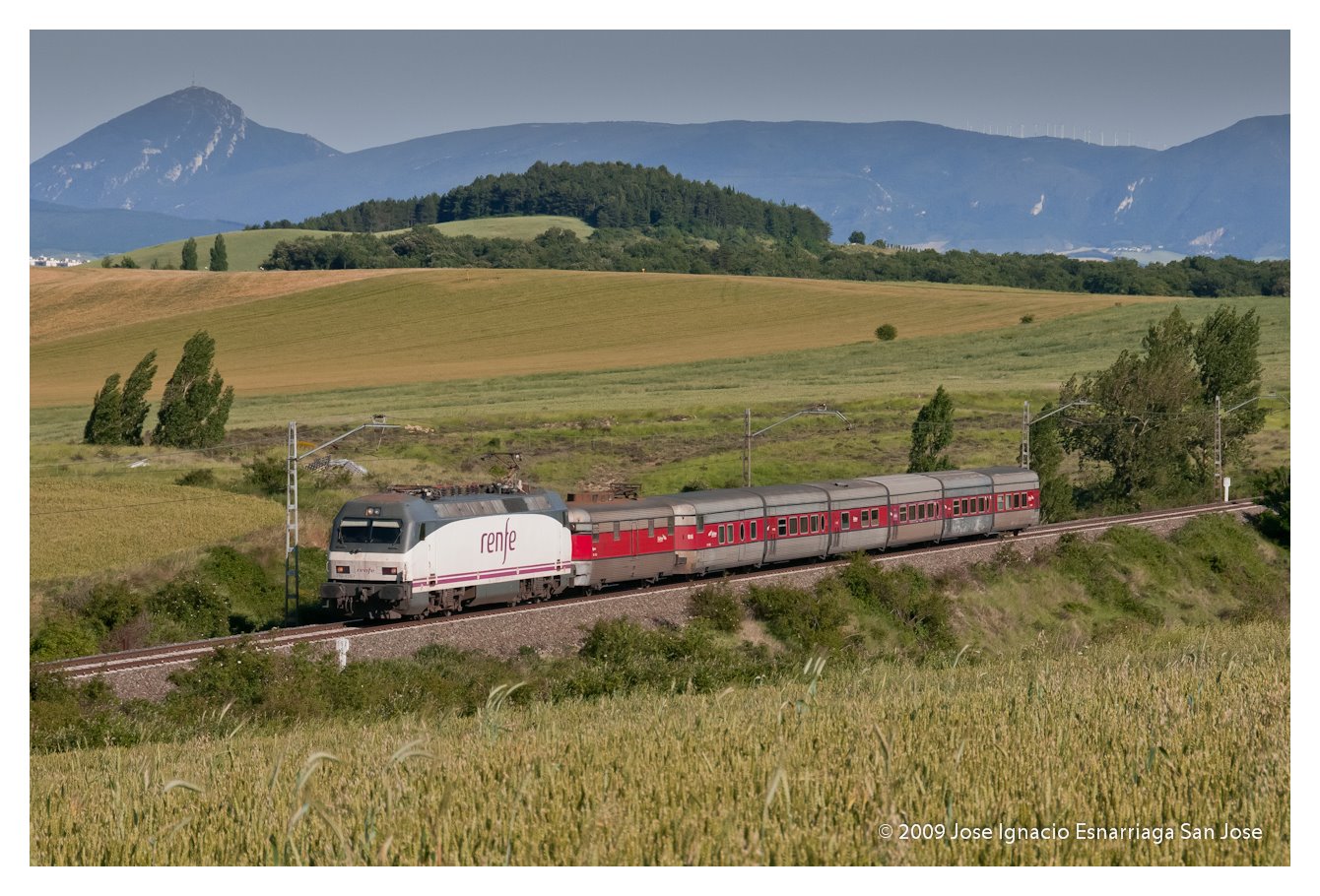

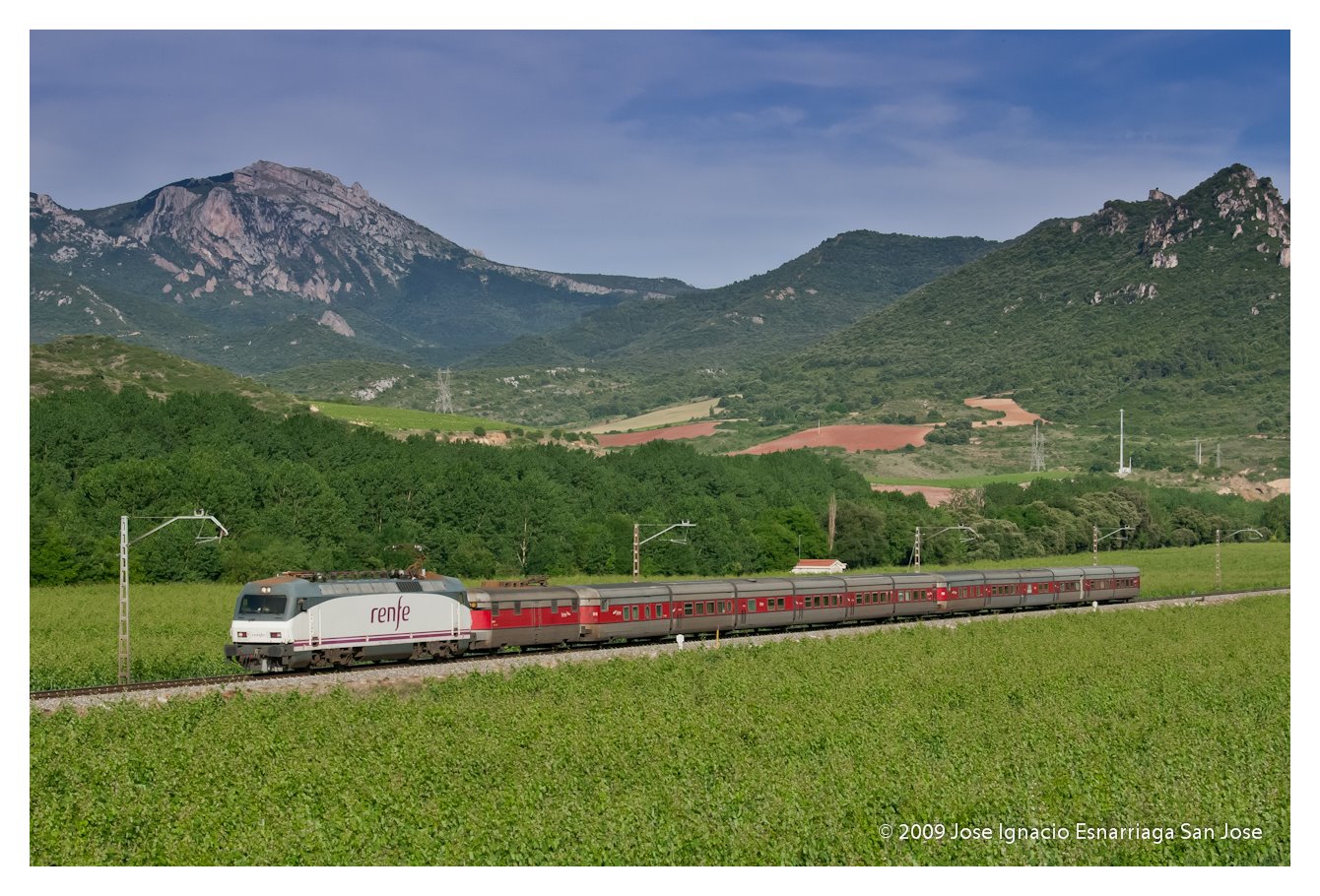

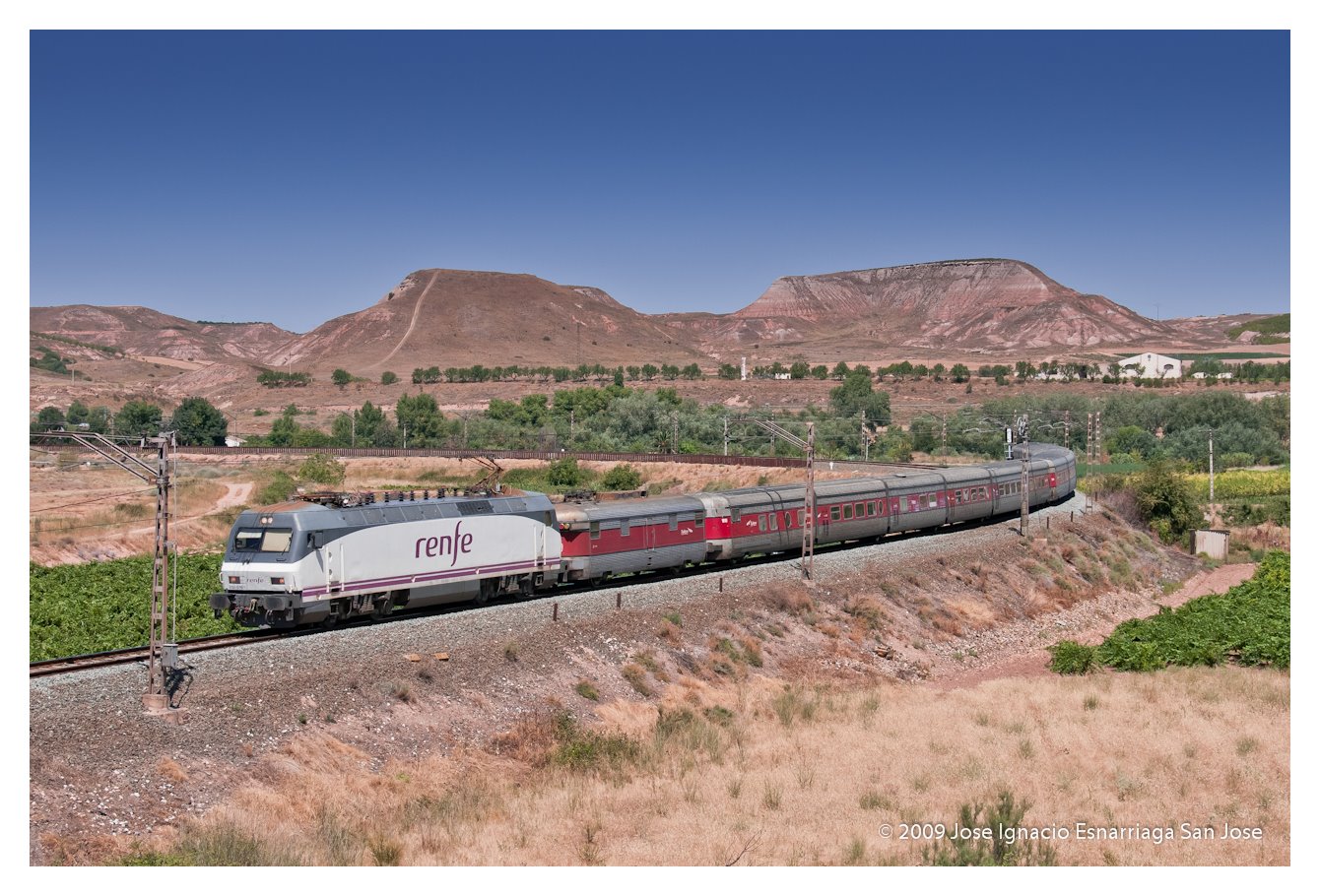

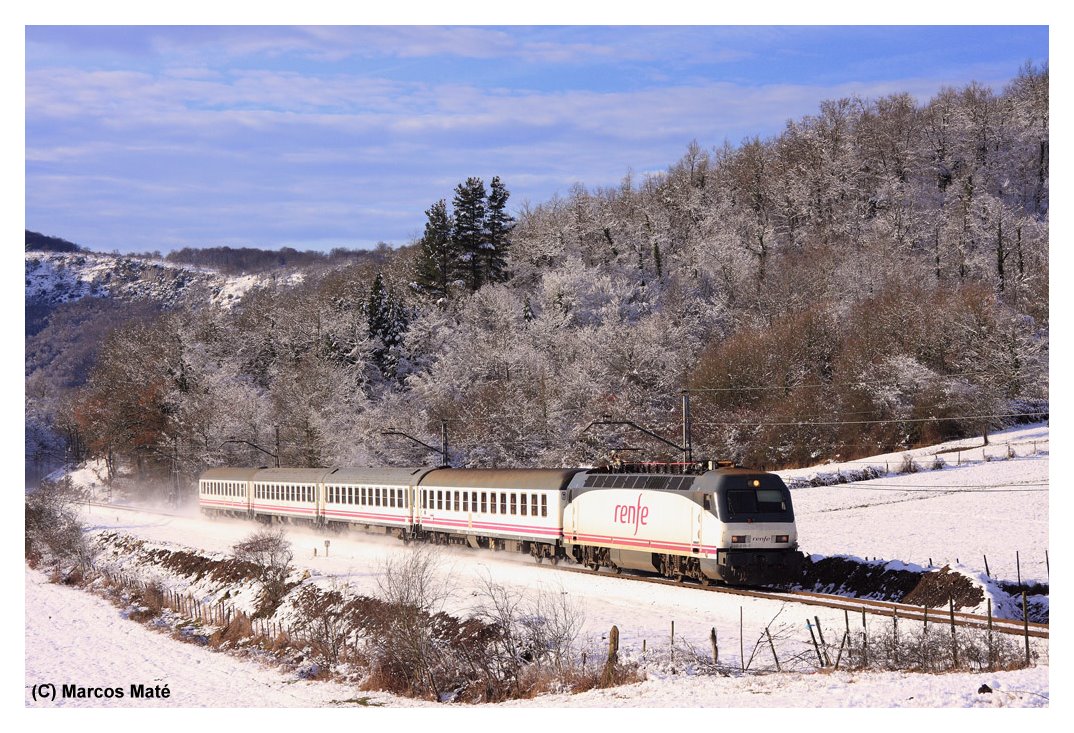

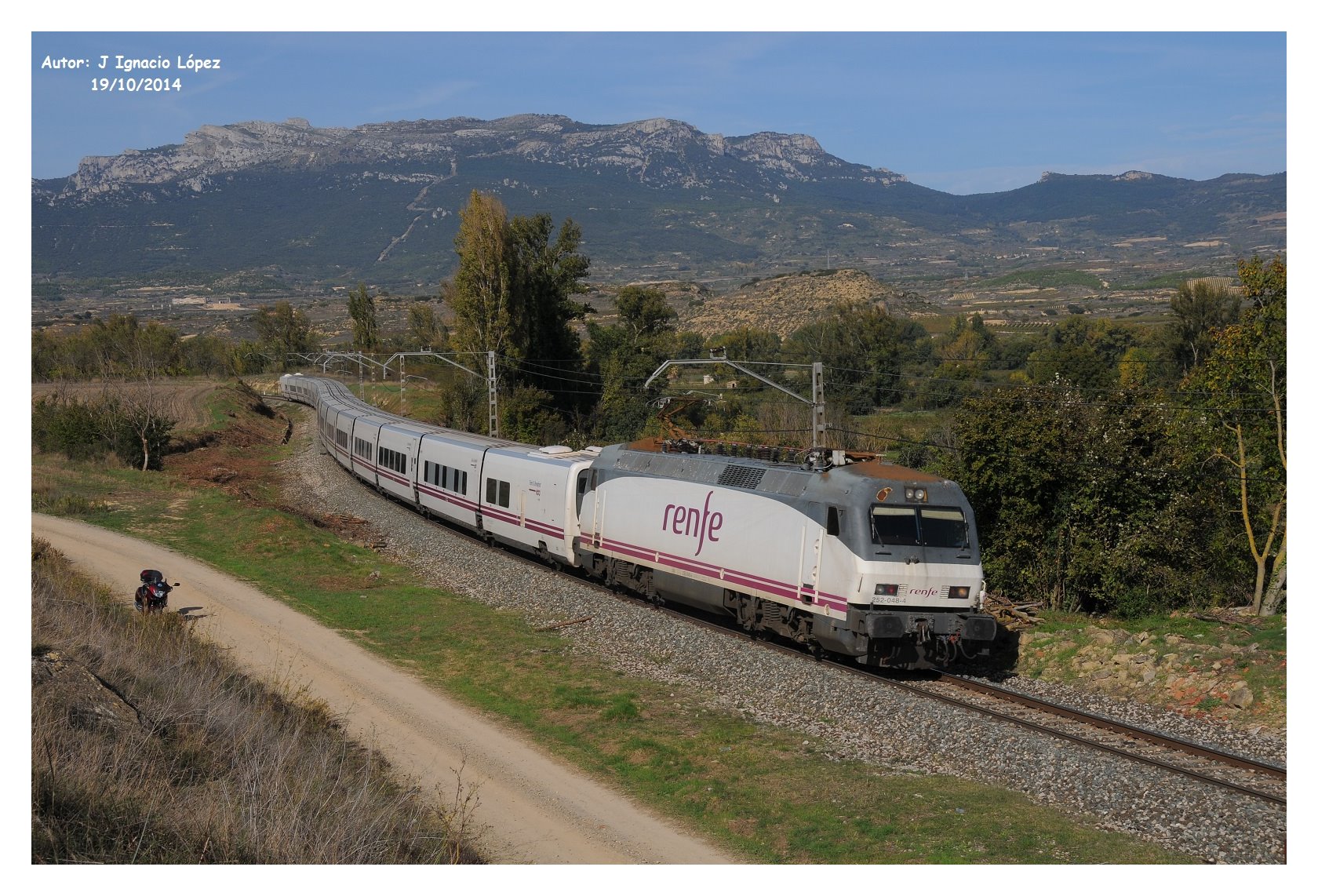

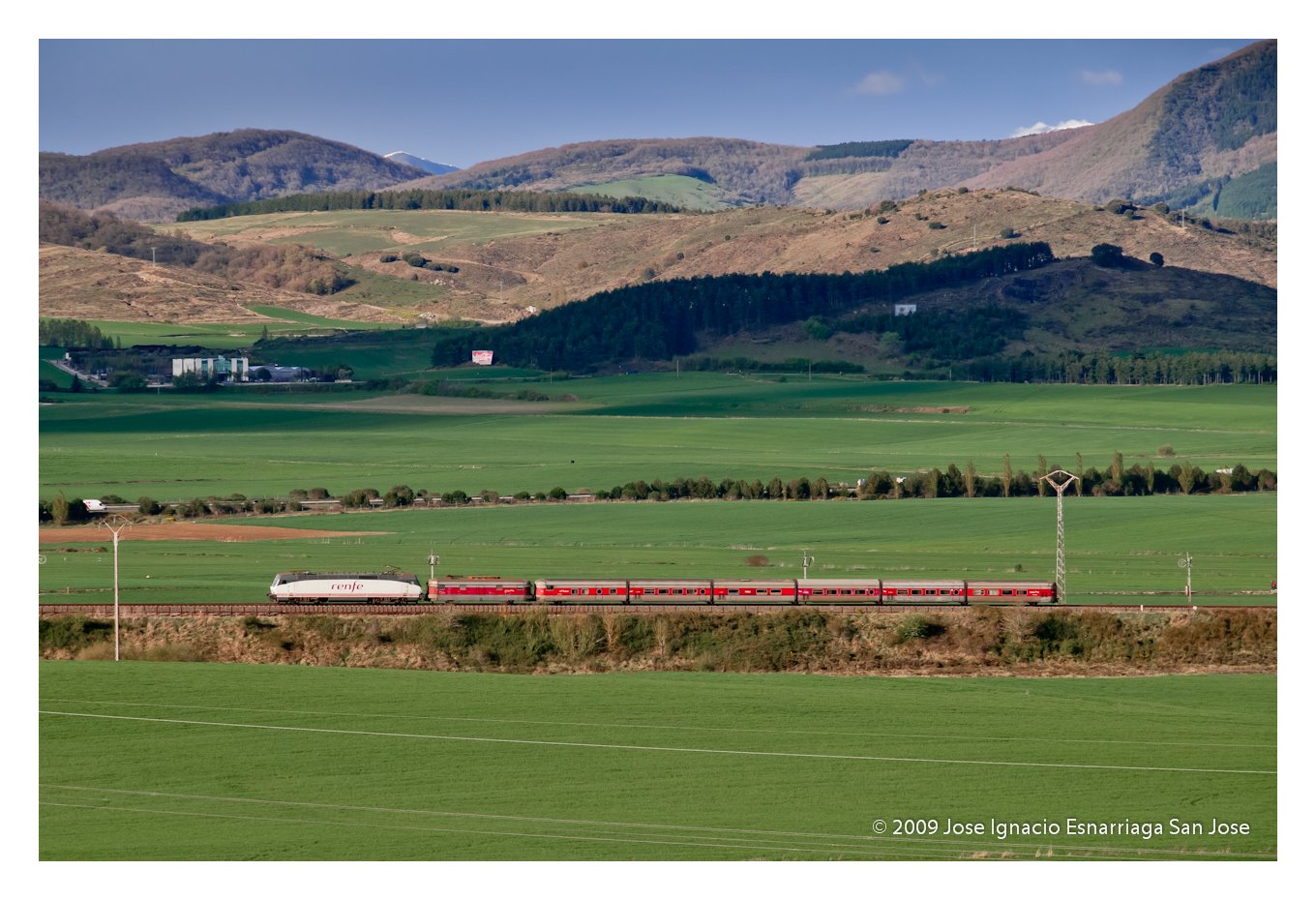

Agoncillo Briones Briones - 252.048 Capçanes Castil de Peones

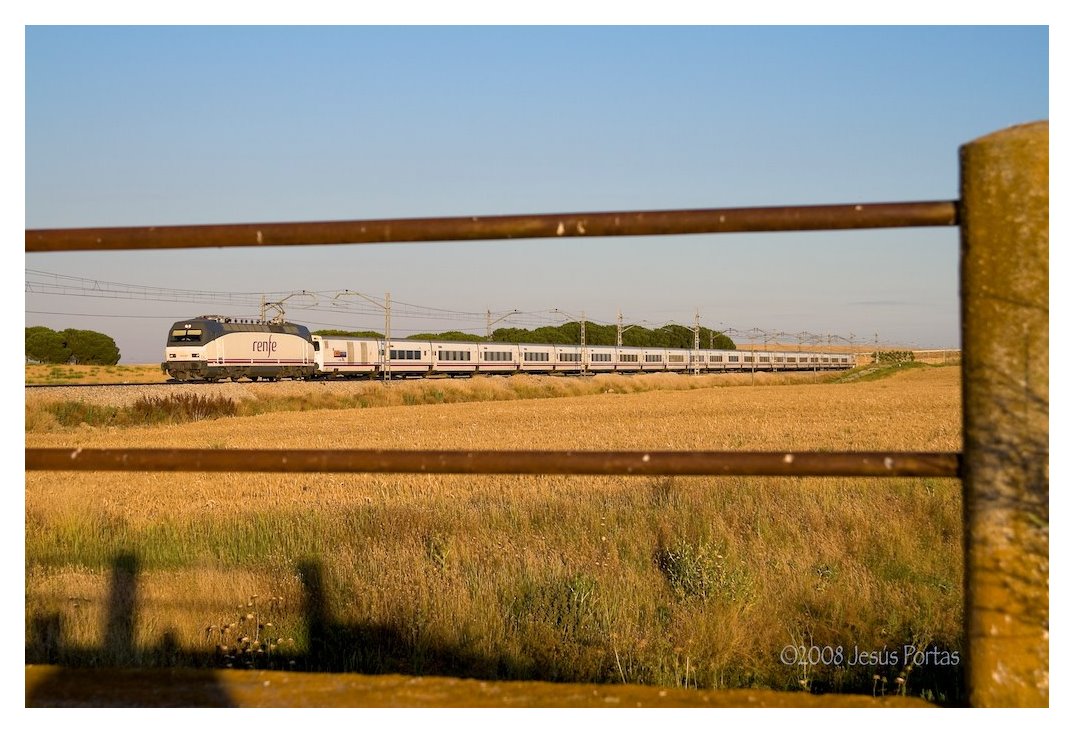

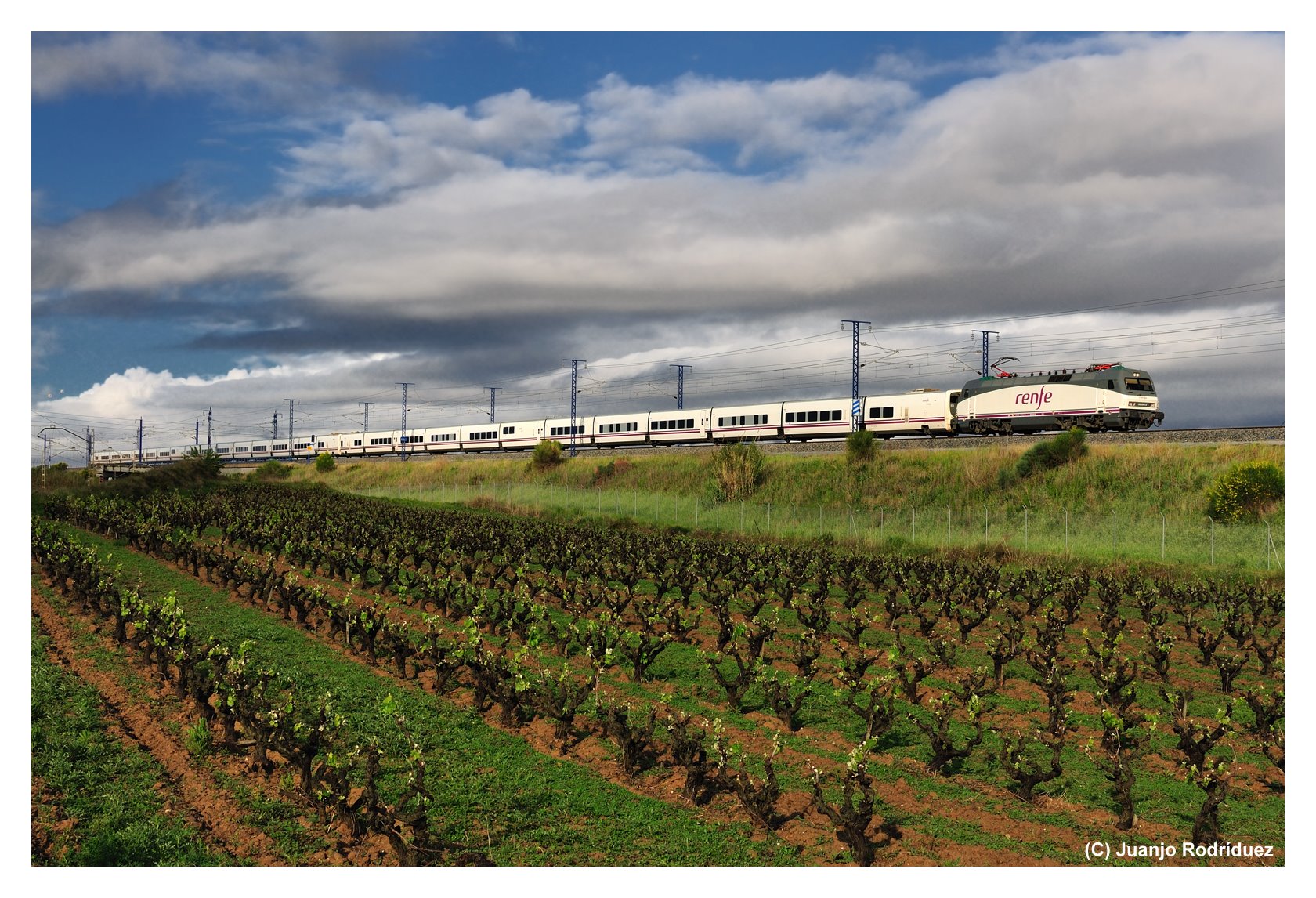

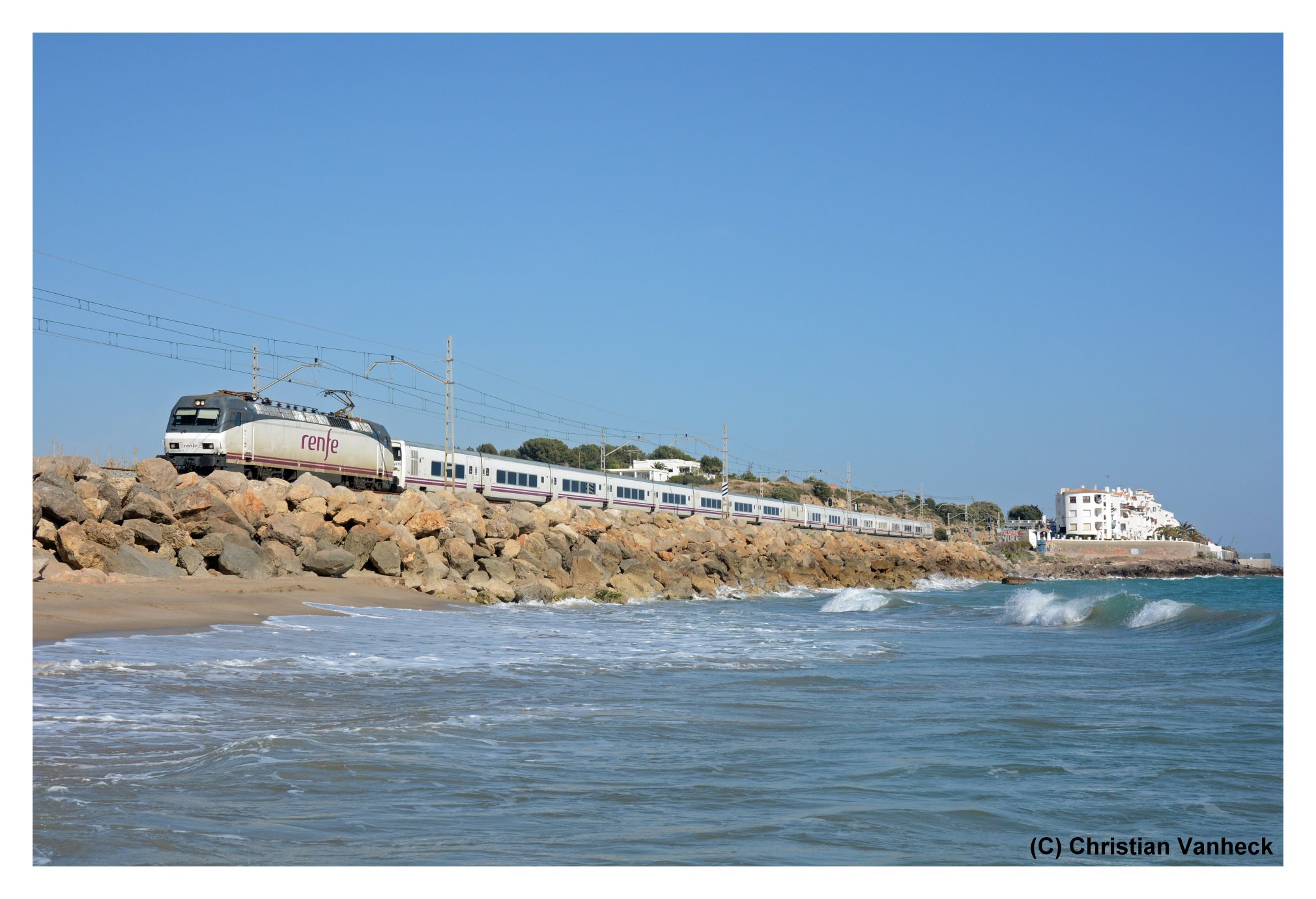

Cubelles - 252.021 Féculas de Navarra Gomeznarro - 252.045 Izarra Lavern - 252.011

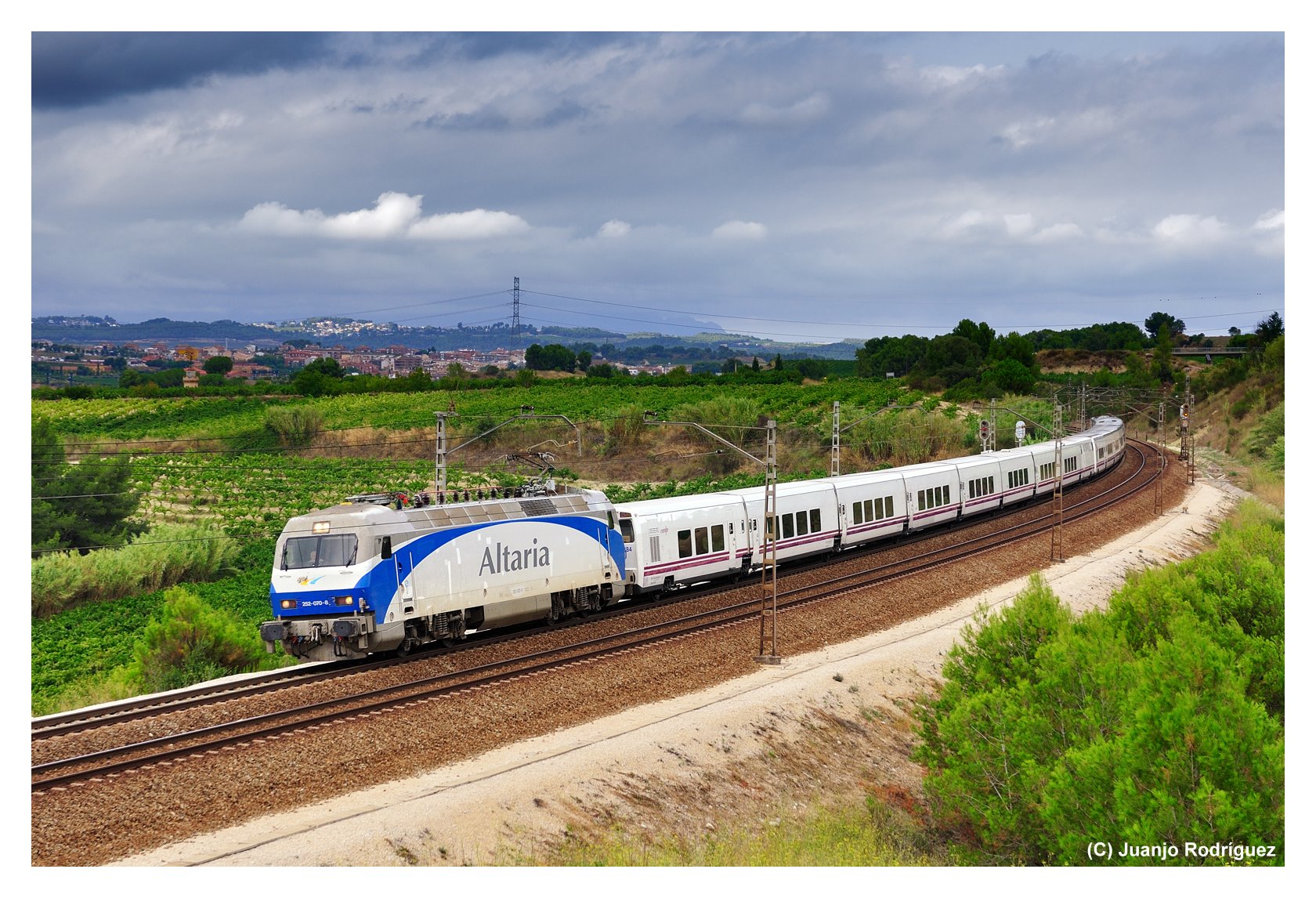

Lavern - 252.070 Loza Noain San Felices San Felices

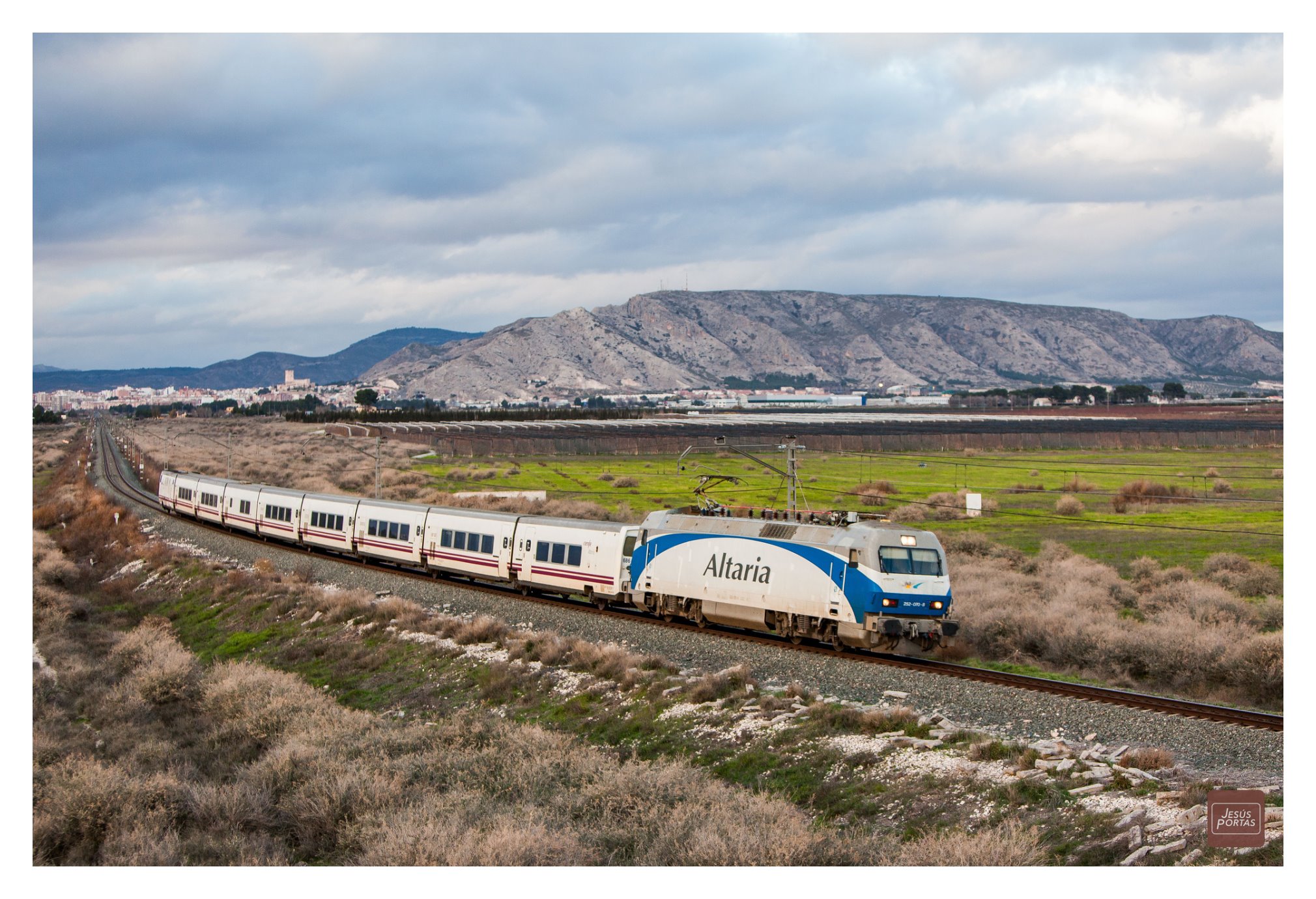

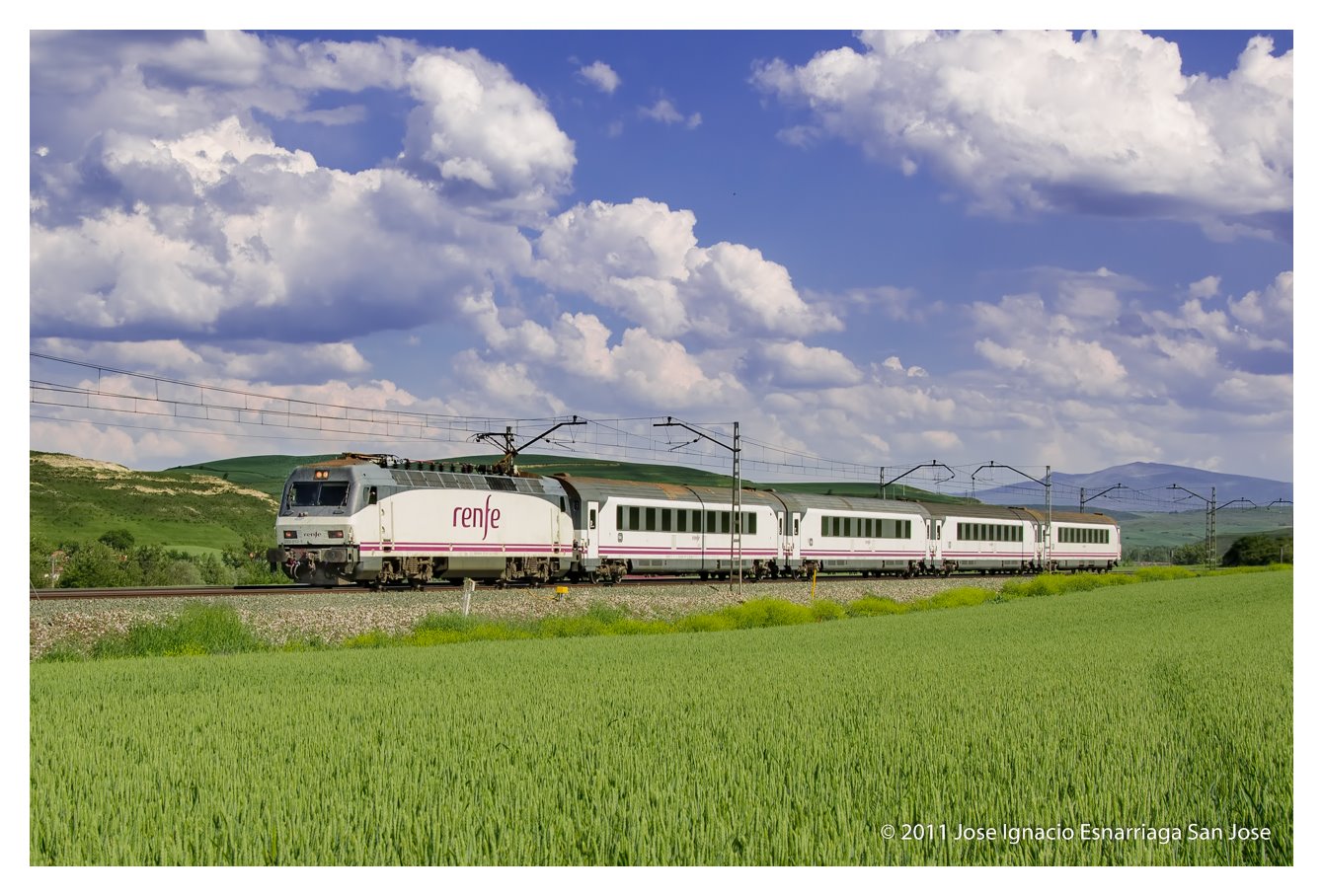

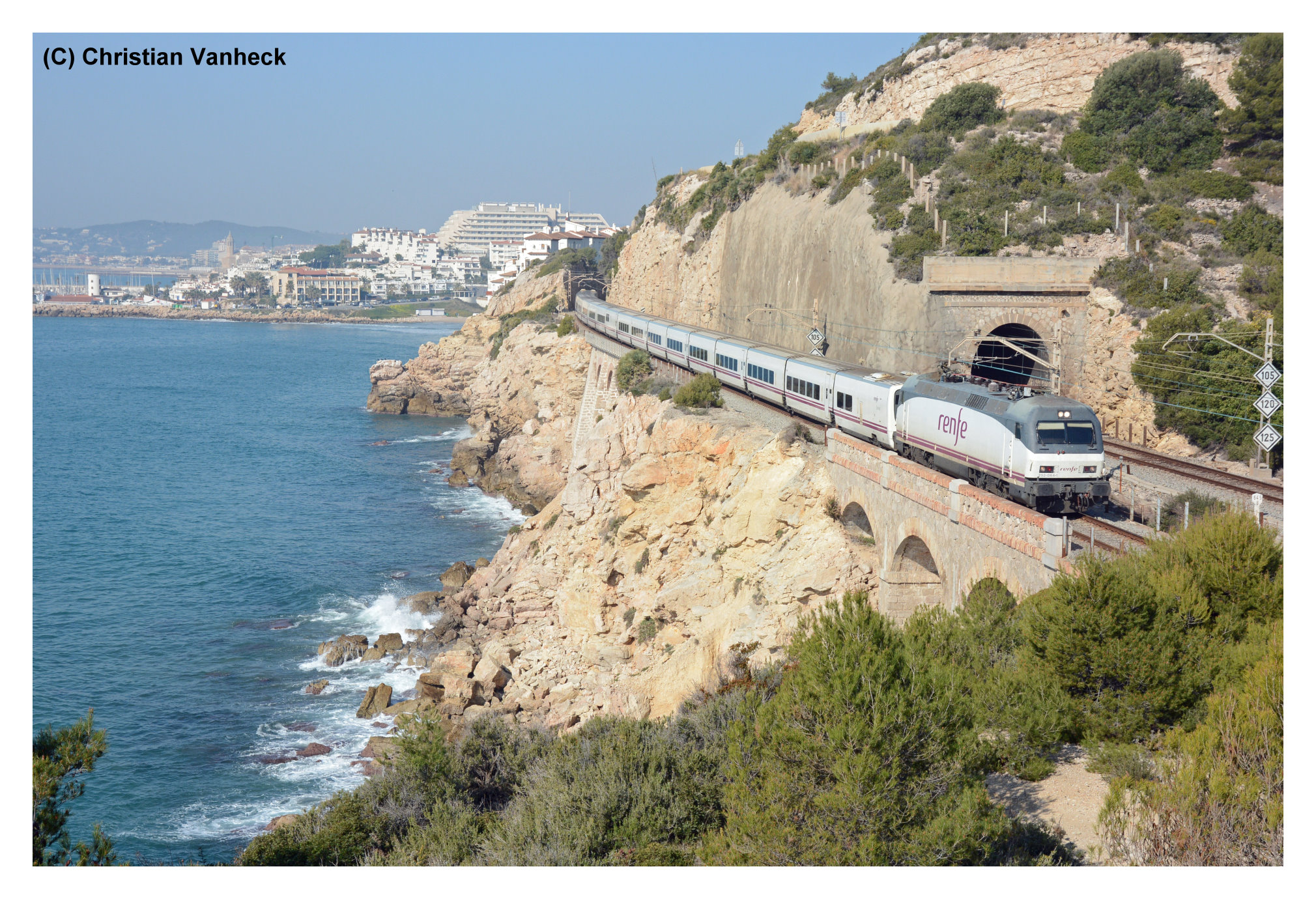

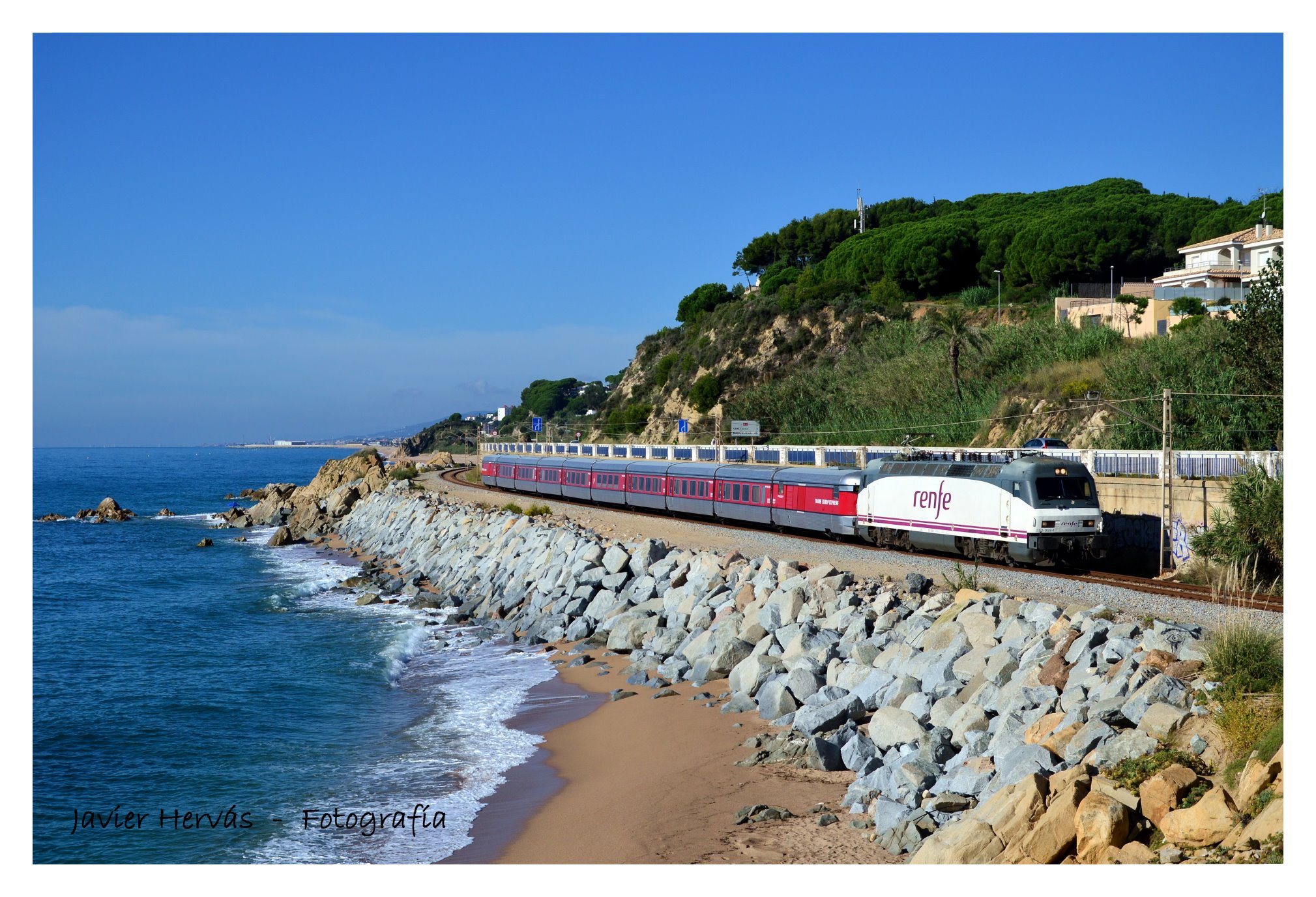

Santa María del Invierno - 252.052 Sant Pol de Mar - 252.059 Sitges - 252.064 Villena - 252.070 Zuasti

Características Técnicas

Constructores:
Partes Mecánicas Krauss Maffei / Meinfesa / CAF
Equipos Eléctricos Siemens
Transmisión Siemens
Freno Knorr

Tracción:
Velocidad Máxima 220 Km/h
Esfuerzo de Tracción al Arranque 300 kN
Esfuerzo de Tracción Continuo 290 kN
Velocidade Corresp. al Régimen Cont. 70 km/h
Esfuerzo de Tracción a Vel. Máx. 90 kN

Freno Dinâmico:
Potencia Máxima 100 kN
Velocidad Correspondiente entre 160 e 0 km/h
Esfuerzo à Velocidad Máxima 50 kN


Datos Generales:
Tipo de Locomotora Eurosprinter
Potencia Nominal (ruedas) 5.600 kW
Disposición de los Ejes Bo' Bo'
Diámetro de Ruedas (nuevas) 1.250 mm
Número de Cabinas 2
Freno Neumático Aire Comprimido
Freno Dinâmico Reostático y Recuperación
Areneros (número) 4
Sistema de Hombre Muerto
Mando Multiple Hasta 2
Engrasador de Pestañas
Registador de Velocidad
Relación de Transmisión

Medidas:
Altura

4.310 mm
Anchura 3.000 mm
Longitud 20.380 mm
Tara 90 t

Equipos Eléctricos y de Tracción
Motores Eléctricos de Tracción:
Constructor Siemens
Tipo TB 2824-OGA02
Número 4
Sistema Trifásico Asíncrono
Tensión Nominal 2.080 V
Corriente Nominal 510 A
Potencia Nominal 1.428 kW
Velocidad Nominal 1.490 r.p.m.
Velocidad Máxima 3.980 r.p.m.
Baterías:
Tipo Níquel-Cádmio
Tensión de Carga 110 - 150 V
Tensión Minima 90 V
Número de Elemento 72
Capacidad 75 AH

Tensión de Alimentación:
Corriente Continua 3.000 V
Corriente Alterna 25 kV / 50 Hz

Equipo Neumático
Compresor Principal:
Constructor Wabco
Tipo 243 VC 90
Sistema Dos Etapas
Caudal 2.800 L/min
Motor de Accionamiento Trifásico Asíncrono, 440 V / 60 Hz
Presión de Conexión 8,5 bar
Presión de Desconexión 10 bar
Refrigeración Aire atraves de Refrigerador Intermedio
Secador de Aire:
Constructor Wabco
Tipo W-26.260
Mando Electroneumático
Caudal de Aire 2.800 L/min

Compresor Auxiliar:
Constructor Wabco
Tipo LP 1555
Velocidad de Rotación 2.000 r.p.m.
Caudal de Aire 160 L/min
Tensión de Accionamento 110 V =
Presión de Conexión 4 bar
Presión de Deconexión 6 bar
