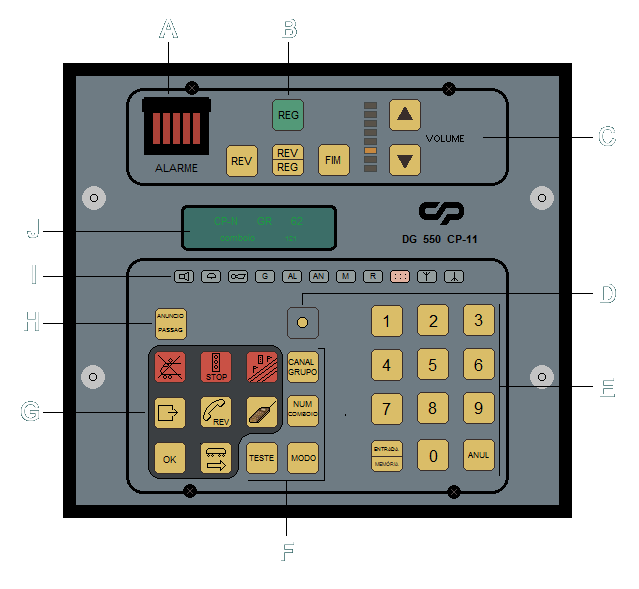

| A |
Tecla de Alarme, com protecção para evitar o seu accionamento acidental. |
| B |
REG: Tecla de chamada para o Regulador (CCO);
REV: Tecla de chamada para o Revisor (Carruagens);
REV/REG: Tecla de interligação entre Regulador e Revisor;
FIM: Tecla de fim de chamada. |
| C |
Controlo de volume do altifalante. |
| D |
Sensor de Luminusidade |
| E |
Teclado Numérico e teclas de Anular e Validar. |
| F |
Tecla de introdução do número do canal;
Tecla de introdução do número do comboio;
Tecla de seleção do Modo (Simplex ou CP-N);
|
| G |
Teclas de envio de mensagens "Status":
- Avaria no comboio;
- Comboio parado ao sinal;
- Falha de corrente na catenária;
- Finalizar marcha;
-
-
- Mensagem recebida;
- Retomada a marcha |
| H |
Tecla de ligação ao sistema de aviso aos passageiros. |
| I |
Flags:
- Altifalante;
- Recepção de Chamada;
- Não Utilizada;
- Não Utilizada;
- Alarme;
- Anúncio aos Passageiros;
- Recepção de "Status" / "Status" em Memória;
- Registo numa EB;
- Modo;
- Recepção;
- Emissão. |
| J |
LCD (2 linhas de 16 caracteres alfanuméricos) |
