Número de Série: 4001-4010
Número de Unidades: 10
Ano de Entrada ao Serviço: 1999 |
Tipo de Tracção: Eléctrica Trifásica
Natureza do Serviço: Longo Curso
Bitola de Via: 1668 mm |

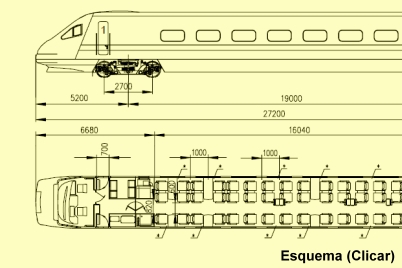

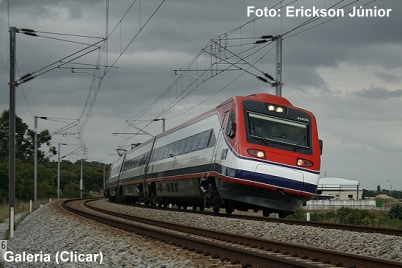

Galeria de Imagens |
|
 |
 |
|
Características Técnicas
Características de Funcionamento e Segurança:
. |
| Velocidade Máxima |
220 Km/h |
| Esforço de Tracção no Arranque |
210 kN |
| Esforço de Tracção à Velocidade Máx. |
12,5 kN |
| Esforço Max. nas Rodas |
165 kN |
| Vel. Correspondente |
entre 15 e 92 kms/h |
| Esforço à Vel Máxima |
72 kN |
| Distância Normal de Paragem |
1.960 m |
| Peso-Freio |
170 % |
| Desaceleração Média |
1,15 m/s2 |
.
Sistema Automático de Controlo de Velocidade: |
| Fabricante |
ADTRANZ Signal |
| Tipo |
EBICAB 700 |
.
Sistema Anti-Patinagem Pneumático |
| Fabricante |
FIAT / PARIZZI |
| Tipo |
uWUPAR |
|
| Construtores: |
| Caixa |
FIAT |
| Bogie |
FIAT-SIG |
| Montagem Final |
AD Tranz Portugal |
| Equipamento Eléctrico |
SIEMENS |
| Freio Pneumático |
SAB WABCO |
| Transmissão |
SIEMENS / FIAT |
| Características Gerais: |
| Tipo da Automotora |
C.P.A. |
| Potência Nominal (rodas) |
|
| Disposição dos Rodados |
|
| Diâmetro das Rodas (novas) |
890 mm |
| Número de Cabinas de Condução |
2 |
| Freio |
SAB WABCO |
| Freio Dinâmico |
|
| Areeiros (número) |
|
| Sistema de Homem-Morto |
SIEMENS |
| Comando em Unidades Múltiplas |
até 2 |
| Lubrificador de Verdugos |
SÉCHERON |
| Registador de Velocidade |
CONVEL + DEUTA KWR4 |
| Sistema Rádio Solo-Comboio |
ASCOM / SISTEL |
|
|

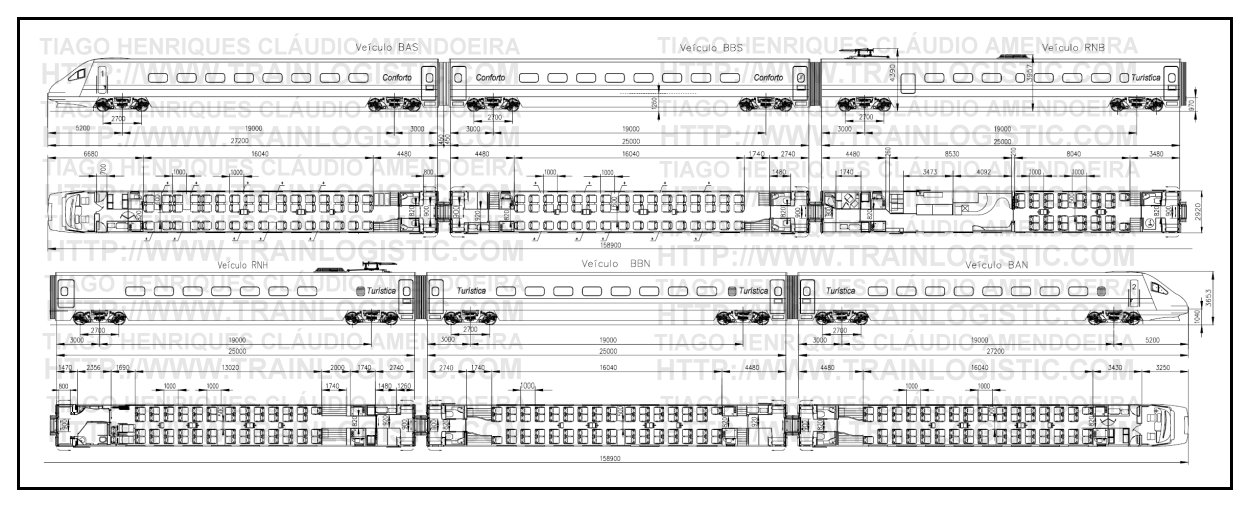

Dimensões e Capacidade
| Massas: |
| Transformador (com óleo) |
5.410 Kg |
| Motor de Tracção |
990 Kg |
| Conversor de Tracção |
2.100 Kg |
| Conversor Auxiliar |
1.800 Kg |
| Bogie (Motor - sob a cabina) |
8.354 Kg |
| Bogie (Motor - restantes) |
8.245 Kg |
| Bogie (Livre) |
7.788 Kg |
| Total dos Equipamentos |
34.687 Kg |
|
| Carga (70 Kg/Passageiro): |
| Normal |
25,00 t |
| Tara em Ordem de Marcha |
298,30 t |
| Peso por Eixo (máx) |
14,40 t |
| Lotação (Lugares Sentados) |
| Conforto |
96 |
| Turística |
203 |
| Mobilidade Reduzida |
2 |
| Total |
301 |
|
|
Equipamento Eléctrico e de Tracção
| Motores de Tracção |
| Construtor |
Siemens |
| Tipo |
1TB2223-OGA03 |
| Quantidade (por C.P.A.) |
8 |
| Potência de Utilização |
500 kW |
| Tensão |
1.840 V |
| Intensidade |
188 A |
| Velocidade de Rotação |
1.500 r.p.m. |
| Frequência |
76 Hz |
| Isolamento |
Classe 200 |
| Outras Características |
Trifásico Assíncrono
Ventilação Forçada
Rotor em Curto Circuito
6 pólos |
|
| Baterias: |
| Tipo |
Álcalinas (Cd-Ni) |
| Tensão |
1110 V dc |
| Capacidade |
340 Ah |
| Carregador de Baterias: |
| Fabricante |
Transtechnik |
| Tipo |
U650 DC/110 DC/P80 |
| Tensão de Entrada |
650 V dc |
| Tensão de Saída |
80 kW - 127 V dc |
| Disjuntor Principal: |
| Fabricante |
Sécheron |
| Tipo |
BVAC 2E MN4 115100 |
|
| Conversor de Tracção: |
| Fabricante |
Siemens |
| Tipo |
E1100D 2050 / 1100 M5 RFQ-1 |
| Entrada |
1.100 V, 1000 A |
| Saída |
2.050 V 3~, 800 A, 110 Hz |
|
| Transformador Principal: |
| Fabricante |
Trafo Union e Motra |
| Tipo |
EFAT 64444 |
| Primário |
25 kW - 2.336 kVA (T ambiente < 20º C)
25 kW - 2.500 kVA (T ambiente > 20º C) |
| Secundário (Tracção) |
2 x 1.500 V - 2 x 900 kVA |
| Secundário (Auxiliares) |
350 V ac - 268 kVA |
|
| Pantógrafos: |
| Fabricante |
Siemens / Schunck |
| Tipo |
8WL 126-6YH46 |
| Características |
Meia-Tesoura com paleta e suspensão independente das escovas |
|
| Conversor Auxiliar: |
| Fabricante |
Transtechnik |
| Tipo |
U350 AC/400AC3-440 AC3-650 DC/P300-110-170/F50-60 |
| Entrada |
354 V ca |
| Saídas |
3 x 400 V ac, 50 Hz
3 x 44 a 440 V ac, 2 a 60 Hz |
|
|
Sistema de Pendulação
| Fabricantes: |
| Sistema Hidáulico de Pendulação |
MICROTÉCNICA |
| Sistema Pneumático da Suspensão Lateral Activa (SLA) |
FIAT |
| Unidade de Controlo Electrónico |
PARIZZI |
| Características: |
| Ângulo Máximo de Pendulação |
8 º |
| Aceleração Máxima Não Compensada |
1,8 m / s2 (Regime Normal)
2,0 m / s2 (Regime Excepcional) |
| Velocidade de Activação |
65 Kms/h |
| Deslocamento Transversal Máximo (SLA) |
70 mm |
|
Conforto e Informação aos Passageiros
| Características dos Salões: |
| Caudal de ar tratado |
4.400 m3/h |
| Potência de Refrigeração |
34.000 kcal/h |
| Potência de Aquecimento |
32 kW |
| Características das Cabinas: |
| Caudal de ar tratado |
600 m3/h |
| Potência de Refrigeração |
2.400 kcal/h |
| Potência de Aquecimento |
2 kW |
|
| Equipamento de Climatização: |
| Fabricante |
Parizzi |
| Instalação Sonora e de Video: |
| Fabricante |
Focon |
| Funcionalidades |
Interfonia, Video, Rádio FM, Leitor de Cassetes, Leitor de CD's, Auscultadores no Lugar |
| Indicação do Destino: |
| Fabricante |
Focon |
|
|
