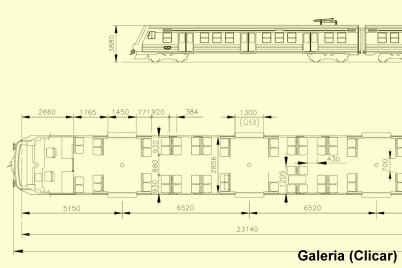

Número de Série: 2301/2342 Número de Unidades: 42 Ano de Entrada ao Serviço: 1992 Tipo de Tracção: Eléctrica Trifásica Natureza do Serviço: Urbana Bitola de Via: 1668 mm Galeria de Imagens Características Técnicas Construtores: Partes Mecânicas: SOREFAME Equipamento Eléctrico Siemens Transmissão: Siemens Freio: Knorr Tracção: Velocidade Máxima 120 Km/h Esforço de Tracção no Arranque 277 kN Esforço de Tracção no Regime Contínuo 172,5 kN Vel. Correspondente ao Regime Contínuo 63 km/h Esforço de Tracção à Velocidade Máxima 92,5 kN Freio Dinâmico: Potência Máxima 226 kN Velocidade Correspondente 5 a 52 km/h Características Gerais: Tipo da Automotora U.Q.E. Potência Nominal (rodas) 3.100 kW Disposição dos Rodados Bo' Bo' + 2' 2' + 2' 2' + Bo' Bo' Diâmetro das Rodas (novas) 965 mm (M) / 850 mm (R) Número de Cabinas de Condução 2 Freio Automático UIC Freio Dinâmico Eléctrico de Recuperação Areeiros (número) 4 - KNORR Sistema de Homem-Morto DEUTA Comando em Unidades Múltiplas até 3 Lubrificador de Verdugos DELIMON Registador de Velocidade CONVEL + SIBAS 16 Dimensões e Capacidade Lotação (Lugares em Pé): Carga Normal (3 passageiros / m2) 332 Carga Máxima (5 passageiros / m2) 554 Sobrecarga (corredores: 5 pass / m2 + vestíbulos: 7 pass / m2) 668 Massas: Transformador 5.000 Kg Motor de Tracção e Transmissão 1.470 Kg Bogie (Motor) 10.900 Kg Bogie (Livre) 6.100 Kg Dimensões Largura / Altura .3.016 / 3.880 mm Comprimento entre Tampões 95.590 mm Distância entre Pivots 16.820 mm Embasamento 2.620 mm Altura dos Tampões e Engate 1.060 mm Lotação (Lugares Sentados): Motora 74 Reboque 84 Total (U.Q.E.) 316 Lotação Total: Normal 648 Máxima 870 Sobrecarga 984 Carga (70 Kg/Passageiro): Normal 45,36 t Máxima 60,90 t Sobrecarga 68,88 t Tara em Ordem de Marcha 180,40 t Conforto e Informação aos Passageiros Instalação Sonora: Fabricante Wandel & Goltermann Indicação do Destino: Fabricante Brose Equipamento de Climatização: Construtor Stone Ibérica Caudal (Inverno) 3.000 m3/h Caudal (Verão) 6.000 m3/h Potência de Aquecimento 4 x 30 Kw Equipamento Eléctrico Motores de Tracção: Construtor Siemens & Efacec Modelo 1 TB 2222 - OTAO 3 Características Trifásico Assincrono Rotor em Curto-Circuito 6 Polos Autoventilado Isolamento Classe 200 Potência 393 kW Tensão 1.638 V Corrente 190 A Frequência 97 Hz Velocidades 1.920 rpm Conversor de Potência: Construtor Siemens Tipo E1200/D1600/350M5PRFQ Entrada 2 x 1.200 V a.c.- 50 Hz Tensão de Saída 2 x 0 a 1.600 V Frequência de Saída 0 a 200 Hz Potência de Saída 350 A Conversor Auxiliar: Fabricante ABB Modelo BUR 8A-55-1 Entrada 750 V - 50 Hz Tensão de Saída 3 x 380 V Frequência de Saída 30 / 50 Hz Potência de Saída 60 kVA Transformador Principal: Fabricante Trafo Union e Motra Modelo EFAT 344 Tensão do Primário 25 kV Potência Nominal do Primário 1.892 kVA Tensões dos Secundários 2 x 1.190 V Potência Nominal dos Secundários 2 x 836 kVA Tensão de Climatização 1.000 V Potência de Climatização 110 kVA Regressar ao Gabinete Técnico
