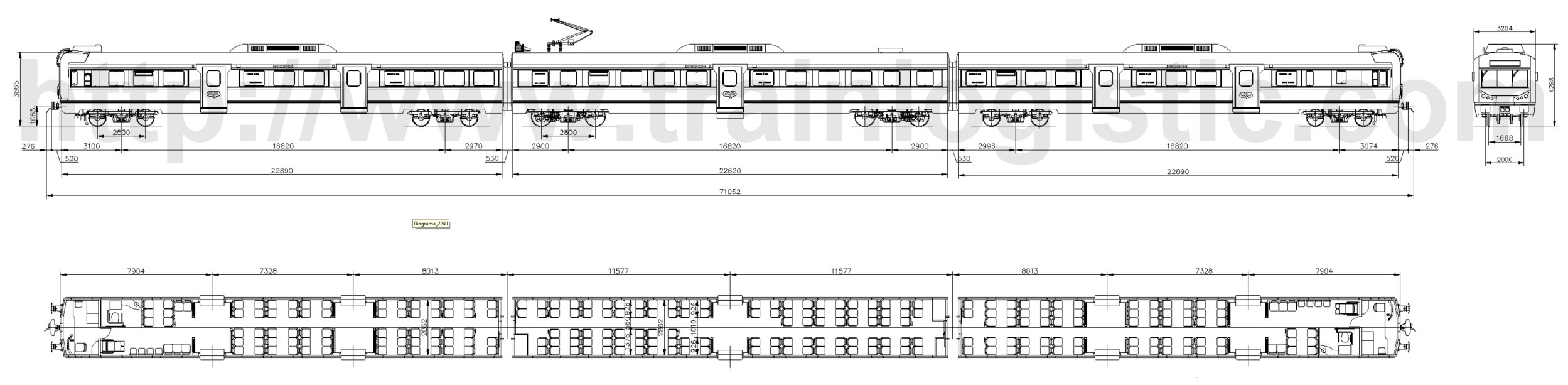

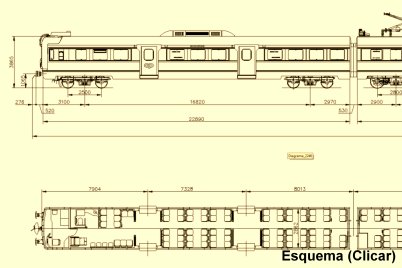

Número de Série: 2241-2297 Número de Unidades: 57 Ano de Entrada ao Serviço: 2003 Tipo de Tracção: Eléctrica Natureza do Serviço: Regional e Intercidades Bitola de Via: 1668 mm Galeria de Imagens Características Técnicas Construtores: Caixa Sorefame Equip. Eléctrico Alstom Transmissão Alstom Freio Pneumático Knorr Características de Funcionamento: . Tracção: Velocidade Máxima 120 Km/h Esforço de Tracção no Arranque 106 kN Esforço de Tracção à Velocidade Máx. 23 kN . Freio Dinâmico: Esforço Max. nas Rodas 75 kN Vel. Correspondente entre 10 e 90 kms/h Esforço à Vel Máxima 50 kN Características Gerais: Tipo da Automotora U.T.E. Potência Nominal (rodas) 960 kW Disposição dos Rodados 2' 2' + Bo' Bo' + 2' 2' Diâmetro das Rodas (novas) 1000 mm (Motora) 850 mm (Reboques) Número de Cabinas de Condução 2 Freio Dinâmico Eléctrico por recuperação Areeiros (número) Não Tem Sistema de Homem-Morto Alstom Comando em Unidades Múltiplas até 3 Lubrificador de Verdugos Não Tem Registador de Velocidade CONVEL + Deuta-Werke Rádio Solo-Comboio ASCOM / NEC Controlo Automático de Velocidade Bombardier Dimensões e Capacidade Pesos e Capacidade: Lotação (Lugares em Pé): Carga Normal (3 passageiros / m2) 163 Carga Máxima (5 passageiros / m2) 272 Sobrecarga (corredores: 5 pass / m2 + vestíbulos: 7 pass / m2) 308 Massas: Motor de Tracção 800 Kg Transformador Principal 3.410 Kg Conversor Auxiliar 1.750 Kg Conversor de Tracção 2.340 Kg Sistema de Ar Condicionado 1.034 Kg Bogie (Motor) 10.470 Kg Bogie (Livre) 5.865 Kg Lotação (Lugares Sentados): Motora 106 Reboque 79 Total (U.T.E.) 264 Carga (70 Kg/Passageiro): Normal 29,9 t Máxima 37,5 t Sobrecarga 40,0 t Tara em Ordem de Marcha 135,7 t Equipamento Eléctrico Motores de Tracção: Construtor Alstom Modelo 4 EXA 2146B Características Trifásico Assincrono 4 Polos Autoventilado Potência em Regime Contínuo 355 kW @ 2.200 rpm Tensão (por fase e composta) 760 / 1.360 V Corrente 166 A Frequência 74,5 Hz Gama de Velocidades 0 a 3.648 rpm Pantógrafo: Fabricante Schunk Modelo WBL85 Tipo de Accionamento Pneumático (5.5 bar) Paleta Escovas em Paralelo Suspensão Independente Velocidade Máxima 160 km/h Material das Escovas Grafite Tensão Nominal 25 kV AC Corrente Nominal 350 A Corrente Máxima 600 A Conversor de Tracção: Fabricante Alstom Referencia 10SF189B2 Tensão Nominal de Alimentação 900 V a.c. Gama de Tensões de saída do Ondulador 0 a 1.160 V Gama de Frequências de saída do Ondulador 0 a 150 Hz Frequência de Comutação dos IGTB's do Ondulador 600 Hz Potência Nominal do Ondulador 500 kW Baterias: Tipo Ácidas Fabricante HOPPECKE Número de Elementos 36 Tensão Nominal 72 V c.c. Capacidade 180 A/h Transformador Principal: Fabricante Pauwels Modelo T-25KVM Tensão do Primário 25 kV Corrente do Primário 50 A Potência Nominal do Primário 1.250 kVA Frequência 50 Hz +- 1 Hz Número de Fases 1 Tensões dos Secundários 2 x 900 V Correntes dos Secundários 2 x 694 A Potência Nominal dos Secundários 2 x 625 kVA Conversor Auxiliar: Fabricante Alstom Gama da Tensão de Alimentação 1.200 a 2.200 V d.c. Tensão Nominal de Saída (AC) 400 V +- 5% Frequência (AC) 50 Hz +- 2% Potência Nominal (AC) 140 kVA Potência de Pico (AC) 250 kVA Tensão Nominal de Saida (DC) 72 V d.c. Potência Nominal (DC) 15 kW Conforto e Informação aos Passageiros Características dos Salões: Caudal de ar exterior 1470 m3/h Caudal de ar de retorno 2815 m3/h Caudal de ar tratado 4285 m3/h Potência de refrigeração 46,2 kW Potência de aquecimento 30 kW Características das Cabines: Caudal de ar exterior 60 m3/h Caudal de ar de retorno 700 m3/h Caudal de ar tratado 640 m3/h Potência de refrigeração 4 kW Potência de aquecimento 4 kW Equipamento de Climatização: Fabricante MERAK Fluido refrigerante R-407C Instalação Sonora: Fabricante Alstom Funcionalidades Mensagens pré-gravadas Música ambiente com controlo de volume Regime de Paragens Videovigilância: Fabricante Petards - Joyce Loebl Câmaras 3 a cores em cada veículo Gravador Digital com registo de aprox. 60 horas Outro Equipamento Produção de Ar Comprimido: Compressor Rotativo de Parafuso Fabricante Knorr Tipo SL22-5-77 Pressão Nominal 10 bar Velocidade de Rotação 1.470 r.p.m. Caudal 950 l/min Portas: Accionamento Eléctrico c/ Anti-Entalamento Número (por lateral) 5 Largura Útil 1.020 mm Altura do Piso 1.290 mm Engates: Extremos Automático DELLNER (tipo Scharfenberg) Intermédios Semi-Permanente (Scharfenberg Schaku) Regressar ao Gabinete Técnico
